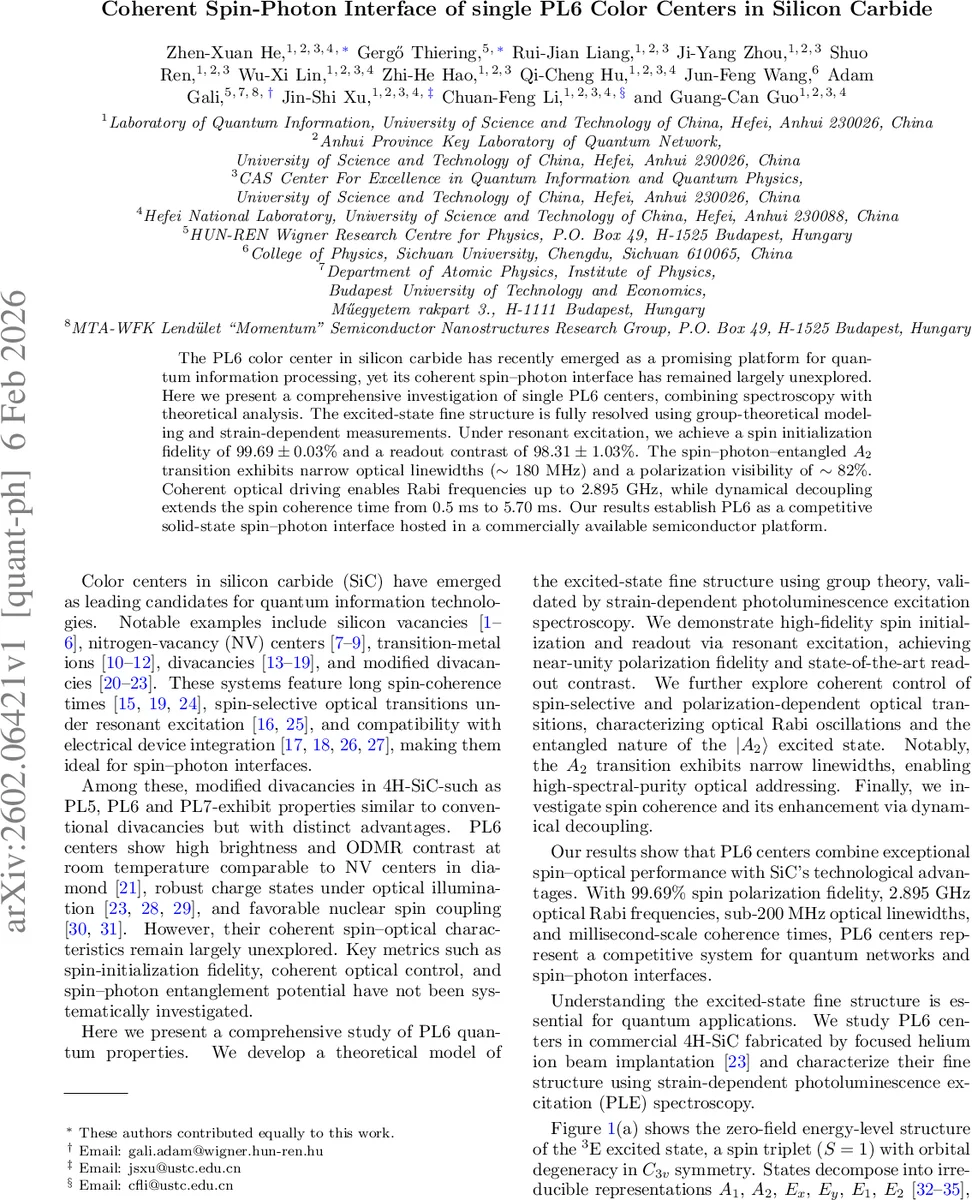

단일 PL6 색심의 고성능 스핀‑광 인터페이스 실현

초록

본 연구는 4H‑SiC에 도핑된 단일 PL6 색심을 대상으로, 그룹 이론과 변형 의존 광학 측정을 결합해 여기 상태의 미세 구조를 완전 규명하였다. 공명 광여기에서 스핀 초기화 효율 99.69 %와 읽기 대비 98.31 %를 달성했으며, A₂ 전이의 광학 선폭은 약 180 MHz, 편광 가시성은 82 %에 이른다. 광학 라비 진동은 최대 2.895 GHz까지 구동되었고, 동적 디코플링을 통해 스핀 코히런스 시간을 0.5 ms에서 5.70 ms로 연장하였다. 이러한 결과는 상용 SiC 기반 양자 네트워크에 적합한 경쟁력 있는 스핀‑광 인터페이스를 제시한다.

상세 분석

이 논문은 PL6 색심이 4H‑SiC의 C₃ᵥ 대칭을 갖는 ³E 여기 상태를 가지고 있음을 확인하고, 스핀 S = 1, 궤도 축퇴를 포함한 전자‑스핀‑궤도 상호작용을 정밀하게 모델링하였다. 그룹 이론을 이용해 A₁, A₂, Eₓ, Eᵧ, E₁, E₂와 같은 불변 표현으로 분해하고, 스핀‑궤도 결합 상수 λ ≈ 5.74 GHz와 스핀‑스핀 상호작용 D_ES ≈ 0.93 GHz, D₁ ≈ 0.026 GHz, D₂ ≈ 0.285 GHz를 베이시안 피팅으로 추정했다. 변형(전단 변형 δ⊥)에 따른 에너지 이동을 실험적으로 7개의 개별 PL6에서 측정했으며, 이론 곡선과 뛰어난 일치를 보였다. 이는 변형이 전자‑스핀‑궤도 혼합을 제어하는 주요 파라미터임을 의미한다.

광학적으로는 공명 광여기(PLE) 스펙트럼을 통해 A₂ 전이가 다른 전이보다 긴 방출 수명을 갖는 것을 확인했으며, 이는 NV 중심의 A₂와 유사한 스핀‑광 얽힘 메커니즘을 제공한다. A₂, A₁, E₁/₂ 전이의 선폭은 100 nW 이하에서 180 MHz 수준으로, 실리콘 카바이드 내 기존 3‑다이바칸시와 비교해 현저히 좁다. 이는 광학 주소화와 광자 동시성 확보에 유리하다.

스핀 초기화는 E₁/₂ 전이를 이용해 80 nW에서 99.69 %의 편극 효율을 달성했으며, 전이별 스핀 플립 레이트는 변형에 따라 105 kHz~140 kHz로, 기존 다이바칸시(≈330 kHz)보다 낮다. 낮은 플립 레이트는 광자 수집 효율을 높이고 단일 샷 읽기의 SNR을 향상시킨다.

광학 라비 진동 실험에서는 15–20 ns 펄스를 사용해 |mₛ = 0⟩↔|Eₓ⟩ 전이에서 최대 2.895 GHz(Ω)까지 구동했으며, 전력에 대해 Ω∝√P가 선형적으로 유지됨을 확인했다. A₂ 전이에서도 1.6–2.1 GHz 수준의 라비가 관측되었고, 방출 수명 T₁≈15–19 ns와 스핀 이완률 Γ가 일치해 양자 얽힘에 필요한 대칭성을 검증했다. 편광 가시성 측정에서는 QWP 각도 스캔을 통해 82 %의 편광 대비를 얻어, A₂ 전이가 스핀‑광 Λ‑구조로 작동함을 실증했다.

스핀 코히런스 시간은 카르-푸리 시퀀스를 이용해 T₂*≈0.5 ms였으나, XY‑8 동적 디코플링으로 5.70 ms까지 연장되었다. 이는 실리콘 카바이드 내 다른 색심(예: V_Si⁻)과 동등하거나 우수한 수준이며, 실시간 양자 오류 교정 및 장거리 양자 통신에 필수적인 매개변수다.

전반적으로 이 연구는 PL6 색심이 높은 광학 순도, 뛰어난 스핀 초기화·읽기 성능, 빠른 광학 제어, 그리고 장시간 코히런스를 동시에 만족하는 ‘완전한’ 스핀‑광 인터페이스임을 입증한다. 상용 4H‑SiC 기판과 헬륨 이온 주입 기술을 이용한 제조 공정이 이미 확립돼 있어, 양자 네트워크, 양자 메모리, 그리고 광자‑스핀 얽힘 기반 프로토콜 구현에 바로 적용 가능하다. 향후 연구는 마이크로공진기와의 결합, 전기적 제어, 그리고 다중 PL6 배열을 통한 집합적 얽힘 생성 등을 탐색해야 할 과제로 남는다.
