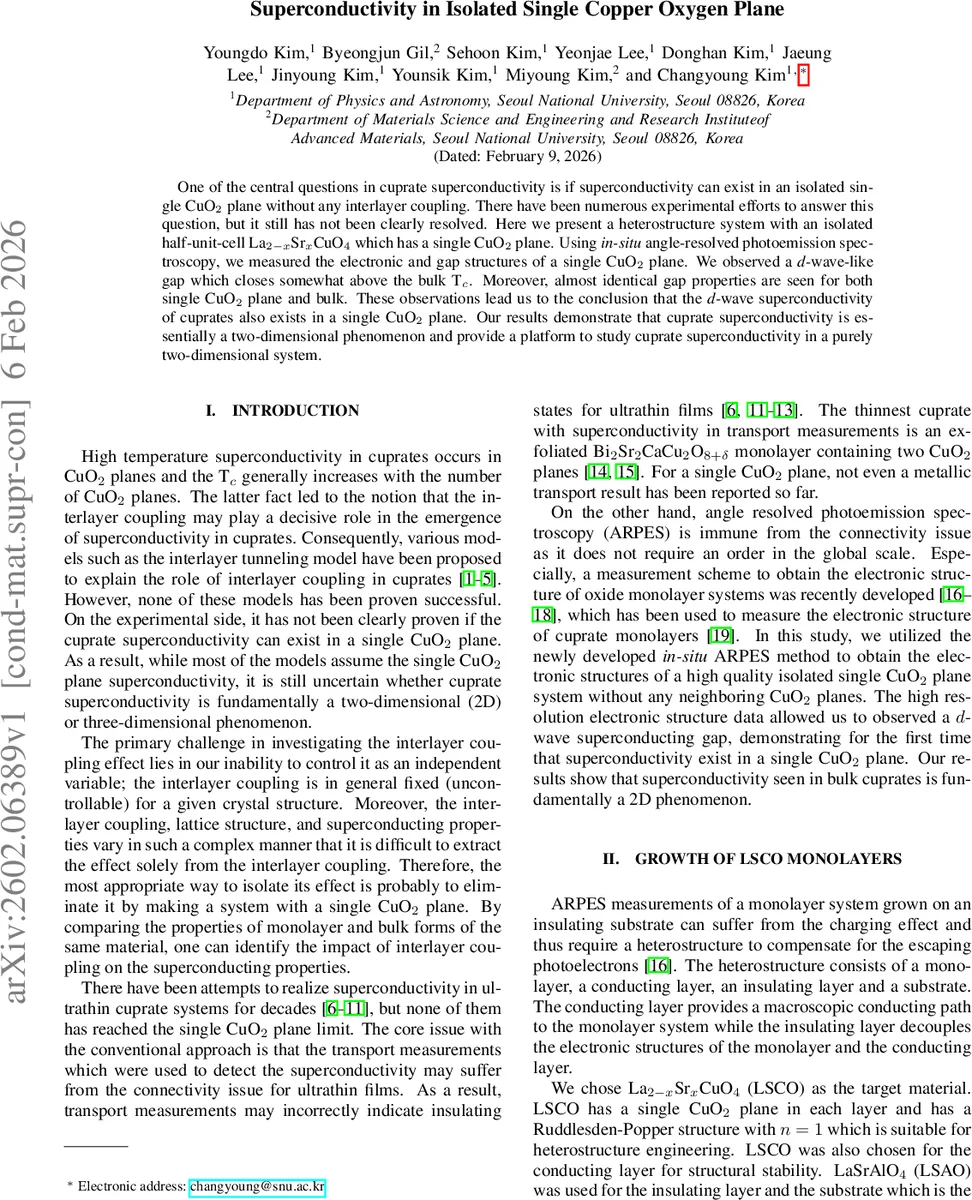

단일 CuO₂ 평면에서도 나타나는 d‑파형 초전도성

초록

본 연구는 절연 기판 위에 반단위 셀 La₂₋ₓSrₓCuO₄(LSCO) 이질구조를 구현하여, 실제로 하나의 CuO₂ 평면만을 남긴 시스템을 제작하였다. 인‑시투 ARPES 측정을 통해 이 단일 평면에서 d‑파형 초전도 갭이 관찰되었으며, 갭 크기와 온도 의존성은 30층(두께 15 UC) LSCO와 거의 동일했다. 이는 초전도 현상이 층간 결합에 의존하지 않고 본질적으로 2차원적인 현상임을 강력히 시사한다.

상세 분석

이 논문은 고온 초전도체인 구리산화물(큐프레이트)의 핵심 문제인 “단일 CuO₂ 평면만으로 초전도성이 존재할 수 있는가?”에 대한 실험적 답을 제시한다. 기존의 초박막 연구는 전기 전도성 연결 문제 때문에 실제 초전도 전이 온도(Tc)를 확인하기 어려웠으나, 저자들은 ARPES가 전도 경로와 무관하게 전자 구조를 직접 관측할 수 있다는 점을 활용하였다.

우선, LSCO를 목표 물질로 선택한 이유는 구조적으로 Ruddlesden‑Popper n=1 형태를 가지고 있어 단일 CuO₂ 평면을 분리하기 용이하고, 동일 물질을 전도층(도핑된 LSCO)으로 사용함으로써 격자 상수와 화학적 호환성을 확보했다. 또한, LaSrAlO₄(LSAO)를 절연층 및 기판으로 사용해 전하 누설을 방지하고, 전자빔 증착 과정에서 발생할 수 있는 Sr‑La 혼합을 최소화하였다.

핵심은 최상단에 순수 La₂CuO₄(LCO) 단일층을 두고, 아래 LSAO 버퍼와 도핑된 LSCO 전도층을 겹쳐 이질구조를 만든 것이다. Sr가 LSAO와 섞이면서 LCO가 실제로는 x≈0.26 수준의 과도핑된 LSCO와 동일한 전자 구조를 갖게 되며, 이는 Luttinger 정리를 이용한 페르미면 면적 분석으로 정량화되었다. STEM과 EDX 분석을 통해 Cu 원자가 정확히 한 층만 존재함을 확인함으로써, “진정한 단일 CuO₂ 평면”임을 입증하였다.

ARPES 측정에서는 단일층과 30층 LSCO 모두에서 동일한 4×4 격자 재구성에 따른 밴드 폴딩 현상이 관찰되었으며, 원래 밴드의 형태는 기존 bulk LSCO와 일치했다. 이는 전자 구조가 층간 결합에 의해 크게 변형되지 않음을 의미한다.

갭 분석에서는 노드에서 안티노드까지 이동하면서 선형적인 에너지 이동(leading‑edge shift)이 나타났고, 이는 d‑파형 초전도 갭의 전형적인 특성이다. 온도 의존성 측정에서 갭은 40–80 K 사이에 사라졌으며, 이는 30층 LSCO의 전기 저항으로 측정된 Tc(≈35 K)보다 높다. 저자들은 이를 “프리‑폼드 페어” 혹은 초전도 플럭투에이션에 기인한 현상으로 해석한다.

갭 크기는 최대 약 10 meV로, 과도핑된 LSCO의 일반적인 초전도 갭과 일치한다. 또한, 대칭화된 EDC를 Norman 함수로 피팅한 결과, 노드 근처에서는 실험 해상도와 피팅 한계 때문에 인위적인 비영(非零)값이 나타나지만, 오류 범위 내에서 0에 수렴한다는 점을 명확히 제시하였다.

이러한 일련의 실험적 증거는 “단일 CuO₂ 평면만으로도 d‑파형 초전도성이 존재한다”는 강력한 결론을 뒷받침한다. 따라서 초전도 메커니즘을 설명하는 이론 모델 중, 층간 터널링을 핵심으로 하는 모델들은 재검토가 필요하며, 2차원 전자 상호작용(예: 스핀 플럭투에이션, 전자‑포논 결합 등)이 초전도 현상의 근본 원인일 가능성이 높다. 이 연구는 순수 2D 큐프레이트 시스템을 구현한 최초 사례로, 향후 단일층에서의 양자 임계 현상, 전자 상관 효과, 그리고 인공적으로 조절 가능한 인터페이스와의 결합 연구에 대한 새로운 플랫폼을 제공한다.
