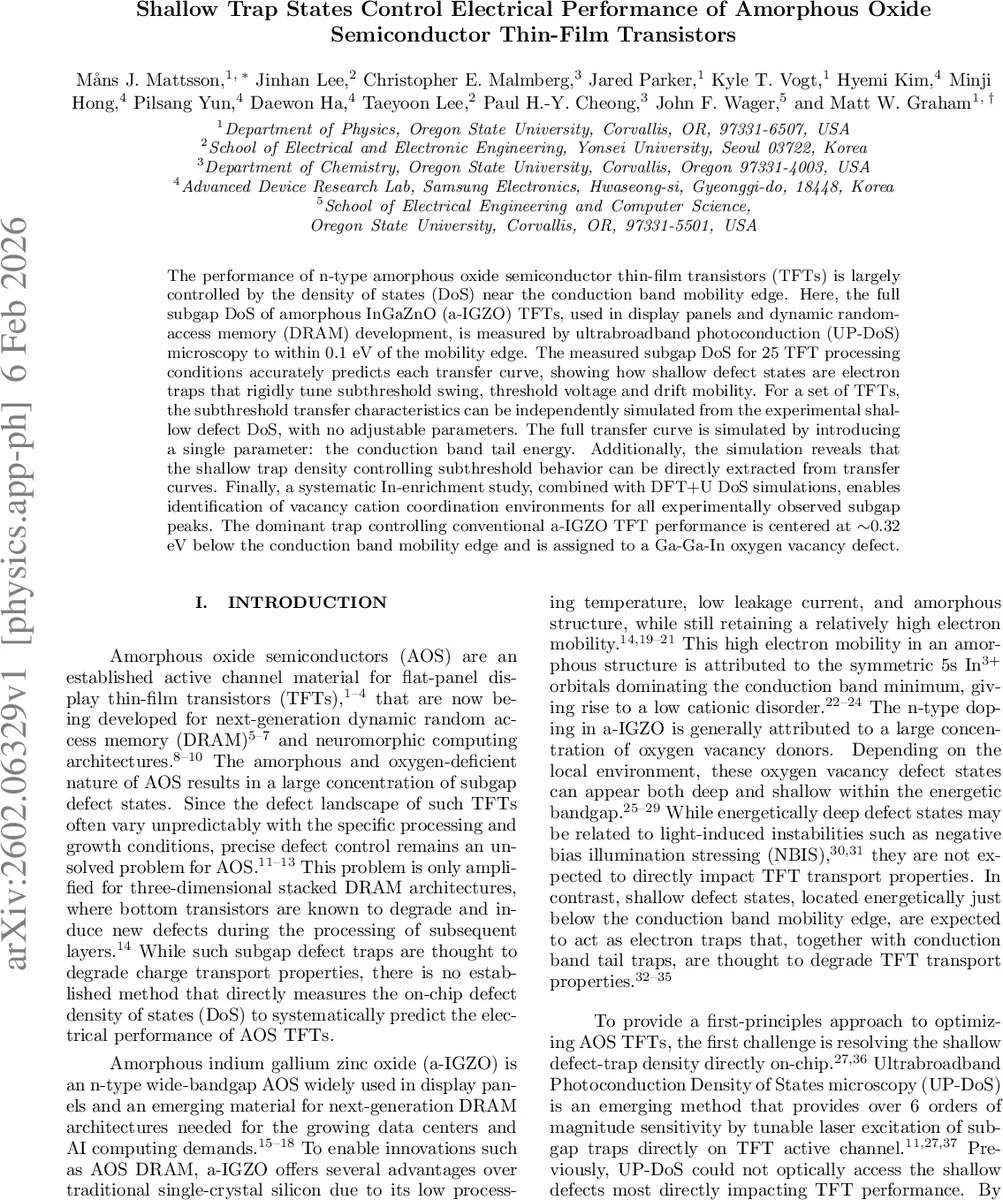

아모퍼스 산화물 TFT 성능을 좌우하는 얕은 트랩 상태의 실시간 측정과 시뮬레이션

초록

본 연구는 초광대역 광전도(UP‑DoS) 현미경을 이용해 a‑IGZO TFT 채널의 전도대 이동 에지 근처 0.1 eV 이내에서 서브갭 상태 밀도(DOS)를 정밀히 측정한다. 얕은 트랩 밀도는 서브스레시홀드 스윙, 임계전압, 이동도에 직접적인 영향을 미치며, 측정된 DOS를 기반으로 전이 곡선을 거의 파라미터 없이 재현한다. 또한 DFT+U 계산을 통해 주요 트랩을 Ga‑Ga‑In 산소공핍 결함(≈0.32 eV)으로 규명한다.

상세 분석

이 논문은 a‑IGZO(비정질 인듐‑갈륨‑아연‑산화물) TFT의 전기적 특성을 결정하는 핵심 메커니즘을 ‘얕은 트랩 상태’에 초점을 맞추어 체계적으로 해명한다. 기존의 DOS 측정법은 깊은 결함만을 탐지했으나, 저자들은 차동 주파수 발생(DFG) 레이저를 결합한 초광대역 광전도(UP‑DoS) 기술을 개발해 전도대 이동 에지(CBM)에서 0.1 eV 이내의 얕은 결함을 직접 이온화한다. 25가지 공정 조건에 대해 얻은 서브갭 DOS는 각각의 전이 곡선(I_D‑V_G)을 정확히 예측했으며, 특히 얕은 트랩 밀도가 높은 시료일수록 서브스레시홀드 스윙이 커지고 임계전압이 상승하며 이동도가 감소한다는 정량적 관계가 도출되었다.

시뮬레이션 부분에서는 측정된 DOS를 페르미‑디랙 통계에 입력해 트랩 전자 밀도(Q_T)와 자유 전자 밀도(Q)를 계산하고, 이를 기반으로 이동도 μ_S​IM을 구한다. 전이 곡선 전체를 재현하기 위해서는 ‘전도대 테일 에너지(W_TA)’라는 하나의 파라미터만을 조정하면 된다. 이 파라미터는 실험적으로 20 meV(우르바흐 에너지)로 추정되며, 이는 서브스레시홀드 영역에서 트랩이 지배하고, 선형 영역에서는 전도대 테일이 지배함을 의미한다.

또한, 전이 곡선의 2차 미분(d²I_D/dV_G²)과 DOS의 1차 미분(dDOS/dV_G)의 피크가 동일 전압에서 일치한다는 흥미로운 현상을 보고한다. 이는 전류 곡선이 가장 급격히 변하는 지점이 바로 얕은 트랩 밀도가 가장 크게 변하는 지점임을 시각적으로 보여준다.

DFT+U 계산을 통해 관측된 서브갭 피크들을 산소공핍(V_O) 결함에 대응시켰으며, 특히 0.32 eV 아래에 위치한 피크는 Ga‑Ga‑In 3원자 클러스터 주변에 존재하는 V_O로 식별된다. 인(In) 농도를 변조한 실험에서는 In‑풍부 시료가 Ga‑풍부 시료에 비해 얕은 트랩 피크가 감소하고, 이에 따라 이동도가 향상되는 경향을 확인했다.

결과적으로, 얕은 트랩 밀도는 TFT 설계와 공정 최적화의 직접적인 지표가 될 수 있음을 입증했으며, 전이 곡선만으로도 역으로 얕은 트랩 밀도를 추정할 수 있는 방법론을 제시한다. 이는 차세대 DRAM 및 디스플레이용 a‑IGZO TFT의 신뢰성 향상과 공정 제어에 중요한 도구가 될 것이다.
