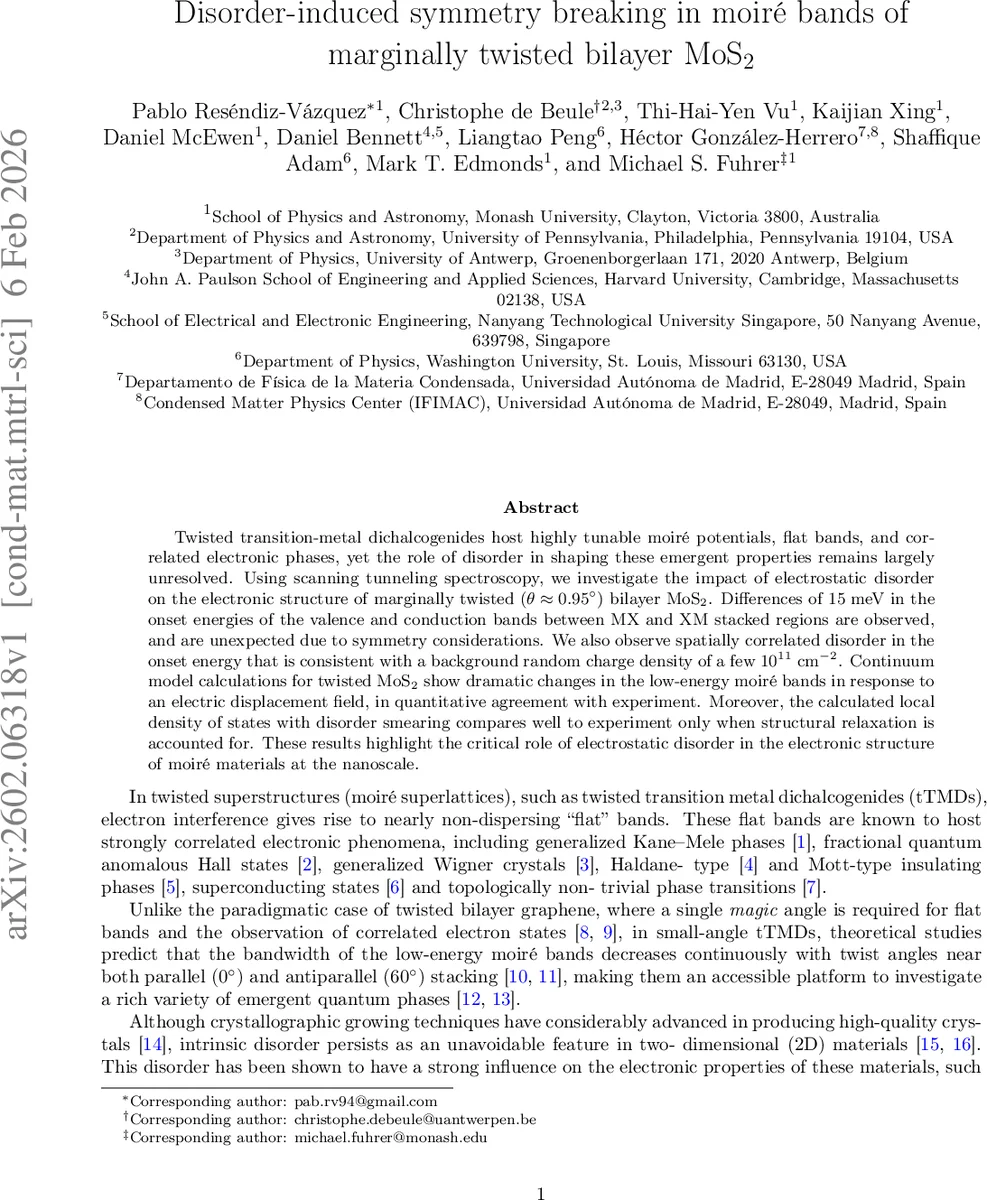

전하 무질서가 만든 마오리 밴드 비대칭 현상

초록

본 연구는 약 1° 이하로 비틀린 MoS₂ 이중층에서 스캐닝 터널링 분광법(STS)을 이용해 전하 무질서가 마오리 초격자 밴드 구조에 미치는 영향을 조사하였다. MX와 XM 스택 영역 사이에 약 15 meV의 전도·가전자 밴드 시작 에너지 차이가 나타났으며, 이는 원래의 대칭성에 의해 기대되지 않는 결과이다. 무작위 전하 밀도(≈10¹¹ cm⁻²)를 갖는 전기 변위장이 존재함을 확인하고, 구조 이완을 포함한 연속체 모델 계산이 실험 데이터와 정량적으로 일치함을 보였다. 결과는 전하 무질서가 마오리 재료의 전자 구조를 나노스케일에서 결정하는 핵심 요인임을 강조한다.

상세 분석

이 논문은 두 가지 핵심 질문에 답하고자 한다. 첫째, 전하 무질서가 마오리 초격자에서 대칭성을 어떻게 깨뜨리는가? 둘째, 이러한 무질서가 실제 밴드 구조와 국소 전자밀도(LDOS)에 어떤 정량적 변화를 초래하는가?

실험적으로 저자들은 ‘tear‑and‑stack’ 방식으로 θ≈0.95°인 MoS₂ 이중층을 제작하고, 그래파이트/SiO₂ 기판 위에 배치하였다. STM 이미지에서 18 nm 정도의 마오리 격자를 확인했으며, MX와 XM 도메인이 교대로 배열된 육각형 격자를 관찰하였다. 특히 도메인 벽(DW)과 MM(모노층 원자 겹침) 위치가 명확히 구분되었다.

STS 측정에서는 네 개의 고대칭 스택(MM, MX, XM, DW)에서 dI/dV 스펙트럼을 획득했으며, 가전자대(Γᵥ)와 전도대(Kᶜ) 시작점이 각각 –1.6 V와 +0.3 V 근처에 존재함을 확인했다. 흥미롭게도 MX와 XM 영역 사이에 약 15 meV의 에너지 차이가 존재했으며, 이는 순수하게 구조적·대칭적 이유만으로는 설명되지 않는다.

이를 설명하기 위해 저자들은 전하 무질서 모델을 도입했다. 황 결함(V_S)이 네 개의 S 층에 무작위로 분포하고, 그래파이트를 이상적인 금속으로 가정해 이미지 전하법을 적용해 전기 퍼텐셜 V(x,y)를 계산하였다. 장거리에서는 V(r)∝1/r³ 형태의 쌍극자 퍼텐셜이 지배한다는 점을 확인했다. 실험에서 얻은 밴드 시작 에너지의 자기상관 함수를 V(r)와 비교해 최적의 결함 밀도 n_V≈(2–4)×10¹¹ cm⁻²를 추정했다. 이는 기존 보고된 황 결함 밀도와 일치한다.

이후 연속체 모델(continuum model)을 사용해 구조 이완(relaxation)을 포함한 마오리 밴드 구조를 계산하였다. 전기 변위장 D가 존재하면 가전자대와 전도대의 저에너지 미니밴드가 크게 분열하고, MX와 XM 도메인에서 서로 다른 전위 차이로 인해 시작 에너지 차이가 발생한다. 계산된 LDOS에 무질서에 의한 에너지 스미어링을 추가하면, 실험에서 관찰된 온셋 맵(onset map)의 모양과 통계적 변동을 재현할 수 있었다. 특히 구조 이완을 제외하고는 이론과 실험 사이에 큰 차이가 있었으며, 이는 마오리 초격자에서 원자 수준의 변형이 전자 밴드에 미치는 영향이 매우 크다는 것을 의미한다.

결과적으로, 전하 무질서는 (1) MX와 XM 사이의 전자대 비대칭을 유도하고, (2) 마오리 밴드의 폭을 조절하며, (3) 전기 변위장에 대한 민감도를 높인다. 이는 향후 마오리 기반의 강상관 전자 현상(예: Mott 절연, 초전도, 위상적 상태) 연구에서 무질서 제어가 필수적임을 시사한다.
