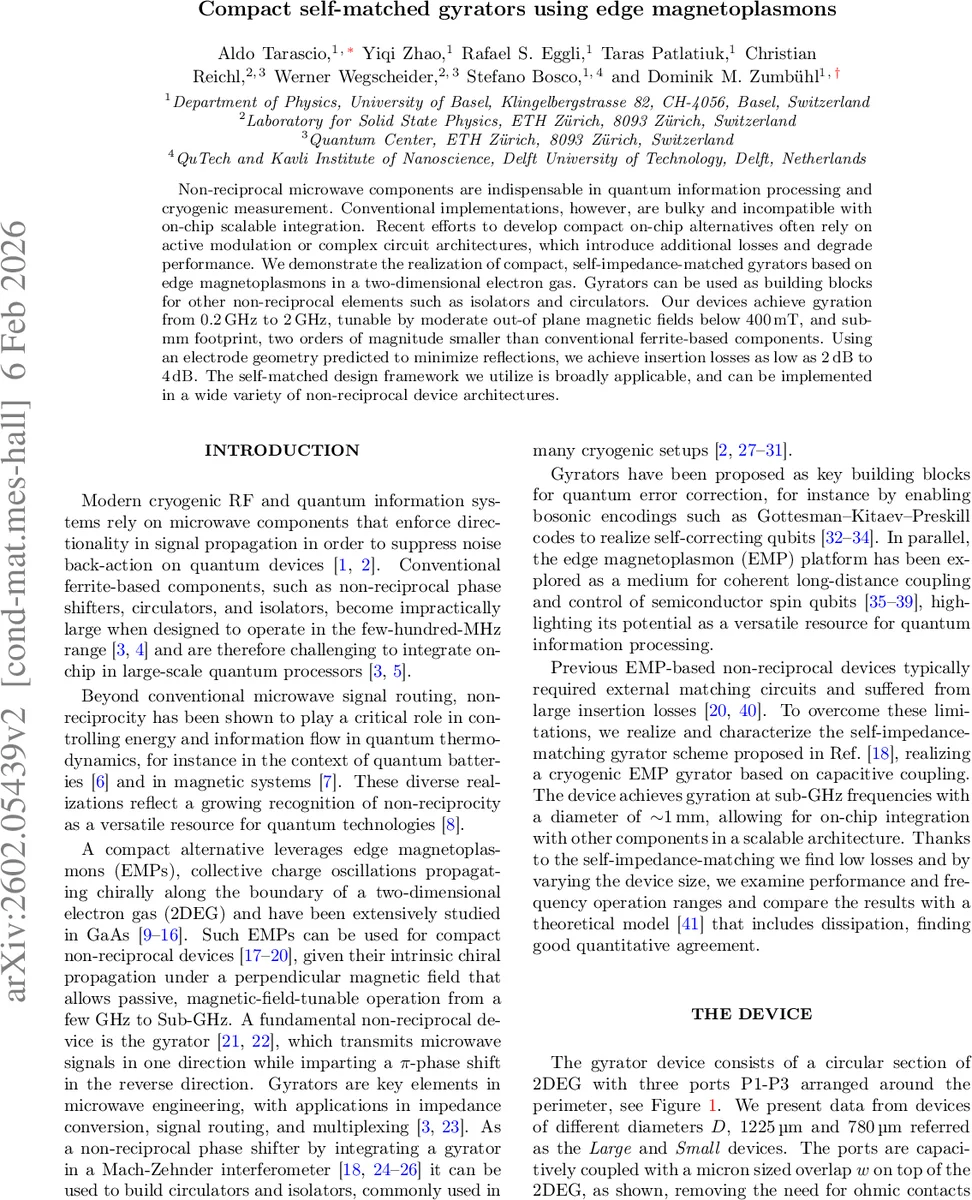

엣지 마그네토플라즈몬으로 구현한 초소형 자가정합 자이레이터

초록

본 논문은 2차원 전자 가스(2DEG)에서 발생하는 엣지 마그네토플라즈몬(EMP)을 이용해, 외부 매칭 회로 없이 자체 임피던스 매칭이 가능한 초소형 마이크로파 자이레이터를 구현하였다. 0.2 ~ 2 GHz 대역에서 400 mT 이하의 수직 자기장으로 동작하며, 1 mm 이하의 면적에 2 ~ 4 dB의 낮은 삽입 손실을 달성한다.

상세 분석

이 연구는 기존의 페라이트 기반 비가역 마이크로파 부품이 차지하는 부피와 cryogenic 환경에서의 통합 어려움을 극복하기 위해, GaAs 기반 2DEG 위에 형성된 엣지 마그네토플라즈몬(EMP)의 고유한 차별 전파 특성을 활용하였다. EMP는 외부 수직 자기장에 의해 경계선을 따라 단일 방향(키랄리티)으로 전파되며, 이는 전송 경로의 비대칭성을 자연스럽게 도입한다. 저자들은 원형 디스크 형태의 2DEG에 세 개의 포트(P1‑P3)를 배치하고, 각 포트를 마이크로미터 규모의 금속 게이트와 정전용량 결합시켜 전기적 접촉 없이 신호를 주입·수집한다. 특히 P3 포트를 길이를 두 배로 늘리고 접지함으로써, 전송 라인 임피던스와 디스크 임피던스가 자동으로 일치(self‑impedance‑matching)하도록 설계하였다. 이는 외부 매칭 네트워크가 필요 없으며, 반사 손실을 최소화한다는 점에서 기존 설계와 차별화된다.

전송 특성은 S-파라미터 측정을 통해 분석되었으며, 전송 위상 차 Δφ = Arg(e^{i(φ21−φ12)}) 를 이용해 전송 지연을 보정하고 순수한 비가역 위상 변화를 추출하였다. Δφ가 ±π에 근접하는 지점에서 기기 전반에 걸쳐 비가역성이 최대가 되며, 이러한 지점을 ‘gyration point’라 정의한다. 실험 결과는 주파수와 자기장에 따라 선형적으로 위상이 누적되는 것을 보여, EMP 전파 속도가 게이트에 의해 크게 감소(v_g ≈ σ0 c_emp)함을 확인한다.

삽입 손실은 S21, S12의 절대값을 기준으로 2 ~ 4 dB 수준으로 측정되었으며, 이는 모델링에서 도출된 Hall 전도도와 전자 이동도에 기반한 손실 예측과 일치한다. 저자들은 δ 파라미터(Hall 각도에서의 비이상성)를 도입해 손실 메커니즘을 정량화했으며, 실험 데이터에 대한 최적 피팅 결과 δ≈0.06으로, 이는 주로 유전체 손실에 기인함을 시사한다.

또한, 디스크 직경을 1.225 mm와 0.78 mm 두 가지로 변형하여 비가역성 파라미터 Δ = |S21−S12|² 를 비교하였다. 작은 디스크는 고주파(≈ 940 MHz)에서 더 높은 Δ≈0.72를 보이며, 경로 길이 감소에 따른 손실 감소 효과를 확인한다. 전체적으로, 이 연구는 EMP 기반 비가역 소자를 설계·실현하는 데 있어 ‘자기장‑게이트‑포트’ 삼중 조합이 핵심 설계 원칙임을 입증하고, 향후 양자 회로와 cryogenic 마이크로파 네트워크에 통합 가능한 초소형 비가역 소자 플랫폼을 제시한다.
