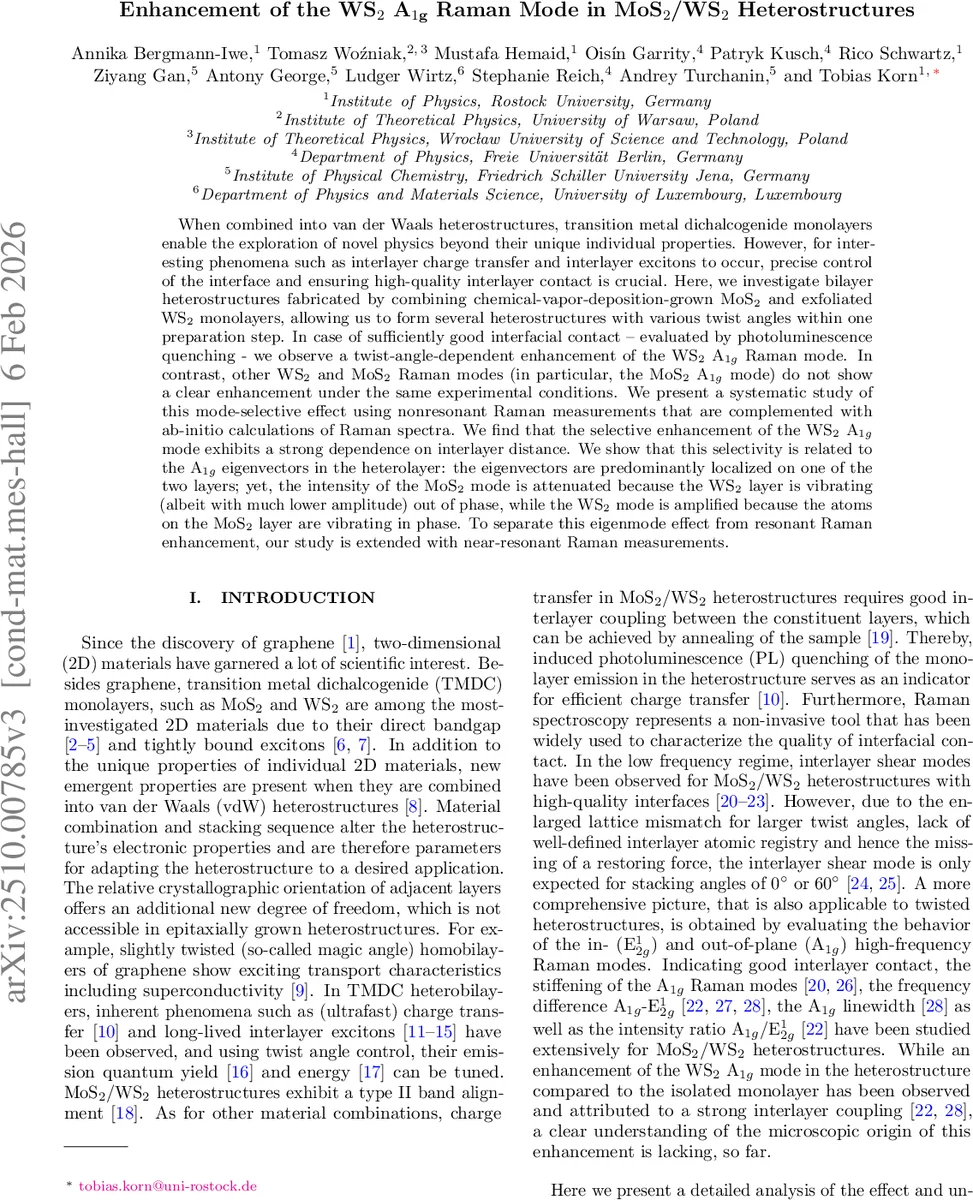

WS₂ A₁g 라만 모드의 선택적 강화와 트위스트 각도 의존성

초록

본 연구는 CVD 성장 MoS₂와 박리된 WS₂ 단층을 조합한 이종구조에서, 인터페이스 접촉이 양호한 경우 WS₂ A₁g 라만 모드가 트위스트 각도에 따라 선택적으로 강화되는 현상을 발견하고, 이를 층간 거리와 고유 진동 모드의 위상 관계로 설명한다.

상세 분석

이 논문은 전이금속디칼코게나이드(TMDC) 이종구조의 인터페이스 품질을 라만 분광법과 광발광(PL) 퀜칭을 통해 정량화한다. CVD‑MoS₂ 위에 박리된 WS₂ 단층을 겹쳐 하나의 공정에서 0°~60°까지 다양한 트위스트 각을 구현했으며, 열처리(annealing) 후 PL이 크게 감소함으로써 전하 전달이 효율적으로 일어나 인터페이스가 개선되었음을 확인한다. 흥미롭게도, 비공명 532 nm 레이저로 측정한 라만 스펙트럼에서 WS₂ A₁g 모드만이 다른 모드와 달리 강도 상승을 보였으며, 이 증폭은 트위스트 각이 0°에 가까울수록, 30°에서는 거의 사라지고 60°에서 다시 약간 회복되는 특성을 나타냈다. 이는 층간 거리(d)가 각도에 따라 변하고, d가 최소가 되는 0°·60°에서 WS₂ A₁g 모드의 Raman 강도가 최대가 됨을 시사한다.

DFT 기반 비공명 라만 계산을 통해 각 층의 고유 진동 eigenvector를 분석한 결과, WS₂ A₁g와 MoS₂ A₁g는 각각 한 층에 주로 국한된 진동 형태를 갖지만, 두 층이 가까워지면 위상(phase) 차이가 라만 강도에 큰 영향을 미친다. 구체적으로 WS₂ A₁g 모드에서는 MoS₂ 층의 원자들이 WS₂ 층과 같은 위상으로 진동해 전체 진동 진폭이 증폭되는 반면, MoS₂ A₁g 모드에서는 WS₂ 층이 반대 위상으로 진동해 강도가 억제된다. 이러한 “위상 상쇄/보강” 메커니즘은 층간 거리 감소에 따라 비선형적으로 강화되며, 계산 결과는 실험에서 관찰된 EF≈2~3.5와 정량적으로 일치한다.

또한, WS₂ 2LA(M)/E₂g 복합 피크와 같은 다른 모드들은 전반적인 라만 강도 변화가 없으며, 이는 관측된 강화가 전자공명(resonance) 효과가 아니라 기계적 결합과 진동 위상에 기인함을 뒷받침한다. 실험에서는 Stokes와 anti‑Stokes 양쪽에서 동일한 강화가 나타나 비공명 특성을 재확인하였다.

마지막으로, 동일한 현상이 순수 박리 시료와 MoSe₂/WS₂ 이종구조에서도 재현됨을 보여, WS₂ A₁g 모드의 선택적 강화가 일반적인 층간 결합 현상임을 제시한다. 전체적으로 이 연구는 라만 스펙트럼을 이용한 인터페이스 품질 평가에 새로운 지표를 제공하고, 트위스트 각도와 층간 거리 조절이 TMDC 이종구조의 물성 제어에 중요한 설계 변수임을 강조한다.
