초전도체 표면 산화 제거를 위한 귀금속 캡핑 이론

초록

이 논문은 초전도 Nb와 Ta 표면에 금(Au) 및 Au‑Pd, Au‑Pt 합금을 얇게 증착하여 산화와 수소·질소 함유를 억제하는 원리를 첫 원리 계산(DFT)과 강결합 Eliashberg 이론을 결합해 제시한다. 또한, 캡핑층과 기판 사이에 습윤·접착층(WAL)을 삽입하면 초박형 캡핑층도 높은 부착성을 유지하면서 초전도 전이온도 억제를 최소화할 수 있음을 예측한다.

상세 분석

본 연구는 초전도 라디오주파수(SRF) 캐비티와 양자 회로에서 성능을 제한하는 수 나노미터 수준의 표면 산화·수소·질소 결함을 근본적으로 해결하고자 한다. 이를 위해 저자들은 먼저 Nb(110)과 Ta(110) 표면에 대한 밀도범함수이론(DFT) 계산을 수행하여 각 금속의 표면·계면 에너지, 인터페이스 장력, 그리고 원자간 결합 강도를 정량화하였다. 특히, 금속‑산소·질소·수소의 삽입 형성 에너지(E_inter)를 25종의 전이금속·주기율표 2‑14족 원소에 대해 평가함으로써 “불활성화” 후보를 체계적으로 도출하였다. 결과는 d‑밴드가 거의 채워진 Au, Pd, Pt, Ag 등 후기 전이금속이 양성의 E_inter 값을 보여 산소·질소·수소를 거의 흡수하지 않으며, 따라서 진공면에 직접 노출되는 캡핑층으로 적합함을 시사한다.

다음 단계에서는 캡핑층의 습윤성을 판단하기 위해 스프레딩 파라미터 S = γ_int + γ_cap − γ_sub을 도입하였다. 여기서 γ_int는 금속‑기판 계면 에너지, γ_cap은 금속 자체의 자유표면 에너지, γ_sub은 기판의 (110) 표면 에너지이다. S < 0이면 완전 습윤, S > 0이면 섬광성(islanding)으로 해석한다. 계산 결과, Au, Ag, Pd, Pt은 모두 Nb와 Ta(110) 표면에 대해 S가 음수 영역에 위치해 초박형(1‑3 ML) 필름이 균일하게 퍼질 수 있음을 확인했다. 특히, Au‑Pd, Au‑Pt와 같은 1:1 합금은 인터페이스와 표면 에너지를 각각 최소화하도록 자가‑분리(self‑segregation) 현상을 보여, 순수 금속보다 더 넓은 습윤 영역에 들어간다.

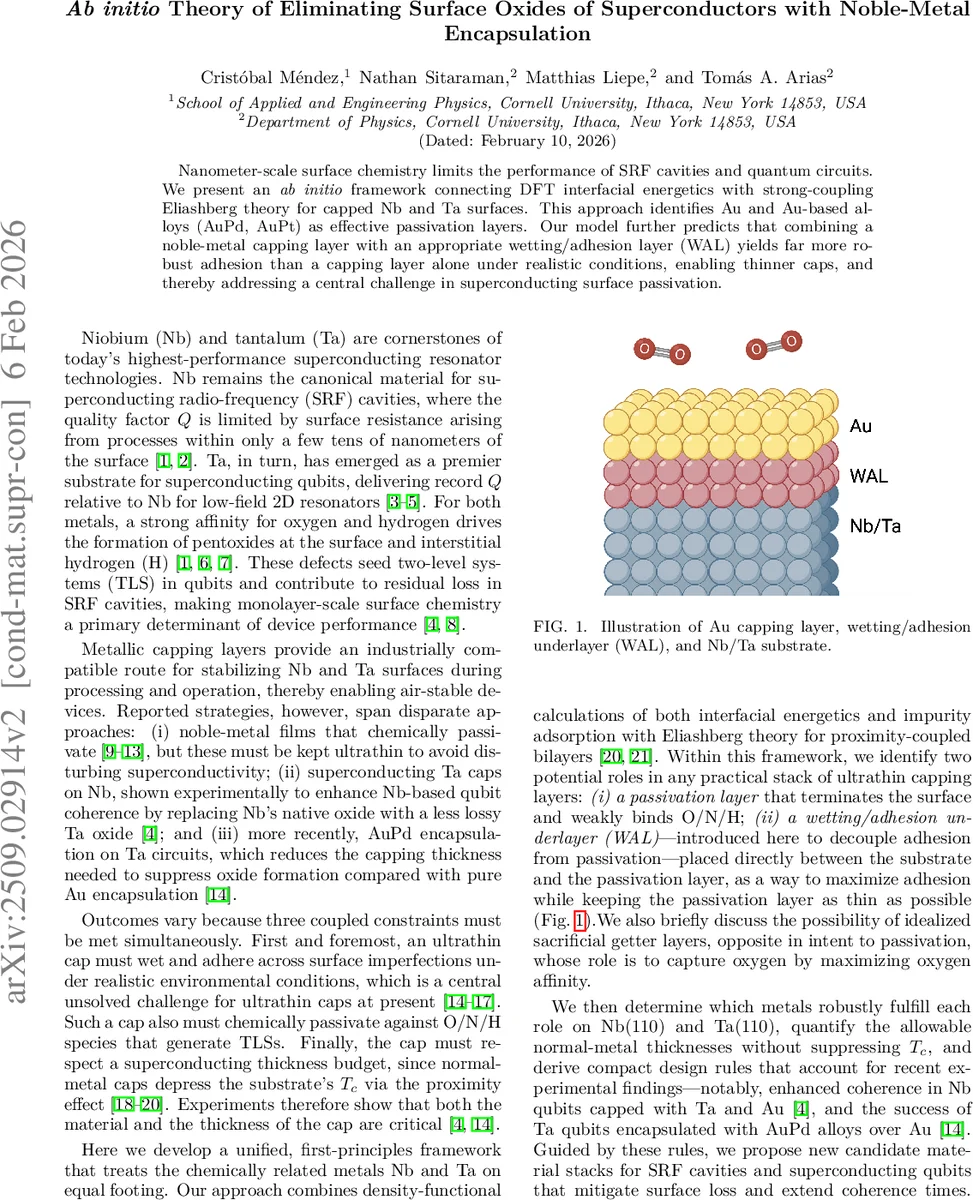

그러나 실제 기판은 결함, 단계(step), 그리고 산소 흡착 등 비이상적인 구조를 가지고 있다. 이러한 경우 Au 단독 캡은 탈습윤(dewetting) 현상을 일으켜 핀홀(pinholes)을 형성하고, 산소가 침투해 산화층이 재생성된다. 이를 해결하기 위해 저자들은 “wetting/adhesion layer”(WAL)이라는 중간층을 제안한다. WAL은 기판과 캡핑층 사이에 삽입되어 두 면 모두에 강한 결합을 제공한다. 후보 물질로는 Cu, Pd, Pt, Zr 등을 평가했으며, 특히 Cu는 (i) 기판‑Cu 인터페이스 에너지가 작고, (ii) Cu‑Au 인터페이스 에너지가 가장 낮아 전반적인 S 값을 크게 감소시킨다. 또한, Cu는 산소가 존재하는 O‑decorated 표면에서도 비교적 안정적인 결합을 유지한다. 따라서 1‑2 ML 두께의 Cu WAL을 Au 캡 위에 두면, Au는 2‑3 ML 정도만으로도 O/N/H에 대한 흡착 에너지가 급격히 감소(패시베이션)함을 확인했다.

기계적 측면에서는 격자 불일치와 탄성 변형을 고려해 에피택시 탄성 에너지 ε_strain을 계산하였다. ε_strain과 S를 이용해 “최대 코히런트 두께” N_ML ≈ |S|/(a_∥ ε_strain) 공식을 도출했으며, Au‑Pd 합금은 Nb/Ta 표면에서 약 13‑16 ML까지, Au는 44‑49 ML까지 균일하게 성장할 수 있음을 예측한다. 하지만 초전도 전이온도 억제(프로시미티 효과)를 최소화하려면 정상 금속 두께를 5‑10 nm 이하로 제한해야 하므로, 실제 설계에서는 2‑3 ML(≈0.5‑0.7 nm) 수준의 Au 또는 Au‑Pd 캡이 최적이다.

마지막으로, 캡핑 구조가 초전도 기판의 Tc에 미치는 영향을 Eliashberg 강결합 이론과 프로시미티 모델을 결합해 정량화하였다. 정상 금속 층이 두꺼워질수록 전자-포논 결합 상수 λ가 감소하고, Tc 억제가 급격히 진행된다. Cu WAL을 포함한 Au‑Pd 캡 구조는 정상 금속 두께가 2‑3 ML에 머물러 λ 감소가 미미하고, 실험적으로 보고된 Nb 캐비티와 Ta 큐비트의 Q‑factor 향상과 일치한다.

요약하면, 이론적 프레임워크는 (1) 금속의 산소·질소·수소 삽입 에너지와 습윤 파라미터를 통해 패시베이션 후보를 선정하고, (2) 계면 에너지와 탄성 에너지를 이용해 코히런트 두께와 최적 캡 두께를 예측하며, (3) WAL을 도입해 실용적인 결함·산소 환경에서도 초박형 캡이 안정적으로 부착하도록 설계한다는 세 가지 핵심 전략을 제공한다.
