타antal럼 vs 나이오븀 초전도 큐비트, 적외선 방사에 대한 감도와 퀘시퍼톤 억제 전략

초록

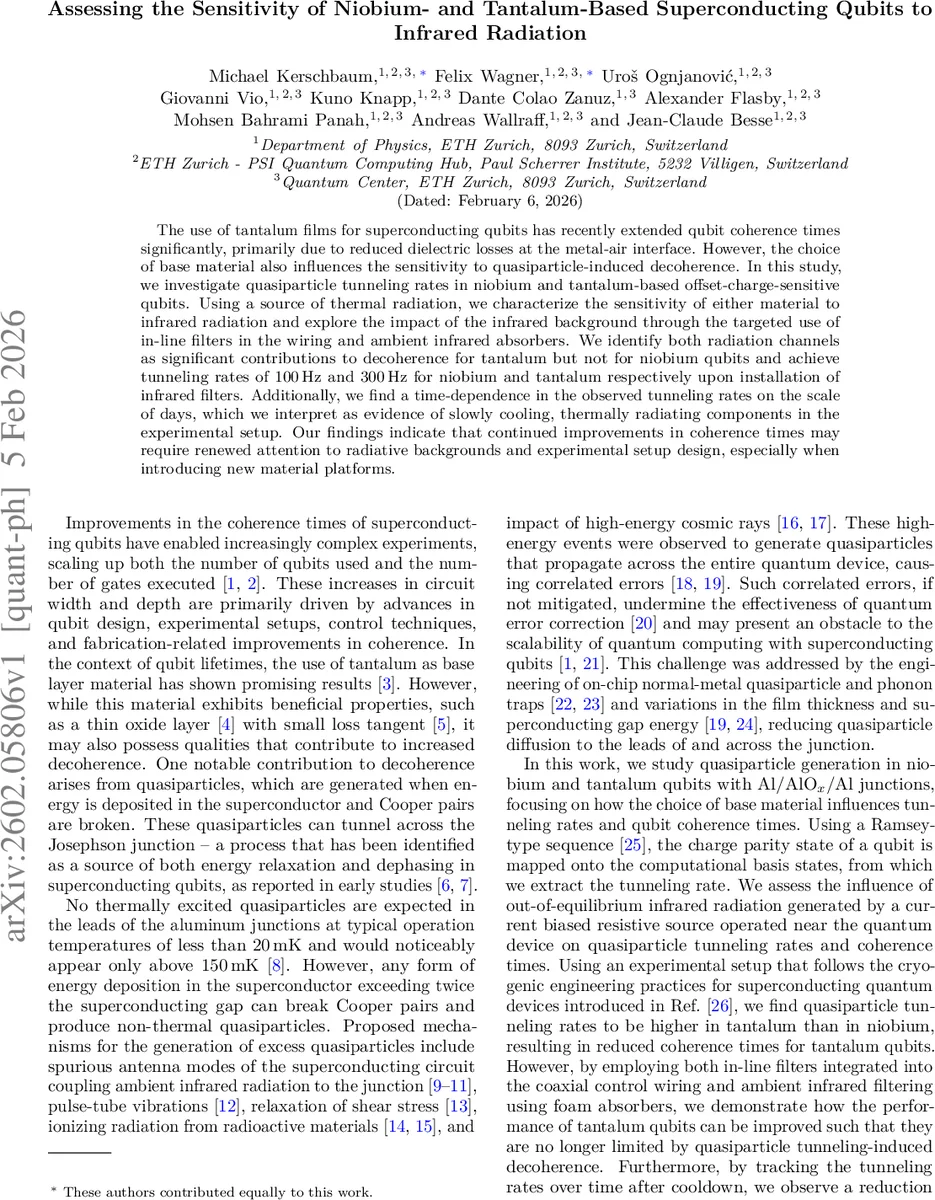

본 연구는 나이오븀(Nb)과 타antal럼(Ta) 기반 오프셋‑전하 감도 트랜스몬을 이용해 적외선 복사에 의해 발생하는 퀘시퍼톤 터널링 속도를 정량화한다. 열복사원을 통해 적외선을 가변적으로 주입하고, 인라인 IR 필터와 폼 흡수체를 적용했을 때 두 재료의 터널링 비율이 크게 달라짐을 확인했다. 필터 적용 후 Nb는 약 100 Hz, Ta는 약 300 Hz의 안정적인 터널링 속도를 보였으며, Ta는 여전히 퀘시퍼톤‑유도 탈동조에 제한을 받는다. 또한, 터널링 속도가 수일에 걸쳐 서서히 감소하는 현상을 관찰해 cryostat 내부의 서서히 냉각되는 부품이 적외선 배경에 기여함을 제시한다. 결과는 고성능 Ta 큐비트의 코히런스 향상을 위해 방사 배경 관리가 필수임을 강조한다.

상세 분석

이 논문은 초전도 큐비트의 핵심 손실 메커니즘 중 하나인 비열적 퀘시퍼톤 생성과 그에 따른 터널링을 정밀하게 측정하기 위해 오프셋‑전하 감도(transmon) 구조를 선택한 점이 눈에 띈다. E_J/E_C≈20의 설계는 전하 분산을 5 MHz 수준으로 유지하면서도 두 전하 패리티(even/odd) 상태가 서로 다른 공명 주파수를 갖게 하여, Ramsey‑type 펄스 시퀀스로 0.5‑1 MHz의 반복률로 실시간 전하 변화를 추적한다. 이 방법은 기존의 평균 T₁ 측정보다 퀘시퍼톤 터널링 이벤트를 직접 관찰할 수 있어, 퀘시퍼톤 밀도와 재료 특성 사이의 관계를 명확히 드러낸다.

실험에서는 동일한 Al/AlOₓ/Al 조셉슨 접합을 사용하면서 베이스 금속만 Nb와 Ta로 교체하였다. 두 재료 모두 동일한 기판(실리콘)과 동일한 패키징, 동일한 마그네틱 실드 및 인라인 IR 필터(읽기 라인, 제어 라인 모두)에 배치했음에도 불구하고, 기본 터널링 속도는 Ta가 약 3배 높은 1540 ± 176 Hz, Nb는 460 ± 16 Hz를 기록한다. 이는 단순히 접합 자체의 차이가 아니라, 베이스 금속의 전자·포논 특성, 퀘시퍼톤 수명 및 확산 상수에 기인한다는 가설을 뒷받침한다. 문헌에 따르면 Ta는 Nb에 비해 퀘시퍼톤 재결합 시간이 길고 이동도가 높아, 생성된 퀘시퍼톤이 접합까지 도달할 확률이 증가한다. 따라서 동일한 외부 적외선 자극에도 Ta는 더 큰 퀘시퍼톤 플럭스를 경험한다.

열복사원으로 사용된 Manganin 와이어는 전류에 따라 0 → 5 K까지 가열되며, 방출 파워는 최대 5 nW 수준이다. 측정된 터널링 속도는 전력에 대한 파워‑법칙을 따르며, Nb는 지수 n≈1.4, Ta는 n≈2.6을 보인다. 이는 Nb가 주로 선형적인 퀘시퍼톤 생성(예: 직접 흡수) 메커니즘에, Ta는 비선형적인 재결합‑지배 메커니즘에 더 민감함을 의미한다. 또한, T₁과 터널링 속도 간의 상관관계를 분석한 결과, Ta는 낮은 전력에서도 T₁이 퀘시퍼톤 터널링에 의해 제한되는 반면, Nb는 다른 손실(예: 표면 손실, 재료 결함) 주도가 된다.

IR 필터와 폼 흡수체를 도입한 뒤, 두 시스템 모두 터널링 속도가 크게 감소한다. Nb는 100 Hz 수준으로, Ta는 300 Hz 수준으로 억제되었으며, 이는 여전히 Ta가 퀘시퍼톤‑제한 코히런스에 취약함을 보여준다. 흥미롭게도, 필터 적용 후에도 Ta의 T₁은 여전히 퀘시퍼톤에 의해 제한되는 구간이 존재한다(그림 2e의 빨간 영역). 이는 베이스 금속 자체의 퀘시퍼톤 확산 특성이 근본적인 병목임을 시사한다.

시간 의존성 측정에서는 냉각 후 며칠에 걸쳐 터널링 속도가 서서히 감소하는 현상이 관찰되었다. 이는 cryostat 내부의 금속 부품이나 차폐재가 초기에는 높은 온도로부터 적외선을 방출하지만, 시간이 지나면서 열평형에 도달하면서 배경 복사가 감소한다는 해석과 일치한다. 이러한 장기적인 변동은 초고감도 퀘시퍼톤 센서로서 오프셋‑전하 트랜스몬을 활용할 경우, 실험 전후의 열적 히스테리시스를 반드시 고려해야 함을 강조한다.

결론적으로, 이 연구는 (1) 베이스 금속 선택이 퀘시퍼톤 생성·확산에 미치는 영향을 정량화, (2) 적외선 배경을 억제하기 위한 인라인 필터와 흡수체의 효율을 검증, (3) 장기적인 열적 안정성 문제가 퀘시퍼톤 배경에 미치는 영향을 최초로 보고함으로써, 차세대 초전도 양자 컴퓨팅 플랫폼 설계 시 재료 물성·전기·열 설계가 통합적으로 고려되어야 함을 제시한다.
