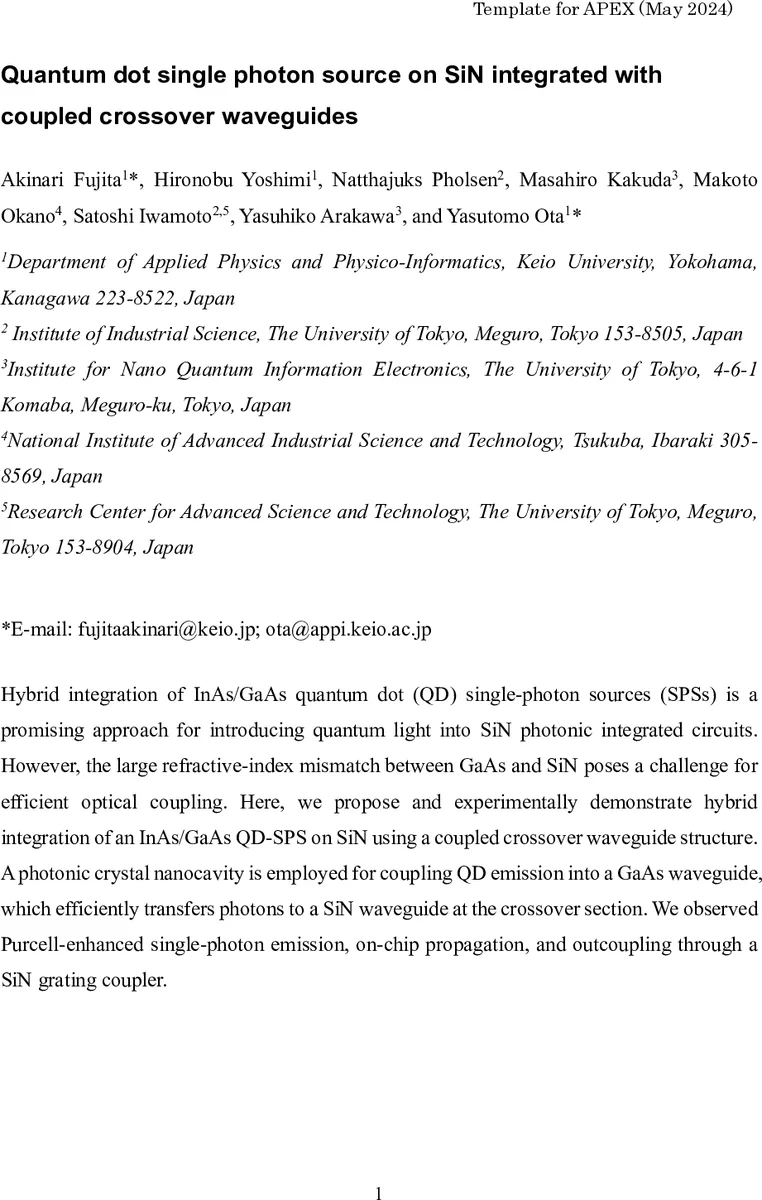

SiN 회로에 통합된 양자점 단일광자원: 결합 교차파동가이드 구현

초록

본 논문은 InAs/GaAs 양자점(QD) 단일광자원을 2차원 포톤결정(PhC) 나노공진기와 결합 교차파동가이드를 이용해 SiN 포토닉 집적 회로에 하이브리드 통합한 실험 결과를 보고한다. 설계 단계에서 90 % 이상의 결합 효율을 목표로 하였으며, 실제 구현에서는 Purcell 강화와 온칩 전파, 그레이팅 커플러를 통한 방출을 확인하였다.

상세 분석

이 연구는 고효율 양자광원을 실리콘-질소(SiN) 기반 포토닉 집적 회로에 도입하기 위한 구조적 혁신을 제시한다. 기존의 테이퍼 파동가이드 방식은 GaAs와 SiN 사이의 굴절률 차이(n ≈ 3.4 vs. 2.0) 때문에 수백 마이크로미터에 이르는 긴 테이퍼와 정밀한 정렬이 필요했으며, 제작 공정의 복잡성과 손실을 크게 증가시켰다. 저자들은 이러한 한계를 극복하기 위해 두 개의 평면이 교차하는 ‘결합 교차파동가이드(coupled crossover waveguide)’를 도입하였다. 이 구조는 수직으로 겹친 GaAs와 SiN 파동가이드가 일정 각도(≈ 8°)와 간격(≈ 200 nm)으로 교차하면서 에반스센트 결합을 일으키도록 설계되었으며, 이는 전통적인 방향성 커플러와 유사하지만 짧은 상호작용 길이(≈ 5 µm)만으로도 거의 완전한 전력 전달을 가능하게 한다.

광학 설계는 크게 네 단계로 나뉜다. 첫째, 2D PhC 나노공진기를 이용해 QD 방출을 단일 모드로 집중시킨다. 여기서는 다중 단계 이종구조(heterostructure) 공진기를 사용해 Q≈1,020의 파동가이드 제한 Q값을 얻었으며, 이는 Purcell 인자 42에 해당한다. 또한 포톤밴드갭 효과로 비공진 모드 방출을 10배 억제해 β‑factor(b)≈99.8 %를 달성했다. 둘째, 공진기와 W1 PhC 파동가이드를 고효율(h₁ > 99.9 %)로 연결하고, 이를 다시 테이퍼형 PhC 파동가이드와 GaAs 와이어 파동가이드 사이에 연결해 h₂≈92.7 %를 얻었다. 셋째, 설계된 결합 교차구조에서 시뮬레이션을 통해 h₃≈99.4 %의 전송 효율을 예측했으며, 교차각과 간격에 대한 민감도가 낮아 제조 공정의 허용 오차가 크게 완화된다. 마지막으로 전체 시스템의 이론적 효율 η_total = b·h₁·h₂·h₃≈91.8 %에 도달한다.

실험적으로는 전이 프린팅(transfer printing) 방식을 이용해 GaAs 기반 QD‑SPS를 SiN 파동가이드 위에 정밀히 배치하였다. 300 nm 유리 박막을 상부에 덮어 수직 비대칭에 의한 편광 변환 손실을 억제하고, 그레이팅 커플러를 통해 각각 GaAs와 SiN 파동가이드에서 방출을 수집했다. 저온(≈ 55 K) PL 측정에서 공진기와 QD 피크가 918 nm 부근에 겹치며, 시간분해 PL에서 방사 수명이 0.2 ns(순수 QD는 0.6 ns)로 감소, 실험적 Purcell 인자 3.3을 확인했다. 이는 설계된 Q-factor가 제작 과정에서 감소(실제 Q≈2,070)된 것과 일치한다. 전송 효율 h₃는 실험적으로 43 %로, 구조적 변형 및 굴절률 오차가 원인으로 추정된다. 최종적으로 전체 시스템 효율은 약 16.5 %로, 이론치와 차이가 있지만, 단일광자 방출의 반양자 상관(g^(2)(0)≈0.34)까지 확인하였다.

핵심적인 통찰은 결합 교차파동가이드가 큰 굴절률 불일치를 가진 이종 재료 간의 효율적인 전력 전달을 가능하게 하며, 짧은 상호작용 구간과 각도에 대한 관용도가 제조 공정의 복잡성을 크게 낮춘다는 점이다. 또한 PhC 나노공진기와 결합함으로써 높은 β‑factor와 Purcell 강화가 동시에 달성되어, SiN 기반 대규모 양자 포토닉 회로에 고성능 단일광자원을 손쉽게 삽입할 수 있는 실용적인 경로를 제시한다. 향후 h₂와 Q-factor 최적화를 통해 전체 효율을 50 % 이상으로 끌어올릴 여지가 충분히 존재한다.
