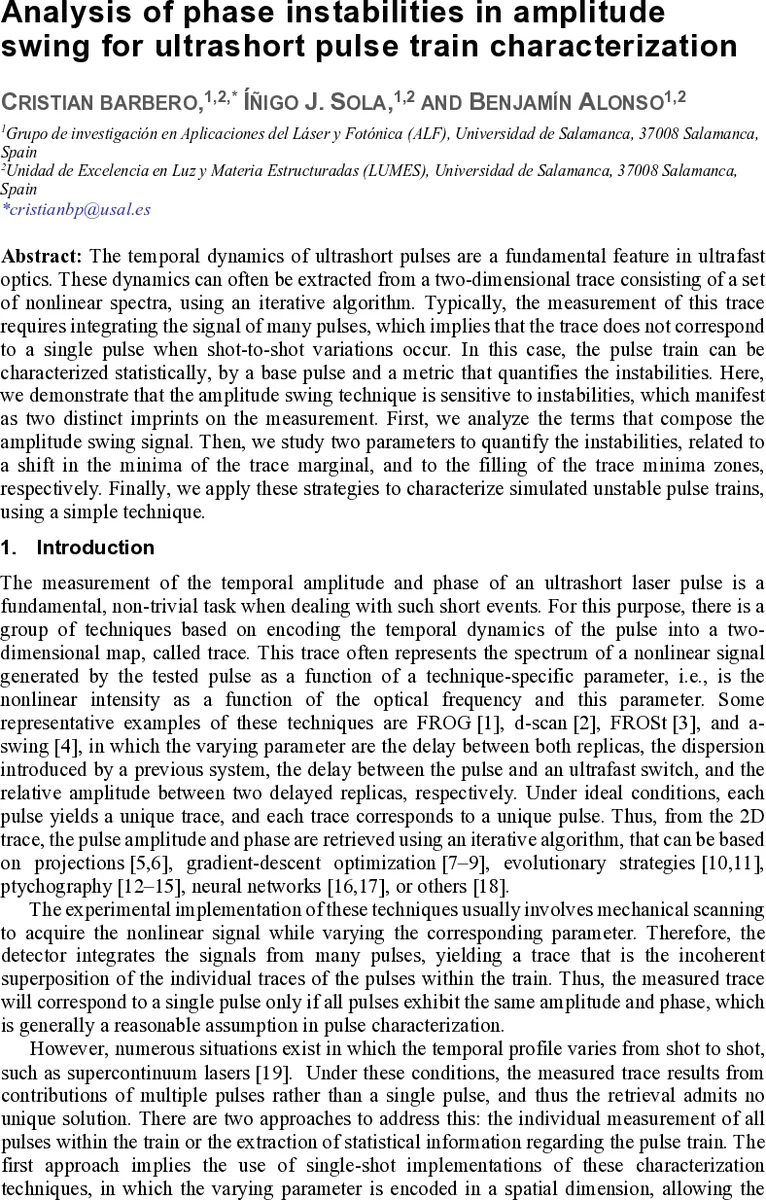

진폭 스윙으로 초단펄스 열의 위상 불안정성 탐지

초록

본 논문은 진폭 스윙(a‑swing) 기법이 펄스 열의 샷‑투‑샷 위상 변동에 민감함을 보이고, 두 가지 정량적 지표(마진 최소점 이동 및 최소 강도 구역 채움)를 제시한다. 시뮬레이션된 불안정 펄스 열을 대상으로 퓨리에 분석과 ptychographic 복원을 수행해 기법의 유효성을 검증한다.

상세 분석

논문은 먼저 a‑swing 측정의 수학적 모델을 전개한다. 두 개의 시간‑지연 복제광을 다중‑축 파장판(MWP)과 선형 편광판(LP)으로 조절한 뒤, 비선형 결정에서 생성된 SHG 스펙트럼을 2차원 트레이스로 기록한다. 전기장 E(ω,θ) 는 cos θ와 sin θ 항의 선형 결합으로 표현되며, 그 제곱인 강도 I(ω,θ) 는 짝수 차수 코사인 급수(최대 8차)로 전개된다. 이때 각 코사인 계수 sₙ(ω)는 퓨리에 계수와 직접 대응하고, 트레이스의 주축 마진 M_θ(θ) 와 주파수 마진 M_ω(ω) 은 s₀, s₂, s₄ 등 특정 계수에 비례한다는 점을 강조한다. 따라서 트레이스 자체만으로도 펄스의 위상 부호와 변동을 사전 판단할 수 있다.

다음으로 저자는 샷‑투‑샷 위상 변동을 파라미터 ε 으로 조절한 5개의 펄스 열을 생성한다. 기본 펄스는 800 nm 중심, 50 fs FTL 지속시간, GDD = ‑3000 fs², TOD = +10⁵ fs³을 갖는다. 각 펄스는 동일한 스펙트럼에 무작위 위상 노이즈를 추가하고, 3차 초가우시안 필터로 부드럽게 만든다. ε 값이 커질수록 FWHM과 두 번째 모멘트(SM) 모두 증가해 펄스가 점점 넓어지고 복잡한 꼬리를 형성한다.

트레이스 시뮬레이션은 MWP 위상 지연을 1.5π(쿼터‑웨이브플레이트)와 π(하프‑웨이브플레이트) 두 경우로 나누어 수행한다. 1.5π에서는 위상 변동이 퓨리에 계수 s₂(ω)와 s₆(ω) 의 부호를 반전시켜 마진 M_θ(θ) 의 최소점이 이동한다. 저자는 최소점 이동 거리 Δθ_min을 정량화 지표 η_shift (식 10)으로 정의했으며, ε가 증가할수록 η_shift이 0→1으로 선형에 가깝게 상승한다. 반면 π 경우에는 트레이스의 최소 강도 구역이 부분적으로 채워지는 현상이 나타난다. 이를 “null‑zone filling”이라고 부르고, 복원 과정에서 발생하는 오류 분포 E(ω,θ) 의 평균 제곱값을 정규화한 η_fill (식 10 변형)으로 측정한다. η_fill 역시 ε에 비례해 0에서 1까지 확대된다.

복원 알고리즘은 기존 a‑swing용 ptychographic 방법을 그대로 적용했으며, G‑error(식 9)는 최소 강도 구역에서의 차이 때문에 불안정 펄스에서도 2 % 이하로 낮게 유지된다. 이는 G‑error만으로는 불안정성을 감지하기 어렵다는 중요한 교훈을 제공한다. 대신 앞서 제시한 두 지표는 트레이스 자체에서 바로 추출 가능하므로, 실험적 실시간 모니터링에 유리하다.

마지막으로 저자는 a‑swing이 다른 파라미터(예: 스펙트럼 폭, 비선형 매질)에도 적용 가능함을 언급하며, 퓨리에 계수 분석을 통해 보다 정교한 복원 전략(예: 가중치‑조정 퓨리에 역변환) 개발의 가능성을 제시한다. 전체적으로 논문은 a‑swing이 기존 FROG·d‑scan 등과 달리 “통계적 불안정성”을 직접적인 시그널 변형으로 드러내는 강점을 강조한다.
