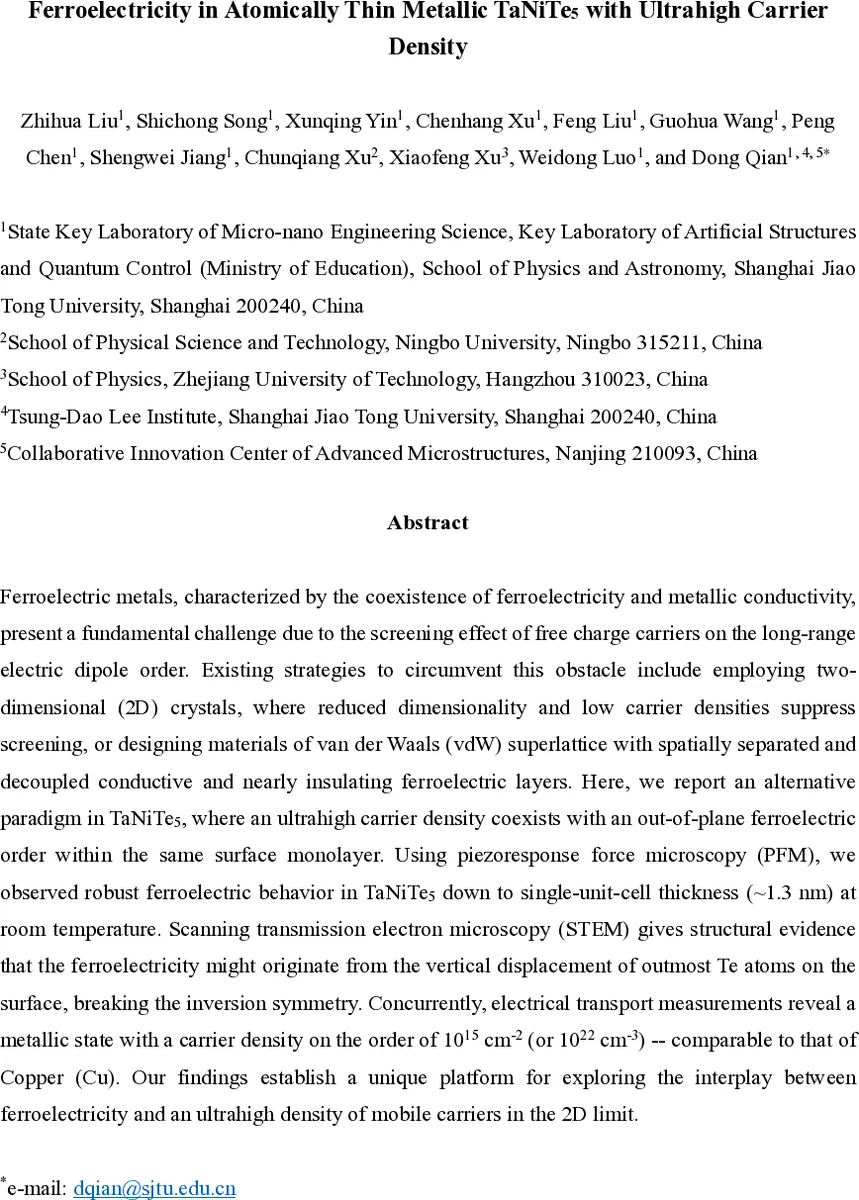

초고밀도 전자를 품은 원자층 두께 페로일렉트릭 금속 TaNiTe₅

초록

**
TaNiTe₅는 1‑유닛셀(≈1.3 nm)까지 얇게 만들면 실온에서 외부 전기장을 이용해 전이 가능한 out‑of‑plane 페로일렉트릭 도메인을 보이며, 동시에 10¹⁵ cm⁻² 수준(≈10²² cm⁻³)의 초고밀도 전하를 갖는 금속 전도성을 유지한다. 이는 표면 Te 원자의 수직 변위에 의해 비대칭이 발생하면서 발생한 것으로, 전자·정공이 거의 동일한 두 밴드가 공존하는 2‑밴드 모델로 전기 전도 특성이 설명된다.

**

상세 분석

**
본 연구는 전통적인 금속 수준의 전하 밀도(≈10²² cm⁻³)와 동시에 전기적 전이 가능한 페로일렉트릭 순서를 유지할 수 있는 2차원 물질을 최초로 구현한 사례이다. TaNiTe₅는 원래 중심대칭을 갖는 Cmcm 구조이지만, (010)면을 자연적으로 절단하면 최외각 Te 원자가 위·아래로 각각 약 –9 %와 +16 % 정도 이동한다. 이러한 비대칭 변위는 STEM 이미지에서 직접 확인되었으며, 전하 스크리닝이 강한 금속 내에서도 전기 쌍극자 순간을 유지하게 만든 핵심 구조적 요인이다.

PFM 실험에서는 hBN으로 5 nm 정도 보호된 얇은 플렉스가 전기적 스위칭을 보이며, 1 UC부터 4 UC까지 모두 ‘버터플라이’ 형태의 진폭 루프와 약 180° 위상 전이를 나타냈다. 전압을 ±4 V 이하로 제한하면 히스테리시스가 사라지는 점은 전이 가능한 페로일렉트릭 특성을 명확히 증명한다. hBN 없이도 동일한 현상이 관찰돼, 외부 캡슐이 효과를 인위적으로 만든 것이 아님을 확인하였다.

전기 전도성 측정에서는 4 UC 샘플이 300 K에서 ρ≈13 µΩ·cm, 2 K에서 ρ≈6.2 µΩ·cm의 금속적 저항을 보였다. MR과 Hall 데이터는 두 종류의 전하(전자·정공)가 거의 동등한 농도(≈10¹⁵ cm⁻²)와 이동도(≈100 cm²·V⁻¹·s⁻¹)를 갖는 2‑밴드 모델로 잘 맞는다. 특히 저온에서 관찰된 약한 반전 효과(WAL)는 스핀‑궤도 결합이 강한 반도체/반금속 계열과 일치한다.

전하 밀도는 4 UC 전체에 대해 6 × 10¹⁵ cm⁻²(≈10²² cm⁻³)로, 이는 구리와 동등하거나 그보다 약간 낮은 수준이다. 기존 2‑차원 페로일렉트릭 금속(예: WTe₂, MoTe₂)은 10¹³ cm⁻² 수준의 낮은 전하 밀도에서만 페로일렉트릭성을 유지했지만, TaNiTe₅는 그 한계를 뛰어넘어 ‘초고밀도 페로일렉트릭 금속’이라는 새로운 패러다임을 제시한다.

또한, AFM 팁을 이용한 전기적 도메인 쓰기 실험에서 ±9 V 전압으로 1 UC·2 UC·벌크 시료 모두에 직사각형 도메인을 영구(≥1 h)하게 기록할 수 있었으며, 위상 차이는 약 180°에 가깝게 복원 가능했다. 이는 실제 디바이스에 적용 가능한 스위처블 전하 저장 매체로서의 가능성을 시사한다.

마지막으로 DFT 계산은 최외각 Te 원자의 수직 변위가 밴드 구조에 미치는 영향을 최소화함을 보여, 전도 전자와 페로일렉트릭 순서가 동일한 층에서 공존할 수 있음을 이론적으로도 뒷받침한다.

요약하면, TaNiTe₅는 (i) 원자층 두께까지 얇아져도 실온에서 out‑of‑plane 페로일렉트릭 스위칭을 보이며, (ii) 전통적인 금속 수준의 초고밀도 전하를 유지하고, (iii) 구조적 비대칭이 전하 스크리닝을 극복하는 메커니즘을 제공한다는 점에서 차세대 전자·스핀트로닉스 및 저전력 메모리 소재로서 큰 잠재력을 가진다.

**
