청정에너지전환을위한AgBiSCl2의광전열전다중기능성

초록

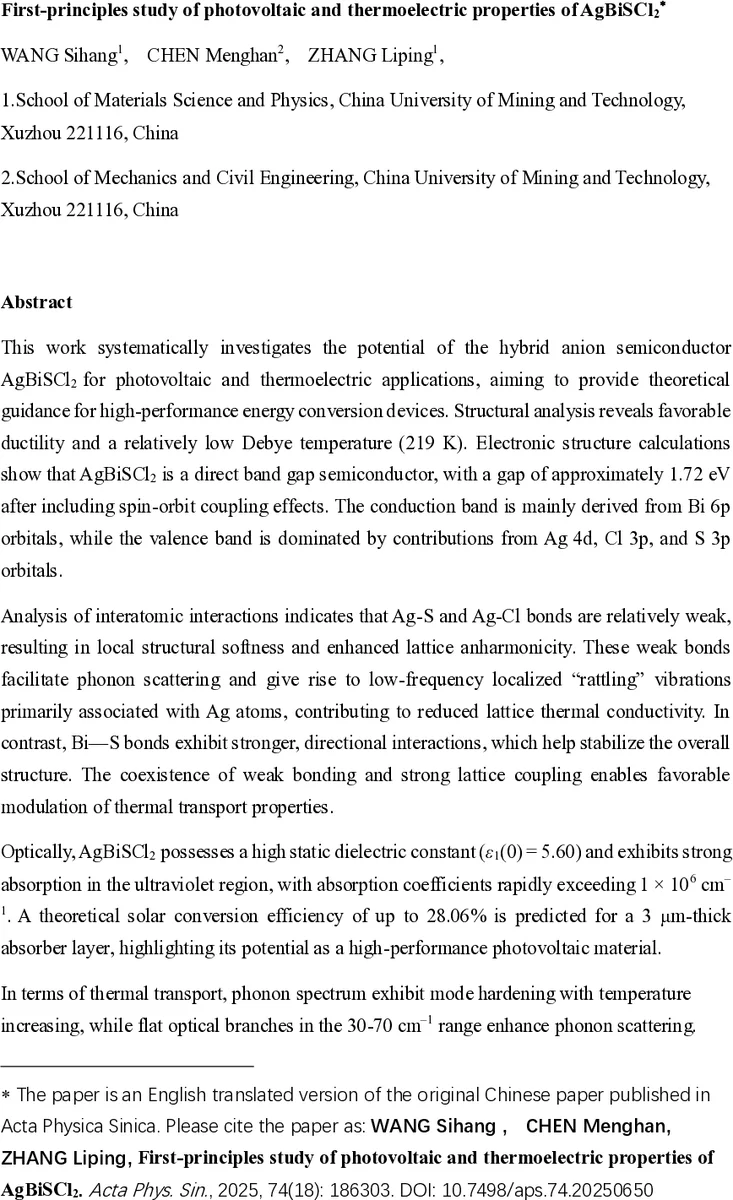

AgBiSCl₂는 약한 Ag‑S·Ag‑Cl 결합과 강한 Bi‑S 결합이 공존하는 혼합음이온 구조로, 낮은 Debye 온도와 높은 정전용량을 갖는다. 약한 결합에 의한 Ag 원자 ‘래틀링’ 진동이 격자열을 크게 억제해 열전도율을 낮추고, 광학적으로는 자외선 영역에서 강한 흡수를 보인다. 전자전달에서는 p‑형이 높은 Seebeck 계수를, n‑형이 높은 전기전도도를 나타내며, 700 K에서 ZT가 p‑형 0.77, n‑형 0.69에 달한다. 따라서 이 물질은 고효율 광전·열전 복합소자로의 활용 가능성을 제시한다.

상세 분석

본 논문은 첫 원리 계산을 통해 AgBiSCl₂의 구조·결합·전기·광학·열전 특성을 전방위적으로 분석하였다. 구조적으로는 Cmcm 공간군에 속하는 사방정계이며, Ag⁺는 두 개의 S²⁻와 네 개의 Cl⁻에 의해 6배위 옥타헬론을 형성하고, Bi³⁺는 두 개의 S²⁻와 여섯 개의 Cl⁻에 의해 8배위 환경을 갖는다. 계산된 탄성 상수와 B/G 비(2.19)·포아송 비(0.30)는 재료가 연성·인성 모두 우수함을 시사한다. 특히 Debye 온도 219 K는 격자 진동이 부드러워 열전도율 저하에 기여함을 의미한다. 전자 구조는 SOC와 HSE06을 적용했을 때 직접 밴드갭 1.72 eV를 보이며, 전도밴드는 Bi 6p가, 원자가 밴드는 Ag 4d·Cl 3p·S 3p가 주로 기여한다. 전자-포논 상호작용을 분석한 결과, Ag‑S·Ag‑Cl 결합이 약해 Ag 원자에서 저주파 ‘래틀링’ 모드가 형성되고, 이는 강한 비조화성을 유도해 포논 수명과 그룹 속도를 크게 감소시킨다. 이러한 비조화성은 온도 상승에 따라 포논 스펙트럼이 강직화되는 현상과 결합해, 300 K에서 κ_L가 0.246 W·m⁻¹·K⁻¹, 700 K에서 0.132 W·m⁻¹·K⁻¹로 매우 낮은 값을 유지한다. 전기 전도성은 전자-포논 산란(ADP, IMP, POP)과 Matthiessen 법칙을 이용해 계산했으며, p‑형은 높은 Seebeck(≈‑250 µV·K⁻¹)와 낮은 전도도를, n‑형은 낮은 Seebeck와 높은 전도도(≈10⁴ S·m⁻¹)를 보였다. 전력인자 S²σ는 온도에 따라 p‑형이 우세했으며, ZT는 700 K에서 p‑형 0.77, n‑형 0.69에 도달한다. 광학적으로는 정전용량 ε₁(0)=5.60이며, 자외선(≈3 eV)에서 흡수 계수 1×10⁶ cm⁻¹를 초과한다. 3 µm 두께의 흡수층을 가정한 광전 변환 효율은 28 %에 달한다. 종합적으로, 약한 Ag‑X 결합에 의한 ‘래틀링’ 효과와 강한 Bi‑S 결합에 의한 구조 안정성이 동시에 존재함으로써, 열전도율 저하와 전자 이동성 유지라는 이상적인 열전 특성을 구현한다. 이는 고온 열전 소자와 동시에 자외선 광전 소자로의 이중 활용 가능성을 열어준다.
