게르마늄 60도 전위에서 나타나는 전자 상태·스핀궤도 결합·반강자성

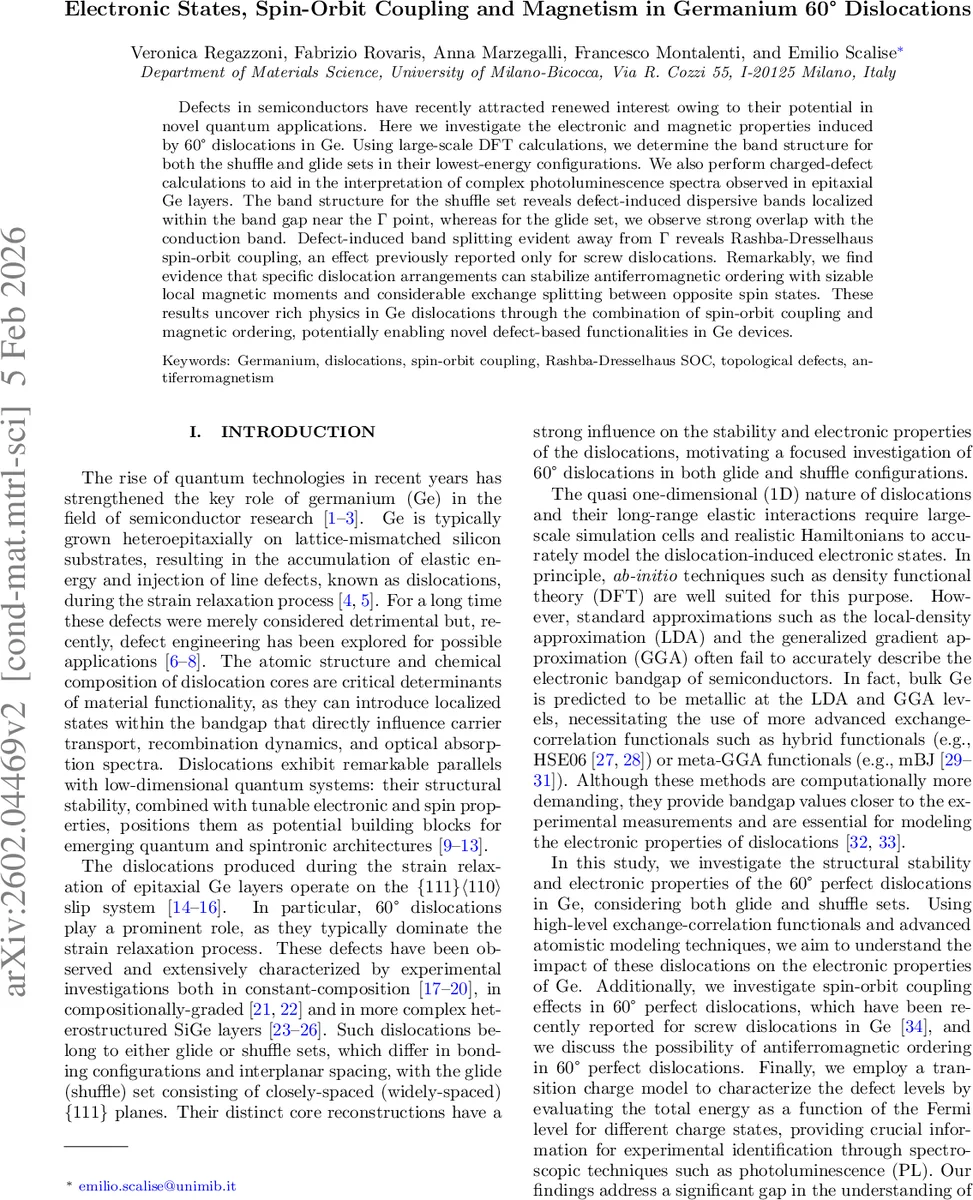

초록

본 연구는 대규모 DFT와 mBJ·SOC 계산을 이용해 Ge의 60° 전위(Shuffle·Glide 두 종류)의 구조·에너지 안정성, 전자 밴드 구조, 라시바·드레스베르그 스핀‑궤도 결합, 그리고 특정 전위 배열에서 나타나는 반강자성 현상을 체계적으로 조사한다. Shuffle 전위(S3 재구성)는 밴드갭 내부에 0.66 eV에 걸친 분산 결함 밴드를 형성하고 20 meV 규모의 스핀 분할을 보이며, Glide 전위는 전도밴드와 강하게 겹친 얕은 결함 밴드를 만든다. 전하 전이 모델을 통해 전위 전하 준위도 제시하였다.

상세 분석

이 논문은 Ge(001) 기판 위에 형성되는 60° 전위의 두 대표적인 코어 구조인 Shuffle(S3)와 Glide를 DFT‑mBJ(meta‑GGA)와 전자 스핀‑궤도 결합(SOC)을 포함한 고정밀 계산으로 분석한다. 구조 최적화 결과, Glide 코어가 S3보다 1.22 eV/Å 낮은 에너지를 가져 가장 안정적인 형태임을 확인했으며, S3는 세 가지 후보 중 가장 낮은 에너지(S3 < S2 < S1)로 선택되었다. 전자 밴드 구조는 전위가 1차원적인 특성을 가지므로 Γ–X(전위 축) 방향으로 강한 분산을 보이며, 이를 unfold‑2‑Bloch으로 해석해 코어 원자에 국한된 결함 밴드를 추출하였다. Shuffle S3 코어에서는 Γ점 근처에 두 개의 분산 결함 밴드가 0.66 eV에 걸쳐 존재하고, Γ에서의 이중성은 k‑점 이동에 따라 20 meV까지 스핀 분할을 나타낸다. 스핀 텍스처 분석은 전위 축을 중심으로 나선형(helical) 구조를 보이며, 이는 Rashba‑Dresselhaus형 SOC의 전형적인 신호이다. 이는 60° 전위가 screw 성분을 포함하고 있기 때문에 screw 전위에서 보고된 SOC와 동일한 메커니즘이 작용함을 의미한다. Glide 코어에서도 유사한 스핀 분할(최대 7 meV)이 관찰되지만, 결함 밴드가 전도밴드와 겹쳐 스핀 텍스처가 흐릿하게 나타난다. 전하 전이 모델을 적용해 전위의 전하 상태(0, +1, ‑1 등)의 형성 에너지를 Fermi 레벨 함수로 전개함으로써, 실험적 PL 스펙트럼과 직접 비교 가능한 전이 준위를 제시하였다. 가장 흥미로운 결과는 S3 전위 배열에서 국부적인 전자 밀도가 크게 집중되어 자가 스핀 편극이 발생하고, 스핀‑극화된 전자들이 반강자성(AFM) 배열을 형성한다는 점이다. 계산된 로컬 자기 모멘트는 약 0.5 μ_B 수준이며, 서로 반대 방향의 스핀 사이에 0.15 eV 정도의 교환 분할이 존재한다. 이는 전위 코어가 단순히 전자 트랩을 넘어서 스핀트로닉스 기능을 수행할 수 있음을 시사한다. 전체적으로, 대규모 전위‑쌍(dipole) 모델을 사용해 상호작용 효과와 개별 전위의 고유 특성을 구분함으로써, 전위‑전하‑스핀 상호작용을 정량적으로 파악했다. 이 연구는 Ge 기반 고성능 전자·광학·스핀트로닉 소자에서 전위 엔지니어링을 통한 새로운 기능 구현 가능성을 제시한다.
