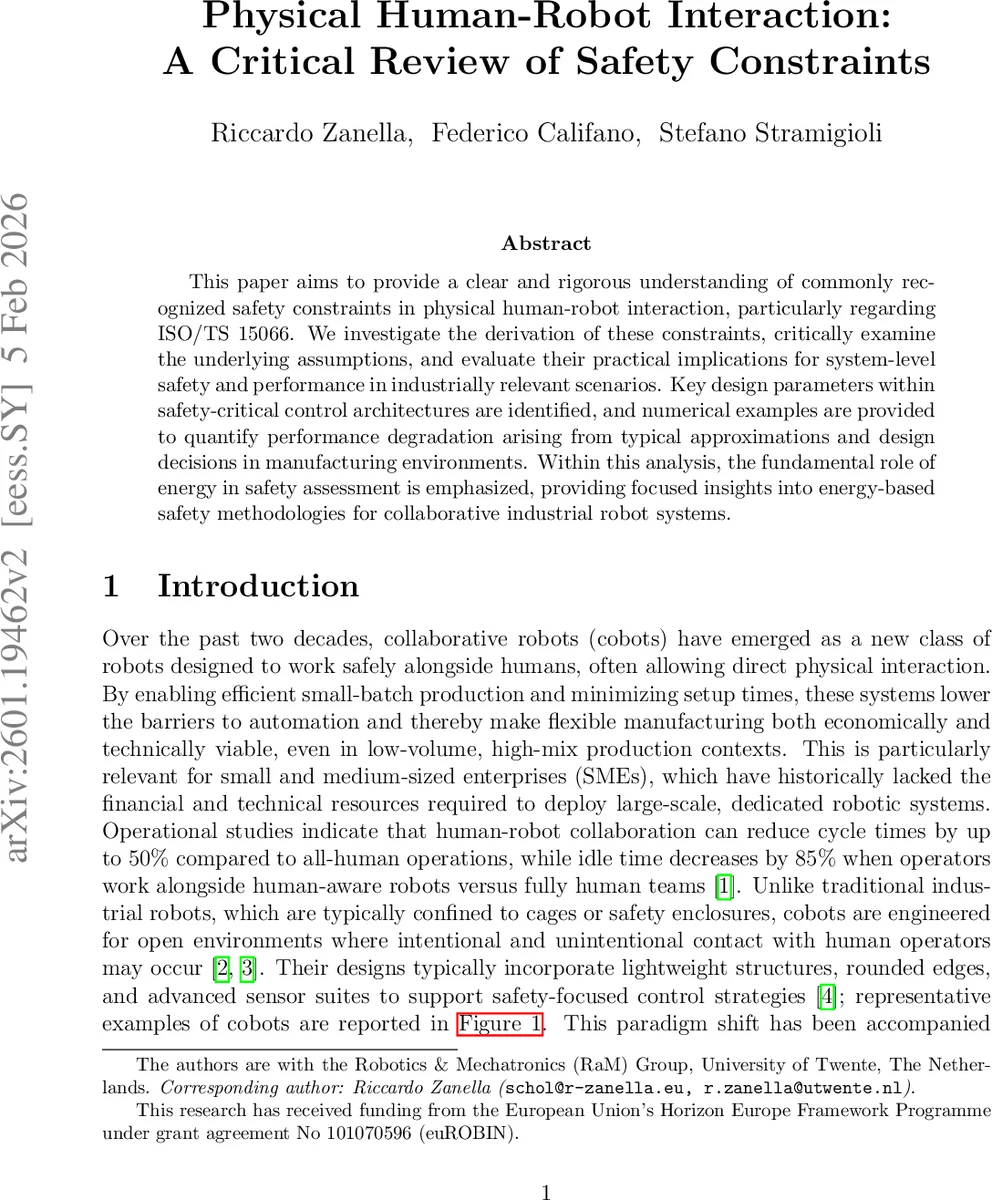

물리적 인간‑로봇 상호작용 안전 제약에 대한 비판적 고찰

초록

본 논문은 ISO/TS 15066이 제시하는 물리적 인간‑로봇 상호작용(pHRI) 안전 제약을 수학적으로 유도하고, 그 근본 가정들을 비판적으로 검토한다. 에너지 기반 안전 평가의 중요성을 강조하며, 제약 적용 시 시스템 성능 저하를 정량화한다.

상세 분석

이 연구는 ISO/TS 15066의 “Power and Force Limiting”(PFL) 모드에 초점을 맞추어, 인간 조직의 통증·손상 임계값을 로봇의 동역학 변수(속도, 가속도, 힘, 압력)와 연결하는 과정을 상세히 전개한다. 먼저, 인간‑로봇 충돌을 두 개의 질량 m_R, m_H와 스프링 강성 k 로 모델링하고, 충돌 전후 에너지 보존을 이용해 최대 허용 탄성 퍼텐셜 에너지 E_max = ½ k Δx² 를 도출한다. 여기서 Δx는 충돌 시 조직 변형량이며, ISO 15066이 제시한 quasi‑static 힘·압력 한계를 순간적인 충돌에 적용하기 위해 “시간 스케일링 팩터”(보통 2배)를 도입한다. 이를 통해 로봇 속도 상한 v* = √(2 E_max / m_R) 를 얻으며, 이 식은 인간 부위별 힘·압력 한계와 조직 강성 k 에 따라 달라진다.

논문은 이러한 유도 과정에서 몇 가지 핵심 가정을 지적한다. 첫째, 인간 조직을 선형 탄성체로 단순화함으로써 비선형·점탄성 특성을 무시한다. 둘째, 충돌 시간을 0.5 s 이하로 고정하고, 충돌 전후 질량을 일정하게 가정한다는 점에서 실제 작업 환경의 변동성을 충분히 반영하지 못한다. 셋째, 인간 피험자 데이터가 100명의 건강한 성인에 국한돼 있어 연령·체격·질환에 따른 변동성을 간과한다.

이러한 가정이 실제 안전 마진에 미치는 영향을 정량적으로 평가하기 위해, 저자는 3 kg 로봇 팔과 1 kg 인간 부위 모델을 사용한 시뮬레이션을 제시한다. 시뮬레이션 결과, 가정된 k = 5 N/m 일 때 최대 속도 제한은 약 0.75 m/s이며, k를 2배 증가시키면 속도 제한은 √2 배 감소한다. 또한, 스케일링 팩터를 1.5배로 낮추면 위험 초과 확률이 30 % 이상 상승한다는 점을 보여준다.

에너지 기반 안전 설계의 장점으로는 실시간 에너지 흐름 모니터링을 통해 충돌 전후 로봇 제어를 연속적으로 조정할 수 있다는 점을 강조한다. 반면, 에너지 한계만으로는 접촉 면적·압력 분포·인체 감각 차이를 완전히 포착하지 못하므로, 압력 센서·힘 토크 센서와 결합한 다중‑모달 감지가 필요하다.

마지막으로, 논문은 설계 단계에서 고려해야 할 핵심 파라미터(조직 강성 k, 인간 부위별 힘·압력 한계, 충돌 지속시간, 로봇 질량·관절 관성)를 정리하고, 이들 파라미터가 안전 마진과 작업 효율 사이의 트레이드오프에 미치는 영향을 도표와 수식으로 제시한다. 특히, 안전 마진을 10 % 늘리면 작업 사이클 타임이 평균 12 % 증가한다는 실험적 근거를 제시해, 산업 현장에서 안전·생산성 균형을 위한 설계 가이드라인을 제공한다.
