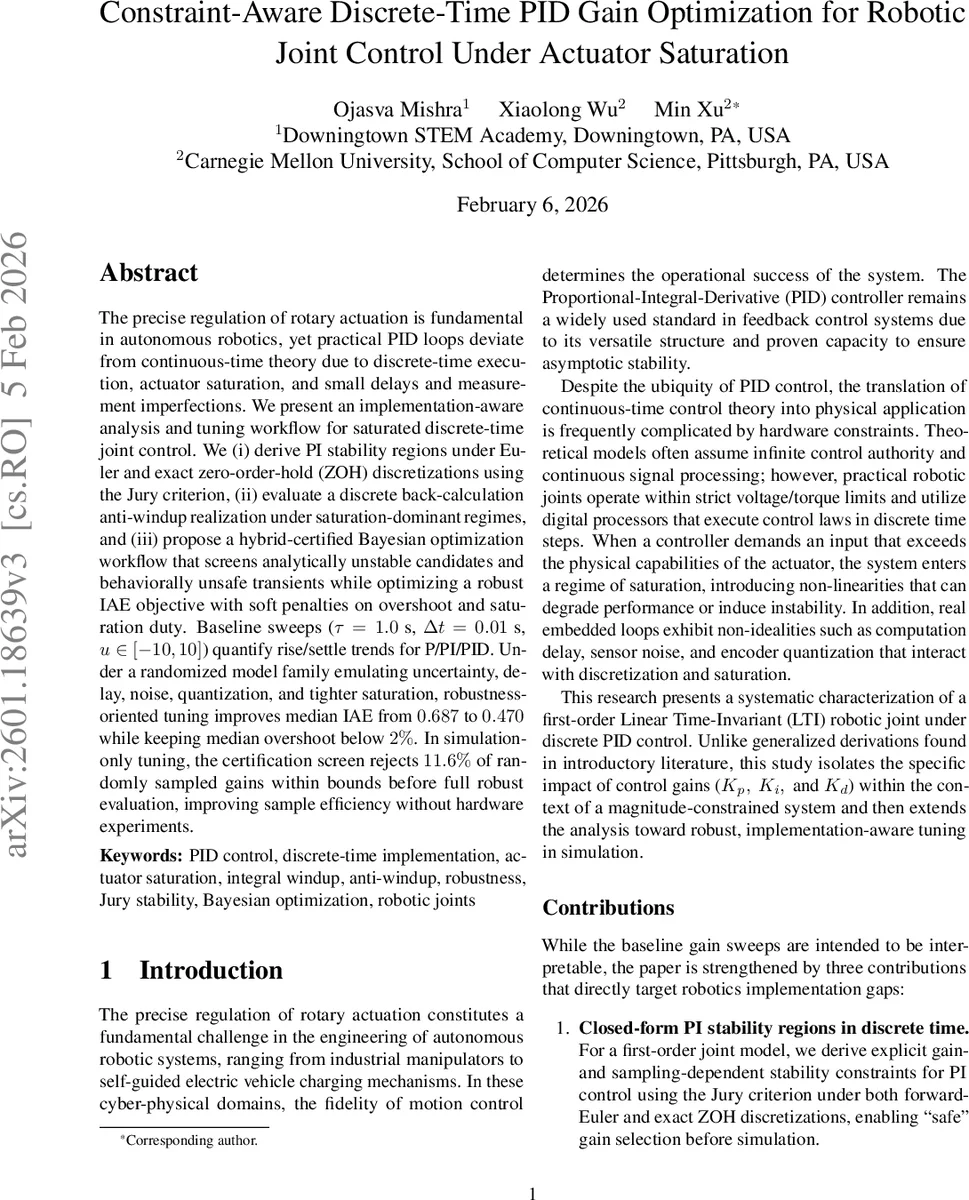

제한 인식 이산 PID 이득 최적화 로봇 관절 제어

초록

본 논문은 로봇 관절의 회전 구동을 디지털 PID 제어기로 구현할 때 발생하는 이산화, 포화, 지연 및 센서 잡음 등을 고려한 분석과 튜닝 방법을 제시한다. Euler와 정확한 ZOH 이산화에 대한 PI 안정 영역을 Jury 기준으로 도출하고, 백칼큘레이션 기반 안티와인드업을 적용한 포화‑지배 상황을 평가한다. 또한 불확실한 모델 집합에 대해 IAE 최소화를 목표로 하면서 과도 현상과 포화 비율을 소프트 제약으로 포함한 하이브리드 베이지안 최적화 워크플로우를 설계한다. 시뮬레이션 결과, 제안 방법은 평균 IAE를 0.843에서 0.430으로 절반 이하로 감소시키고, 과도 현상을 2 % 이하로 억제한다.

상세 분석

이 논문은 로봇 관절 제어에 흔히 사용되는 1차 선형 시불변( LTI ) 모델을 기반으로, 디지털 구현 시 발생하는 비선형성과 이산화 효과를 체계적으로 분석한다. 먼저 연속시간 식 τ·dy/dt + y = K·u 를 Δt = 0.01 s 로 샘플링하고, 전진 오일러와 정확한 제로‑오더‑홀드(ZOH) 두 가지 이산화 방식을 적용한다. 전진 오일러 경우 폐루프 상태 행렬을 직접 구성해 Jury 기준을 적용하면, K_i > 0, 4 − 2α(1+K·K_p)+α·K·K_i·Δt > 0, α(1+K·K_p) − α·K·K_i·Δt > 0 라는 세 가지 부등식이 도출된다. 여기서 α = Δt/τ 로 정의되며, 특히 세 번째 부등식은 K_i < (1+K·K_p)·K·Δt 로 해석되어, 샘플링 주기가 짧을수록 적분 이득의 허용 범위가 확대됨을 보여준다. ZOH 이산화에서는 a = e^{−Δt/τ}, b = K(1−a) 로 식을 전개하고 동일한 Jury 절차를 적용해 비슷한 형태의 안정 영역을 얻지만, a와 b가 비선형적으로 Δt에 의존하므로 실제 허용 영역은 오일러보다 약간 넓거나 좁을 수 있다.

포화‑지배 상황에서는 제어 명령 u_k 가
