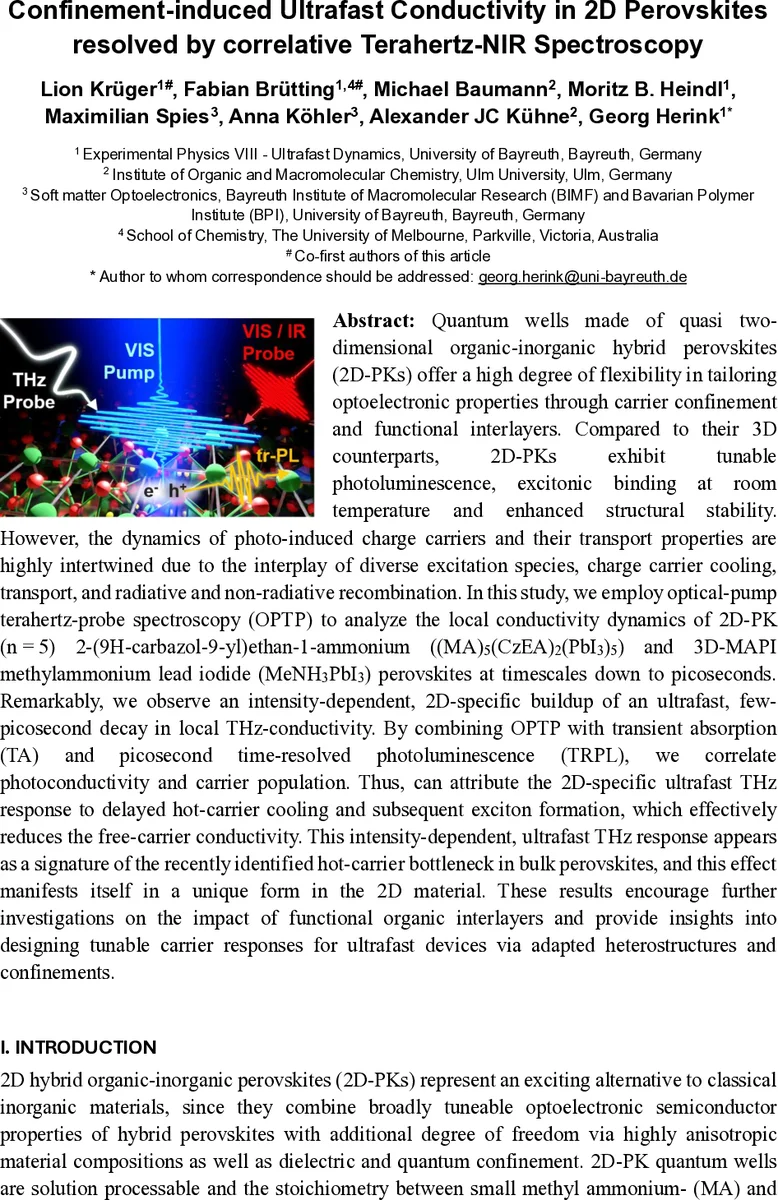

구속에 따른 2D 페로브스카이트 초고속 전도성 탐구

초록

본 연구는 2차원 유기‑무기 하이브리드 페로브스카이트(2D‑PK)와 3차원 MAPI의 광유도 전도성을 광펌프 테라헤르츠 프로브(OPTP)와 동시에 전이 흡수(TA), 초고속 광발광(TRPL)으로 상관 분석하였다. 2D‑PK(n=5)에서 강도 의존적인 피코초 규모의 전도성 감소 현상이 관찰되었으며, 이는 고온 전자·정공의 냉각 지연과 exciton 형성에 기인한다. 결과는 3D MAPI에서 보고된 ‘핫 포논 병목(HPB)’이 2D 구조에서는 exciton‑주도형 전도성 억제로 변형된다는 새로운 통찰을 제공한다.

상세 분석

이 논문은 2D‑PK와 3D‑MAPI의 초기 전하 운반체 동역학을 피코초 시간 해상도로 동시에 측정하기 위해 세 가지 고속 분광법을 결합한 실험 설계를 제시한다. OPTP는 150 fs 펄스를 이용해 1 THz 단일 사이클 파를 생성·검출함으로써 광펌프 후 시료 내부의 순간 전도성을 직접적으로 추출한다. 여기서 전도성 σ(t)는 자유 전하 농도 n(t)와 이동도 μ(t)의 곱으로 표현되며, 전하 냉각·재결합 과정에 대한 민감한 지표가 된다. 동시에, 가시/근적외선 TA는 전도대 최소와 원자가대 최대에서의 포톤 흡수 감소(photobleach, PB)를 측정해 전자·정공의 밴드 엣지 집합을 실시간으로 모니터링한다. TRPL은 415 nm 펌프와 <10 ps 스트릭 카메라를 이용해 방출 강도와 시간 의존성을 기록함으로써 복합 재결합 메커니즘(단일광자, 복합광자, Auger 등)을 정량화한다.

실험 결과, 3D‑MAPI에서는 낮은 플루언스에서 PB와 THz 전도성 신호가 거의 동시적으로 상승하고, 이후 20 ps 이내에 전하가 급속히 냉각되어 전도성이 포화된다. 플루언스를 높이면 PB의 상승이 지연되는 ‘핫 포논 병목’ 현상이 나타나며, 이는 전자‑포논 상호작용이 포화돼 고에너지 전하가 수 ps에 걸쳐 냉각되는 것을 의미한다. THz 신호는 여전히 전하 농도에 비례하지만, 고에너지 전하가 넓은 에너지 분포를 갖기 때문에 전도성 감소가 관찰된다.

반면 2D‑PK(n=5)에서는 저강도에서 PB와 THz 전도성이 거의 일치하지만, 고강도에서는 PB의 지연과 동시에 THz 전도성이 피코초 수준에서 급격히 감소하는 특이한 ‘초고속 디케이’가 나타난다. 저자들은 이를 2D 구조에서 강화된 유전 구속(dielectric confinement)으로 인해 exciton 결합 에너지가 100‑200 meV까지 상승하고, 고온 전하가 냉각 지연 동안 자유 전하 상태를 유지하다가 급격히 exciton으로 전이하면서 전도성이 급감한다고 해석한다. exciton은 전기적으로 중성이며 THz 영역에서 흡수가 거의 없으므로 전도성 감소가 직접적으로 관찰된다. 또한, 이 과정은 플루언스 의존적으로 나타나며, 높은 플루언스에서는 냉각 지연이 길어져 exciton 형성 시점이 뒤로 미뤄져 THz 신호의 피코초 디케이가 더욱 뚜렷해진다.

중간 시간대(100 ps–ns)에서는 3D‑MAPI와 2D‑PK 모두 PB, THz, PL이 거의 동일한 감쇠 곡선을 보이며, 이는 전하 재결합이 주된 손실 메커니즘임을 시사한다. 그러나 2D‑PK에서 고강도 조건에서는 PL과 THz가 약간 다른 감쇠 속도를 보이며, 이는 다중 exciton(바이엑시톤) 및 Auger 재결합이 자유 전하와 exciton 균형에 추가적인 영향을 미친다는 증거로 해석된다.

이러한 결과는 2D‑PK에서 ‘핫 포논 병목’이 단순히 냉각 지연에 머무르지 않고, 강한 exciton 결합과 결합된 전도성 억제 메커니즘으로 전이한다는 새로운 물리적 통찰을 제공한다. 이는 유기층 설계, n값 조절, 그리고 층간 전하 전달 구조를 통해 초고속 광전소자(THz 발진기, 광검출기 등)의 응답 속도와 효율을 정밀하게 튜닝할 수 있는 전략적 기반을 마련한다.
