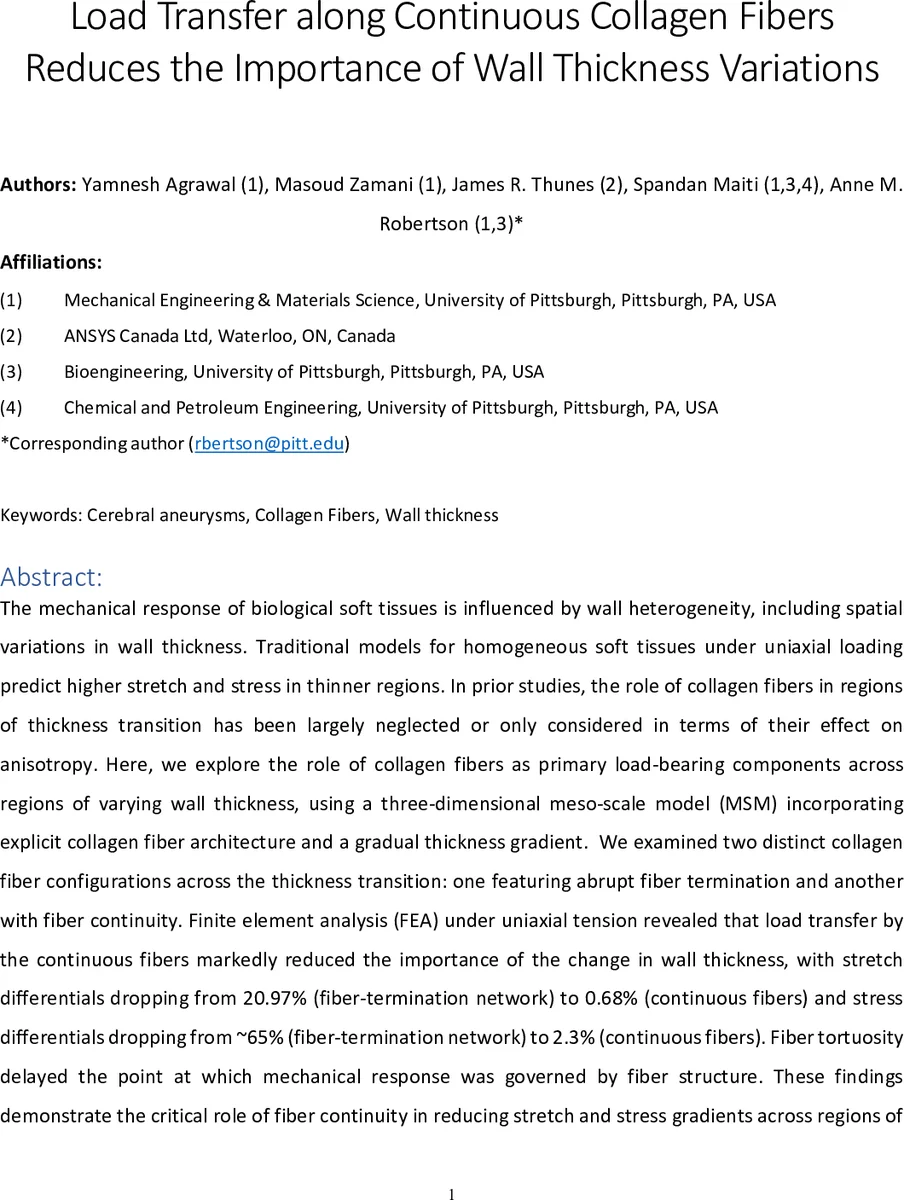

연속 콜라겐 섬유에 의한 하중 전달이 벽 두께 변이의 영향 감소

초록

본 연구는 연속적인 콜라겐 섬유가 두께가 다른 부위 사이에서 하중을 전달함으로써, 얇은 부위에서 발생하는 변형·응력 차이를 크게 완화한다는 것을 3차원 메조스케일 모델과 유한요소 해석을 통해 입증하였다. 섬유가 급격히 끊기는 경우와 연속되는 경우를 비교한 결과, 연속 섬유는 변형 차이를 20% 수준에서 0.7% 수준으로, 응력 차이를 65%에서 2.3%로 감소시켰다. 섬유의 구불함(곡률)도 하중 전달에 영향을 미치는 것으로 확인되었다.

상세 분석

이 논문은 혈관벽과 같은 연부 조직에서 두께가 비균일하게 변하는 경우, 전통적인 균질 모델이 얇은 부위에 과도한 변형과 응력을 예측한다는 한계를 지적한다. 저자들은 이러한 한계를 극복하기 위해 콜라겐 섬유를 명시적으로 모델링한 3차원 메조스케일 대표 부피 요소(RVE)를 구축하였다. 두 가지 섬유 배치를 설정했는데, 하나는 두께 전이 영역에서 섬유가 급격히 단절되는 ‘단절 네트워크’, 다른 하나는 섬유가 연속적으로 전이를 가로질러 연결되는 ‘연속 네트워크’이다. 두 모델 모두 동일한 섬유 부피분율(35.5%)과 동일한 매트릭스(neo‑Hookean) 물성을 사용했으며, 섬유는 1차원 로드 요소로 삽입되어 매트릭스와 강제 결합(kine­matic constraint)되었다.

유한요소 해석 결과, 연속 섬유가 존재할 때 전체 구조가 ‘로드 트랜스퍼 메커니즘’을 형성해 얇은 영역에 집중되는 하중을 두꺼운 영역으로 분산시킨다. 구체적으로, 연속 섬유 네트워크에서는 전이 구간 전체에 걸쳐 섬유 수와 부피가 유지되므로, 섬유가 담당하는 하중이 두께 변화에 따라 급격히 변하지 않는다. 반면, 단절 네트워크에서는 섬유가 얇은 쪽으로 진입하면서 수가 감소하고, 결과적으로 매트릭스가 하중을 전적으로 받아 변형이 크게 증가한다.

또한 섬유의 초기 곡률(구불함)을 나타내는 ‘리크루트 스트레치(λr)’를 1.01, 1.25, 1.5로 변화시켜 섬유의 풀링(Recruitment) 효과를 조사하였다. 높은 λr(즉, 더 구불한 섬유)일수록 섬유가 완전히 장력에 기여하기 전까지 변형이 매트릭스에 의해 흡수되므로, 연속 섬유의 하중 전달 효과가 지연된다. 이는 실제 조직에서 섬유의 비틀림이 국소적인 응력 집중을 완화하는 메커니즘과 일치한다.

파라미터 스터디에서는 두께 전이 구배의 급경사(steeper)와 완만함(smoother), 섬유의 배향각(30°, 45°, 60°), 그리고 연속·단절 섬유의 혼합 비율(0%~100%)을 변형하였다. 결과는 연속 섬유 비율이 증가할수록 변형·응력 균일성이 향상되고, 배향각이 크게 벌어질수록 연속 섬유의 하중 전달 효율이 감소하지만, 완전 연속 네트워크에서는 여전히 두께 변이에 대한 민감도가 크게 낮아진다.

이러한 결과는 기존의 연속체 기반 이방성 모델이 섬유 부피분율 변화와 섬유 연속성을 간과함으로써 발생할 수 있는 오차를 정량적으로 보여준다. 특히, 병변 부위(예: 동맥류, 석회화)에서 섬유가 단절되는 경우, 두께 감소에 따른 응력 집중이 실제보다 크게 과대평가될 위험이 있음을 시사한다. 따라서 고해상도 이미징을 통해 섬유 연속성을 파악하고, 이를 모델에 명시적으로 포함시키는 것이 정확한 생체역학 예측에 필수적이다.
