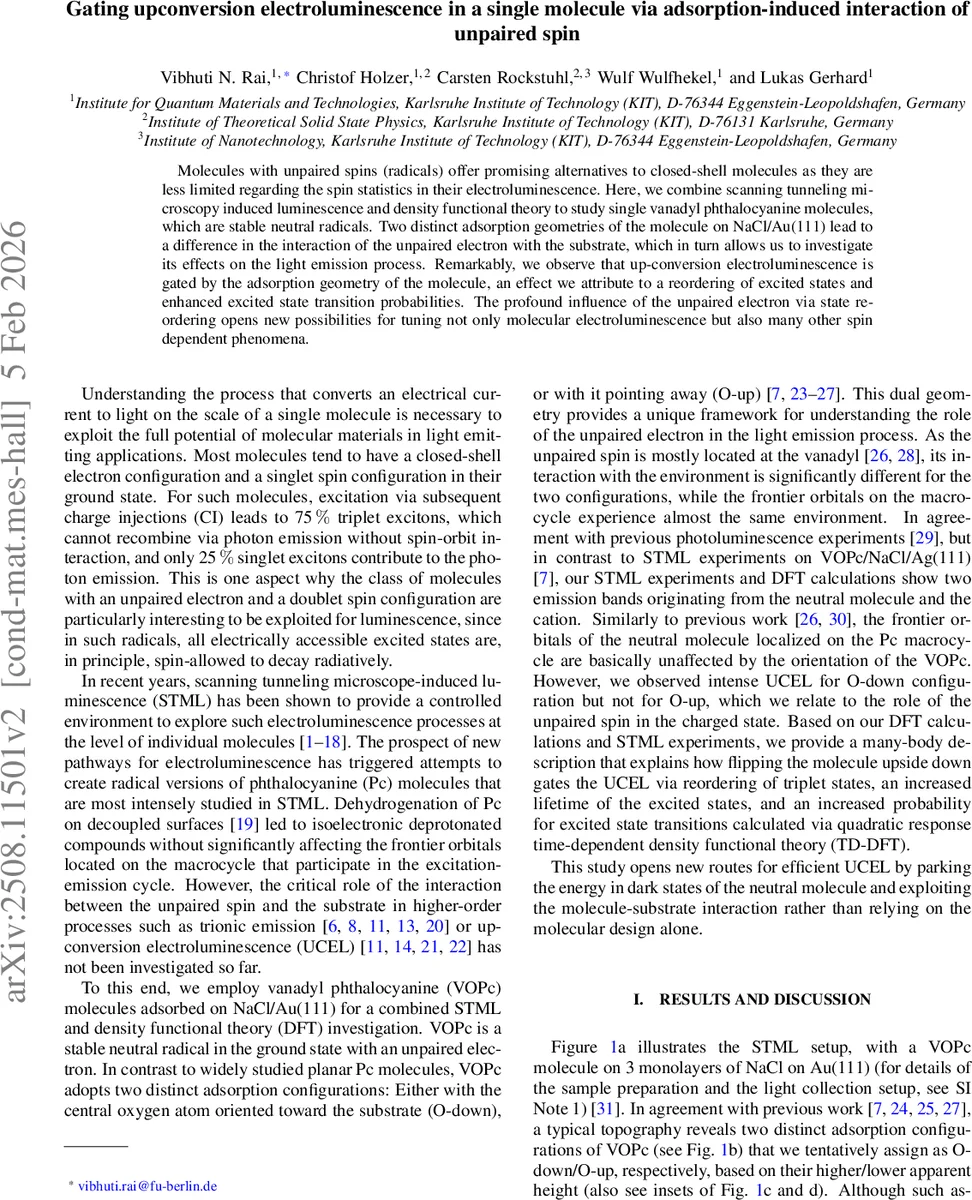

흡착에 의한 스핀 상호작용으로 단일 분자 업컨버전 전광 발광 제어

초록

스캔닝 터널링 현미경 유도 발광(STML)과 DFT를 결합해 NaCl/Au(111) 위에 흡착된 두 가지 배향의 바나듐 옥실 팔라디아졸(VOPc) 라디칼을 조사하였다. 중앙 산소 원자의 방향에 따라 “O‑up”과 “O‑down” 배향이 달라지고, 이는 비짝 전자와 기판 사이의 상호작용을 변화시킨다. 실험적으로 O‑down 배향에서만 전자 에너지보다 높은 광자를 방출하는 업컨버전 전광 발광(UCEL)이 관찰되었으며, 이는 DFT 계산을 통해 전자와 스핀 상태의 재배열, 트리플렛 중간 상태의 낮은 에너지화, 그리고 전이 확률 증가로 설명된다.

상세 분석

본 연구는 라디칼인 VOPc 분자를 NaCl(3 ML)/Au(111) 위에 흡착시켜 두 가지 서로 다른 배향(O‑up, O‑down)을 만든 뒤, 스캔닝 터널링 현미경 유도 발광(STML)과 밀도범함수이론(DFT) 및 시간‑종속 DFT(TD‑DFT)를 이용해 전자·스핀 상호작용이 전광 발광에 미치는 영향을 정밀히 규명하였다. 실험적으로 두 배향 모두 1.80 eV(Q)와 1.45 eV(X⁺) 두 개의 발광 피크를 보였지만, O‑down에서는 Q 피크가 매우 좁은 선폭(≈5.8 meV)과 긴 수명을 나타냈다. 전류 의존성 분석에서 O‑down의 광자 발생률이 전류에 대해 거의 2차에 가까운 지수(α≈1.9)를 보이며, 이는 두 전자가 참여하는 다중 전자 과정, 즉 업컨버전 전광 발광(UCEL)이 진행되고 있음을 시사한다. dI/dV 측정에서는 양이온 공명(PIR)이 –1.35 V에서 시작되며, O‑down에서는 추가적인 –2.0 V 피크가 나타나 전자 포획이 용이함을 보여준다.

DFT 계산에서는 중성 VOPc의 바닥 상태가 이중자 스핀(doublet)이며, O‑down 배향에서는 비짝 전자가 기판에 더 가깝게 위치해 스핀 밀도가 크게 변형된다. TD‑PBE0 및 TD‑CHYF 결과는 Q 피크를 D₃,₄ → D₀ 전이(두 번째 및 세 번째 여기 상태)로, X⁺ 피크를 양이온 트리플렛(T⁺) → T⁰ 전이로 각각 할당한다. 특히 O‑down에서는 낮은 에너지의 “다크” 트리플렛 상태(T₁–₁₂)가 새롭게 등장하는데, 이는 O‑up에서는 전혀 존재하지 않는다. 이러한 트리플렛 상태는 전자 포획 후 D₁,₂ → T₁–₁₂ 전이와 결합해 장시간 살아남는 중간 상태를 제공하고, 이후 D₃,₄ → D₀ 복귀 시 광자 방출을 가능하게 한다. 즉, O‑down에서는 전자 주입 → 양이온 트리플렛 생성 → 낮은 트리플렛으로 전이 → 고여 있는 여기 상태에서 광자 방출이라는 일련의 경로가 열려 UCEL이 활성화된다. 반면 O‑up에서는 트리플렛 상태가 높은 에너지에 위치해 이러한 경로가 차단되므로 UCEL이 억제된다.

이러한 결과는 단순히 분자 설계가 아니라, 분자와 기판 사이의 미세한 구조적·전자적 결합이 스핀 상태와 여기 레벨을 재배열해 전자‑광 변환 효율을 크게 바꿀 수 있음을 보여준다. 특히 라디칼 분자의 비짝 전자를 이용해 “스핀 게이트” 역할을 수행하게 함으로써, 전자 주입 전압 이하에서도 고에너지 광자를 생성하는 새로운 설계 원칙을 제시한다.
