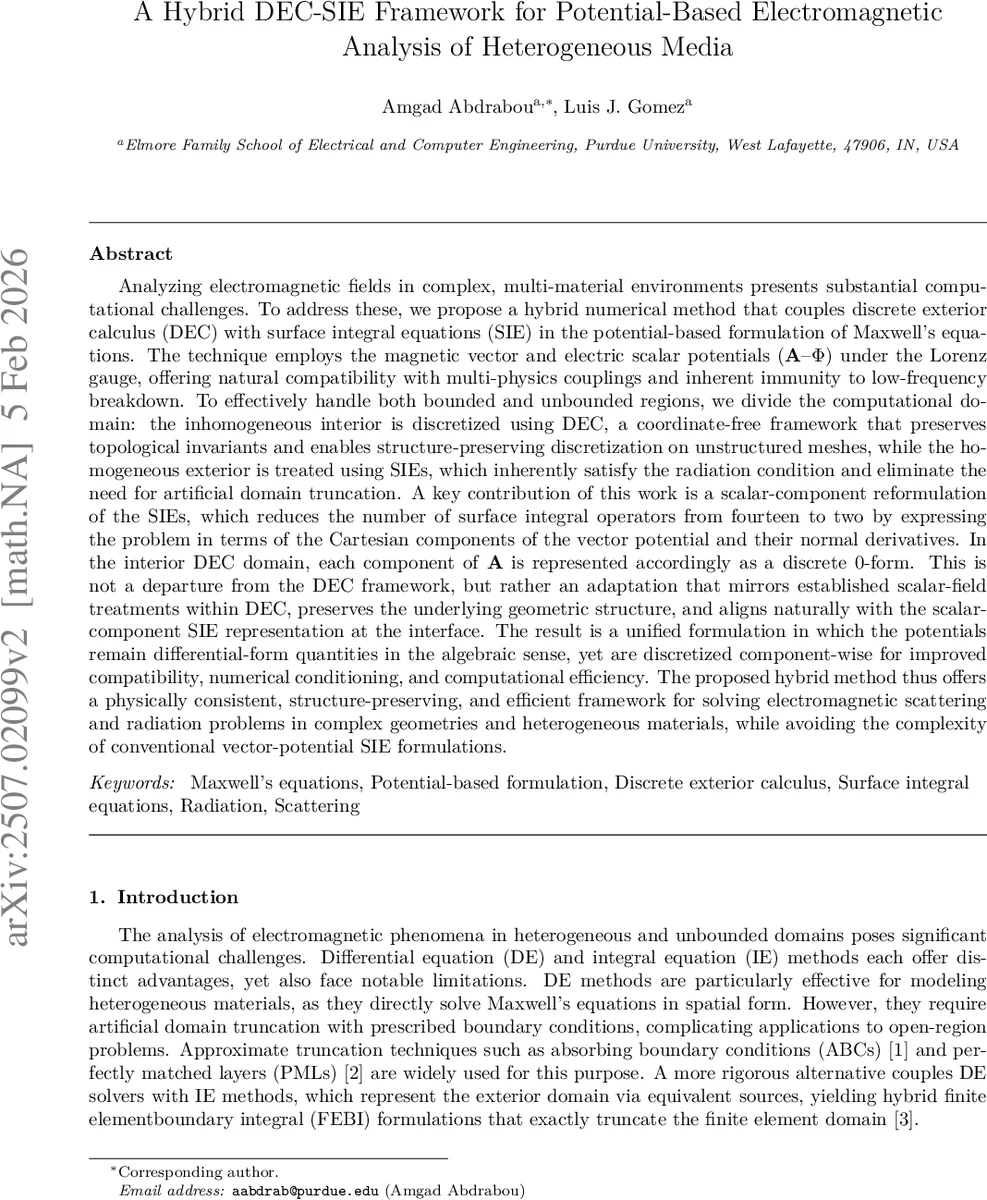

다중재료 전자기 해석을 위한 하이브리드 DEC SIE 잠재 기반 프레임워크

초록

본 논문은 이질적인 내부 영역을 이산 외부 미분기하(DEC)로, 무한 외부 영역을 표면 적분 방정식(SIE)으로 모델링하고, 전자기장을 전위(A‑Φ) 형태로 기술한다. 벡터 전위의 각 직교 성분을 0‑형식으로 취급해 SIE 연산자를 14개에서 2개로 축소함으로써 인터페이스 호환성을 높이고 계산 효율성을 크게 개선한다.

상세 분석

본 연구는 복합 재료와 무한 공간을 동시에 다루어야 하는 전자기 문제에 대해, 기존의 유한 요소(FEM)와 경계 요소(BEM)의 장점을 결합한 새로운 하이브리드 방법을 제시한다. 핵심 아이디어는 전자기장을 전위 기반(A‑Φ)으로 표현하고, 로렌츠 게이지를 적용함으로써 저주파 붕괴 현상을 근본적으로 회피한다는 점이다. 내부의 이질적인 영역은 DEC를 이용해 좌표에 독립적인 형태로 이산화한다. DEC는 k‑형식(0‑형식, 1‑형식 등)을 기하학적 체인에 대한 선형 함수로 해석하며, 위상 불변량과 연속 방정식을 구조적으로 보존한다. 특히, 전위 A의 각 Cartesian 성분을 0‑형식으로 처리함으로써 전통적인 1‑형식(에지 기반) 표현과 달리 표면 적분 방정식과의 결합이 단순화된다. 이는 SIE 측면에서 단일·이중 레이어 연산자(S, D)만을 필요로 하는 스칼라 형태의 경계 조건으로 귀결된다. 기존의 벡터 전위 기반 SIE는 14개의 서로 다른 연산자를 필요로 했으며, 이는 구현 복잡도와 계산 비용을 크게 증가시켰다. 저자들은 A의 각 성분과 그 표면 법선 미분을 이용해 식 (2)와 (3) 형태로 재구성함으로써 연산자 수를 2개로 축소하고, 연산자 행렬의 대칭성 및 조건수를 개선하였다.

DEC와 SIE의 인터페이스에서는 경계 Γ가 완전히 자유공간에 포함되도록 버퍼 영역을 도입한다. 이는 전위 연속성(Φ와 Aτ)의 자연스러운 적용을 가능하게 하며, 인위적인 인공 경계 조건(ABC, PML) 없이도 정확한 복사 조건을 만족한다. 또한, 전위 기반 접근은 전류·전하 연속성을 자동으로 보장하므로, 저주파에서 전기·자기 에너지 스케일 불균형 문제를 회피한다.

수치 실험에서는 복잡한 3차원 이질 구조에 대해 전자기 산란 및 복사 해를 검증하였다. 격자 정밀도와 주파수 변화에 따른 수렴 특성을 확인했으며, 기존 FEM‑BEM 결합 방식에 비해 행렬 차원 감소와 메모리 사용량 감소, 그리고 반복 해석기의 수렴 속도 향상을 보고하였다. 특히, 0‑형식 기반 DEC는 스칼라 라플라시안 연산자를 그대로 활용할 수 있어, 기존 1‑형식 기반 경우에 비해 전처리와 전처리 단계에서의 행렬 조립이 간단해진다.

이와 같이, 전위 기반 하이브리드 DEC‑SIE 프레임워크는 (1) 저주파 안정성, (2) 구조 보존형 이산화, (3) 인터페이스 연산자 최소화, (4) 무한 영역에 대한 정확한 복사 조건 구현이라는 네 가지 핵심 장점을 제공한다. 향후 다중 물리 현상(전기·열·기계 연계)이나 비선형 재료 모델링에도 자연스럽게 확장될 가능성이 크다.
