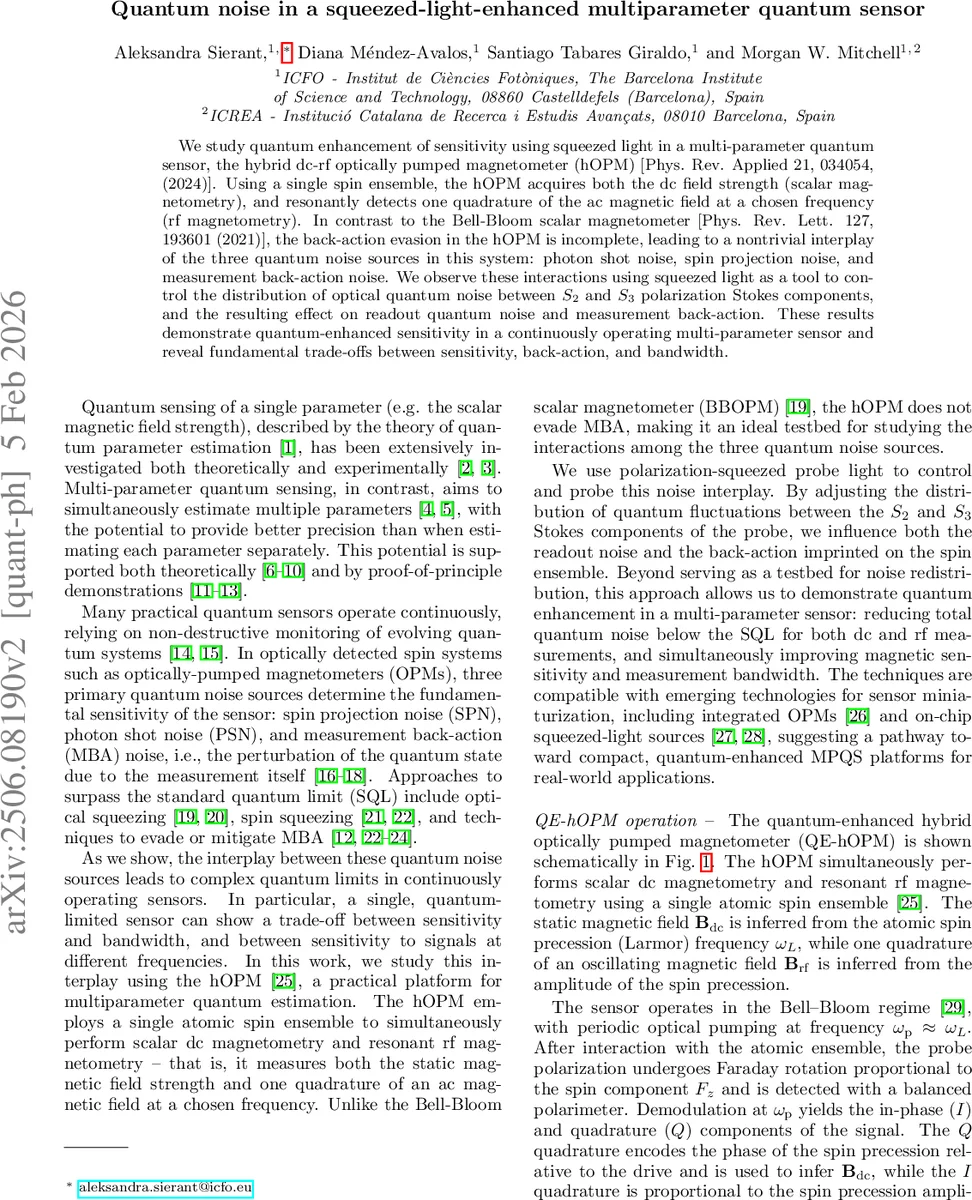

압축광을 이용한 다중파라미터 양자 센서의 잡음 억제와 민감도 향상

초록

본 논문은 단일 원자 스핀 집단을 이용한 하이브리드 dc‑rf 광펌프 마그네토미터(hOPM)에 압축된 편광 광을 도입해 광자 샷 노이즈, 스핀 투영 노이즈, 측정 역작용 노이즈의 상호작용을 실험적으로 조사한다. S₂ 스테okes 성분을 압축하고 S₃를 반압축함으로써 저주파와 고주파 양쪽에서 민감도가 향상되지만, 과도한 압축은 역작용 잡음을 증가시켜 저주파 성능을 저하시킬 수 있음을 보여준다.

상세 분석

본 연구는 연속적으로 동작하는 다중파라미터 양자 센서인 하이브리드 dc‑rf 옵티컬 펌프 마그네토미터(hOPM)의 양자 잡음 메커니즘을 정량적으로 규명한다. hOPM은 동일한 원자 스핀 집단을 이용해 정적 자기장(B_dc)의 라머 주파수와 선택 주파수 ω_rf에서의 교류 자기장(B_rf) 진폭을 동시에 측정한다. 기존 Bell‑Blo​om 스칼라 마그네토미터와 달리 hOPM은 측정 역작용(MBA)을 완전히 회피하지 못한다는 점이 핵심이다. 이로 인해 광자 샷 노이즈(PSN), 스핀 투영 노이즈(SPN), MBA가 서로 얽히며 전체 감도 한계가 복합적으로 결정된다.

압축광을 이용한 실험 설계는 두 가지 주요 역할을 수행한다. 첫째, S₂ 스테okes 성분을 압축함으로써 광자 샷 노이즈를 약 1.6 dB 감소시킨다. 이는 식 (2)에서 ξ²<1인 압축 계수에 해당하며, 고주파 영역에서 PSN이 지배적인 경우 민감도가 직접적으로 향상된다. 둘째, 압축 과정에서 불가피하게 S₃ 성분이 반압축(anti‑squeezing)되며, 이는 광학 제만 이동(OZS)으로 인한 가상의 z‑축 자기장 GS₃ˆz를 통해 스핀에 추가적인 랜덤 회전을 가한다. 결과적으로 MBA가 증가하여 저주파(스핀‑주파수 근처)에서 잡음 스펙트럼이 약간 상승한다. 실험 데이터는 Fig. 2에서 보듯이 압축 시 PSN 감소와 MBA 증가가 동시에 관측되며, 전체 저주파 잡음(PSN+SPN+MBA)은 코히런트 경우와 비교해 악화되지 않는다.

또한, 압축광과 반압축광을 각각 적용한 경우의 대역폭 변화를 분석하였다. 압축 시 3 dB 대역폭이 약 10 %~15 % 확대되었으며, 이는 스펙트럼 라인폭 Δω가 변하지 않음에도 불구하고 잡음 진폭 감소가 신호‑대‑잡음 비를 넓은 주파수 구간에 걸쳐 유지하기 때문이다. 반면, 반압축 시 대역폭은 크게 변하지 않으며 오히려 고주파 민감도가 감소한다.

핵심적인 물리적 해석은 Fig. 3에 요약된다. BBOPM에서는 OZS가 Fₓ 성분에만 1차 영향을 미쳐 위상과 진폭에 미치는 영향이 최소화되지만, hOPM에서는 OZS가 Fₓ, Fᵧ, F_z 전부에 1차 영향을 주어 위상과 진폭 모두가 변한다. 따라서 hOPM은 MBA‑evading이 아니며, 압축광이 S₃ 잡음을 증가시면 MBA가 동시에 증폭된다.

이러한 결과는 다중파라미터 양자 센서가 단일 파라미터 센서와 근본적으로 다른 잡음 구조를 가짐을 시사한다. 즉, 한 파라미터(예: 저주파 B_dc)의 민감도를 최적화하려면 압축 정도를 제한하고, 다른 파라미터(예: 고주파 B_rf)의 민감도를 높이려면 더 강한 압축을 적용해야 하는 트레이드‑오프가 존재한다. 이 트레이드‑오프는 양자 피시보드 한계(SQL)를 초과하는 감도 향상을 가능하게 하지만, 최적화는 응용 분야별 주파수 대역과 허용 잡음 수준에 따라 달라진다.

마지막으로, 저자들은 이 메커니즘이 원자 기반 센서뿐 아니라 광‑기계계, 초전도 양자 인터페이스 등 연속 측정이 요구되는 다른 플랫폼에도 일반화될 수 있음을 강조한다. 압축광 기술과 온칩 OPO의 발전이 결합된다면, 소형화된 양자‑증강 다중파라미터 센서가 실용화될 전망이다.
