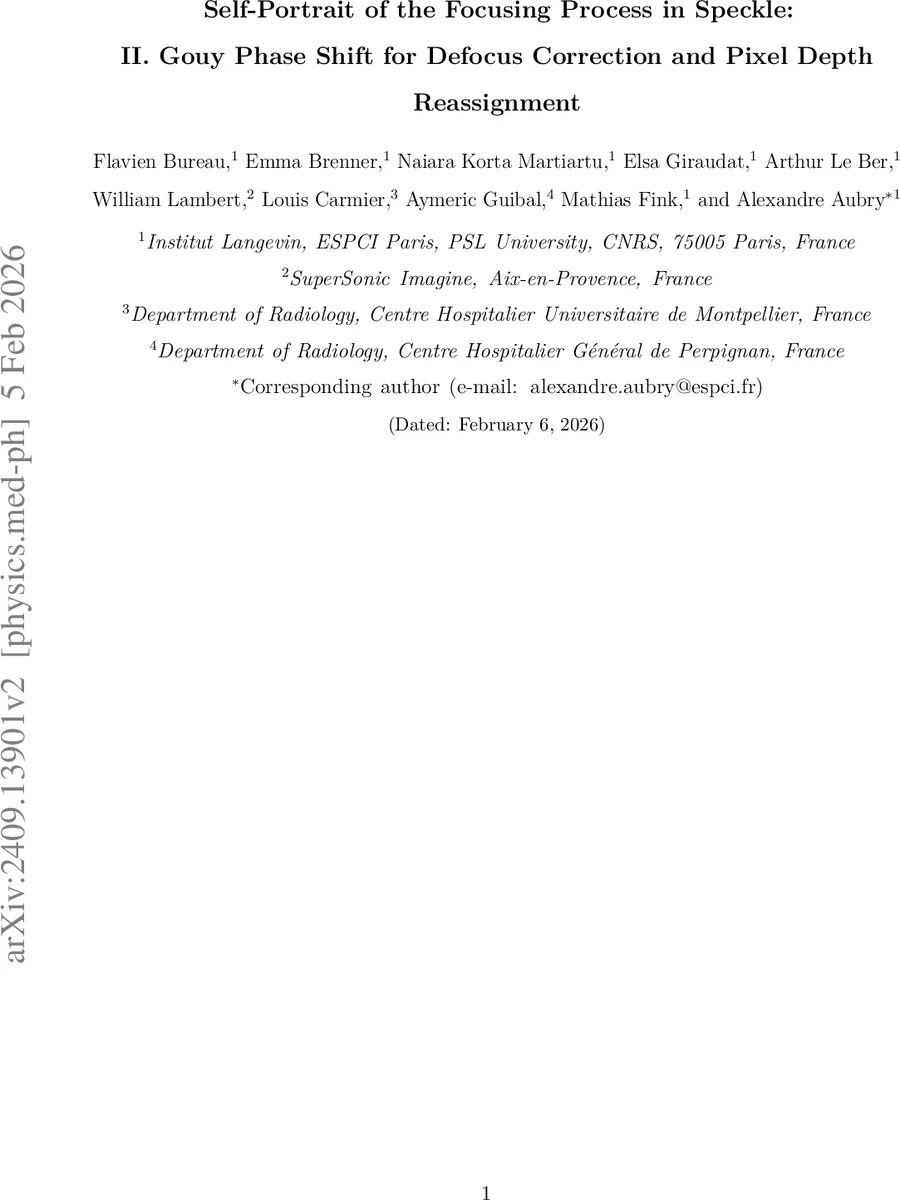

스펙클 기반 초점 과정 자체 초상: 굴이 위상 이동을 이용한 초점 보정 및 픽셀 깊이 재배정

초록

본 논문은 초음파 영상에서 속도 모델이 최적일 때 나타나는 굴이 위상 이동을 이용해, 각 픽셀별 최적 음속을 추정하고 초점 결함을 보정함으로써 깊이 재배정과 영상 품질 향상을 달성하는 방법을 제시한다. 조직 모사 팬텀과 실제 간 영상 실험을 통해 방법의 유효성을 검증하였다.

상세 분석

이 연구는 초음파 반사 영상을 구성하는 두 가지 주요 현상, 즉 짧은 거리 이질성에 의해 발생하는 스펙클과 장거리 음속 변동에 의한 초점 왜곡을 동시에 고려한다. 기존의 실시간 영상에서는 일정한 음속(c₀)을 가정해 지연‑합 빔포밍을 수행하지만, 실제 조직은 1400–1650 m/s 사이의 변동을 보이며, 이로 인해 초점면과 등시면이 일치하지 않아 축방향 해상도 저하와 깊이 오차가 발생한다. 저자들은 반사 행렬(R) 을 획득한 뒤, 입력·출력 초점점을 분리한 “집중 반사 행렬” Rₓₓ(t,c₀) 를 구성하고, 이를 Δx = x_out – x_in 로 재배열한 “디스캔 행렬” R_D(Δx,r) 로 변환한다. 이 행렬은 각 가상 트랜스듀서 쌍 사이의 교차상관을 포함하며, 초점 품질을 정량화할 수 있는 “반사점 확산 함수”(RPSF)를 제공한다.

핵심 아이디어는 RPSF의 폭이 최적 음속(c = c₀)에서 최소가 된다는 점이다. 그러나 스펙클 자체가 무작위이므로 개별 RPSF는 잡음에 민감하다. 이를 해결하기 위해 공간 윈도우 P(r–r_p) 로 국소 평균을 수행해 R_L(Δ,r,r_p) 를 정의하고, 절대값 제곱을 평균한 “비코히런트 RPSF”(RPSF_inc) 를 계산한다. RPSF_inc(Δ,r_p) 의 Δx‑프로파일은 c₀에 따라 명확한 최소값을 보이며, 이 최소점이 바로 해당 위치의 최적 음속이다.

수치 시뮬레이션에서는 알려진 음속 분포를 가진 합성 샘플에 대해 RPSF_inc 를 스캔함으로써 실제 음속 맵을 정확히 복원함을 확인했다. 실험에서는 조직 모사 팬텀(c≈1542 m/s)을 사용해, c₀를 1540 m/s와 1800 m/s 로 설정했을 때 이미지의 축이동과 해상도 저하를 관찰하고, 최적 c₀를 찾았을 때 굴이 위상 이동이 뚜렷히 나타나는 것을 확인했다.

인체 간 데이터에서는 지방, 근육, 간 조직 각각에 대해 서로 다른 최적 음속이 추정되었으며, 특히 지방층에서 낮은 음속, 간에서 steatosis에 의한 약간 낮은 음속이 검출되었다. 최적 음속을 적용한 후에는 초점면과 등시면이 정렬되어, 깊이 재배정이 가능해졌으며, 이는 진단에 필수적인 거리 측정 정확도를 크게 향상시킨다.

이 방법은 기존의 CUTE(Computed Ultrasound Tomography in Echo mode)와 달리 전역 음속 모델에 의존하지 않고, 픽셀 단위로 국소 최적 음속을 추정한다는 장점이 있다. 또한, 스펙클 자체를 이용해 다중 산란과 잡음을 억제하므로, 저신호‑대‑잡음 환경에서도 안정적인 결과를 제공한다. 다만, 매우 높은 음속 변동이 존재하거나 스펙클이 거의 없는 경우(예: 고강도 반사체가 지배적인 경우)에는 RPSF의 최소점 검출이 어려워질 수 있다. 향후 연구에서는 다중 주파수 융합, 3‑D 전이, 그리고 실시간 구현을 위한 GPU 가속 등을 통해 임상 적용성을 확대할 계획이다.
