준1차원 ZrTe3 전자포논 상호작용과 페르미면 기하학이 전하밀도파를 주도한다

초록

ZrTe₃의 전하밀도파(CDW)는 전자-포논 결합의 강한 q‑의존성이 핵심이며, 정확한 페르미면 재현을 위해 Te 5p 궤도에 Hubbard U를 도입해야 한다. FS 기하학이 nesting을 제공하지만, 실제 전이 구동은 모멘텀 의존 전자‑포논 결합이 주도한다.

상세 분석

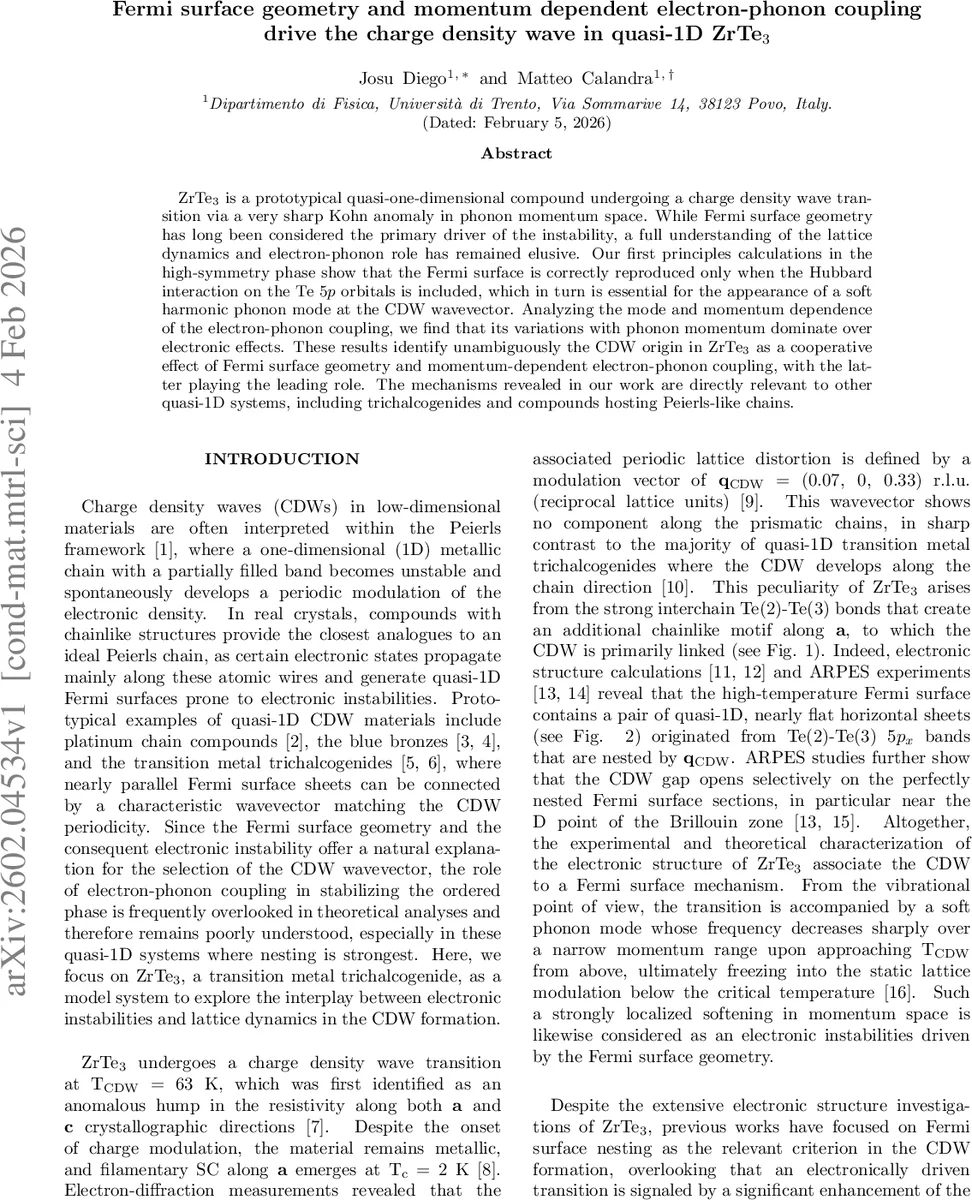

본 연구는 ZrTe₃의 고온 상에서 전자구조와 격자동역학을 최초로 일관되게 다룬다. 일반적인 PBE 계산만으로는 Te 5pₓ 밴드가 과도하게 혼합·비국소화되어 실험 ARPES와 크게 차이 나는 quasi‑1D 페르미면 시트를 재현하지 못한다. 저자들은 선형 응답법을 이용해 Te 5p 궤도에 약 4.3 eV 정도의 Hubbard U를 도입한 DFT+U 계산을 수행했으며, 이때 내부 좌표도 실험값에 가까워져 두 개의 평행한 quasi‑1D 시트가 정확히 재현된다. 이러한 FS 재현은 CDW 파동벡터 q₍CDW₎ = (0.07, 0, 0.33) r.l.u.와 일치하는 nesting function ζ(q)의 뚜렷한 피크를 만든다. 그러나 실질적인 전자적 불안정성을 나타내는 비상호작용 전자감수도 χ₀(q)는 q에 대해 거의 평탄하고, q₍CDW₎에서만 약간의 연화가 관찰될 뿐이다. 이는 단순한 FS nesting만으로는 전이 메커니즘을 설명하기 부족함을 의미한다.

DFPT+U를 이용한 조화적 포논 계산에서는 q₍CDW₎에서 소프트 모드가 나타나며, 이는 실험에서 보고된 급격한 Kohn anomaly와 일치한다. 포논 라인폭 γ₍q₎를 q‑의존적으로 분석한 결과, 전자‑포논 결합 상수 gₙₘ(k,q)의 변동이 ζ(q)와 χ₀(q)보다 두 배 이상 크게 기여한다는 것이 드러났다. 즉, 특정 q에서 전자‑포논 상호작용이 급격히 강화되어 격자 변형을 유도하고, 이는 CDW 형성의 주된 구동력이다.

또한, SOC를 포함한 계산에서도 결과는 크게 변하지 않아, 무거운 원소인 Zr와 Te의 스핀‑궤도 결합은 CDW 메커니즘에 부수적인 역할만을 한다는 점을 확인했다. 전체적으로, 저자들은 (i) Te 5p 전자 상관 효과가 정확한 FS를 재현하는 데 필수, (ii) FS nesting은 q₍CDW₎를 제공하지만 전자‑포논 결합의 q‑의존성이 CDW 전이를 실제로 구동한다는 세 가지 핵심 결론을 제시한다. 이러한 메커니즘은 다른 quasi‑1D 트리칼코게나이드, 블루 브론즈, 플래티넘 체인 화합물 등에서도 일반화될 가능성이 높다.
