비자성 물질에서도 가능한 굴절전류 유도 자화

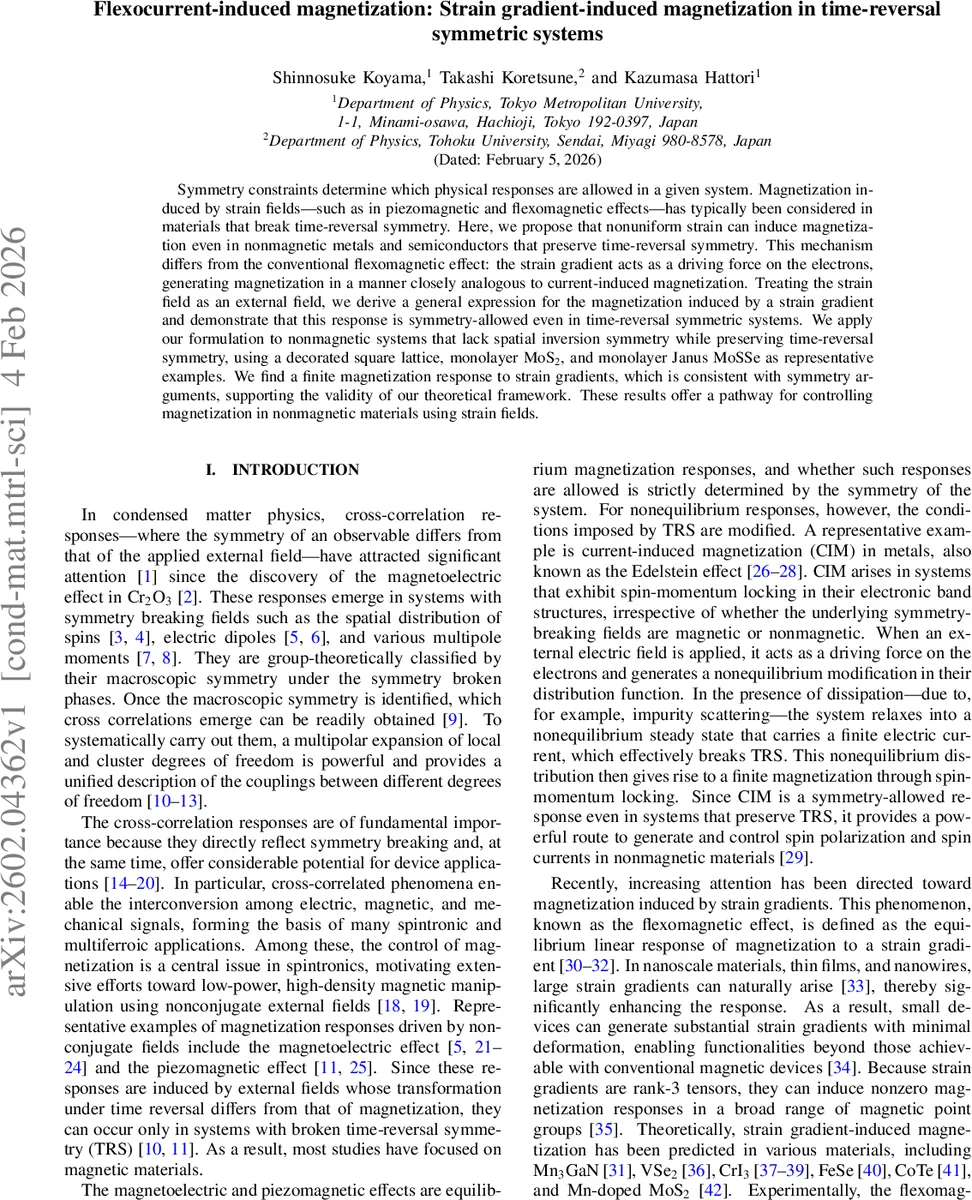

초록

비자성 금속·반도체에서 시간역전 대칭을 유지하면서도, 비균일한 변형(스트레인 그라디언트)이 전자들을 구동해 스핀‑모멘텀 잠금에 의해 비평형적인 자화가 발생한다는 이론을 제시한다. 이를 ‘굴절전류 유도 자화(FCIM)’라 명명하고, Kubo‑Luttinger 접근법으로 일반적인 응답식을 도출하였다. C₄ᵥ 사각 격자, 단층 MoS₂, Janus MoSSe 등 3가지 비자성·비대칭 구조에 적용해 유한한 FCIM을 계산·시각화하였다.

상세 분석

본 논문은 기존의 플렉스오마그네틱 효과가 시간역전 대칭(TRS)을 깨는 시스템에서만 허용된다는 전통적 관점을 뒤집는다. 저자들은 변형 텐서 ϵ(r)의 공간적 기울기 ∇ϵ가 전자들의 전기 사중극자(Qλ)와 결합해 실질적인 ‘구동력’으로 작용한다는 점을 강조한다. 반도체·금속의 밴드 구조에 스핀‑모멘텀 잠금(예: 라시바형 스핀오빗)이 존재하면, ∇ϵ에 의해 전자들의 분포가 비대칭적으로 변형되고, 이는 비평형적인 전류(‘굴절전류’)를 유발한다. 이 전류는 전자-스핀 결합을 통해 전자 스핀을 편향시켜 전체 자화 Mα를 생성한다.

이러한 비평형 자화는 전통적인 플렉스오마그네틱 효과와 달리 ‘소산(dissipative)’ 성분에 해당한다. 저자들은 Luttinger의 온도 구배 응답 이론을 변형해, 스트레인 그라디언트에 대한 마그네틱 응답 텐서 fλ αβ를 Kubo 공식으로 도출한다. 여기서 중요한 점은 ‘전송 한계(transport limit)’—즉, q→0 후 ω→0 순서—를 취함으로써 정적 평형 응답이 아닌 비평형 응답을 계산한다는 것이다. 결과적으로 fλ αβ는 시간역전 대칭을 보존하는 시스템에서도 비제로가 될 수 있음을 보인다.

대칭 분석에서는 ϵλ가 짝수(시간역전 및 공간 반전 모두 짝)임에도 불구하고, Mα는 홀수이므로 ∇ϵ와 Mα 사이의 선형 결합이 TRS를 깨지 않는다(비평형 상태에서 유효한 ‘유도’ 시간역전 파괴). 따라서 C₄ᵥ, D₃h, C₃ᵥ 등 비중심 대칭을 가진 2D 시스템에서 FCIM이 허용된다.

구체적인 모델 계산에서는 (i) C₄ᵥ 대칭을 가진 장식 사각 격자에서 전자 궤도와 전기 사중극자 사이의 결합을 설정하고, (ii) 단층 MoS₂ (D₃h)에서 고유의 스핀‑오빗 분할을 이용해, (iii) Janus MoSSe (C₃ᵥ)에서 비대칭적인 원자 배치를 통해 전기 사중극자와 스핀‑오빗이 동시에 존재함을 확인한다. 각 경우에 대해 전자 밴드 구조, 베리 커런트, 그리고 fλ αβ의 수치값을 계산했으며, 모두 비제로의 FCIM을 보였다.

또한, 저자들은 실험적 구현 가능성을 논의한다. 변형 그라디언트는 나노스케일 박막, 나노와이어, 혹은 피에조 전기소자를 통해 수십 %까지 조절 가능하며, 전자-스핀 편향을 검출하기 위한 비선형 광학·자기광학 기법과의 연계도 제시한다. 이와 같이, FCIM은 기존의 전기 전류에 의한 자화(Edelstein 효과)와 동일한 물리적 메커니즘을 ‘기계적 구동’이라는 새로운 조작 축으로 확장한다는 점에서 혁신적이다.
