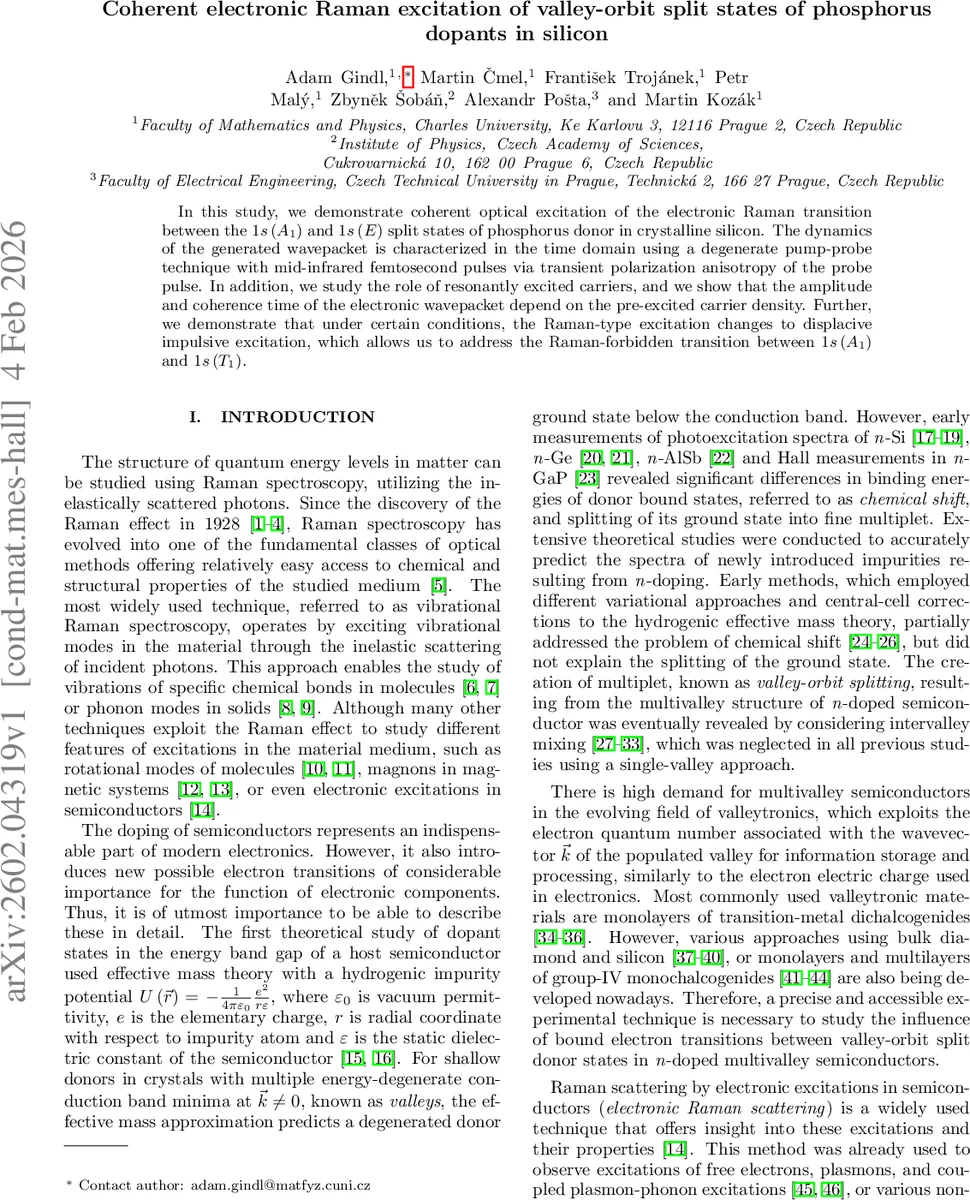

실리콘 인공인 포스포러스 도핑의 밸리오빗 분할 상태를 코히런트 라만으로 제어

초록

본 연구는 실리콘 내 인(P) 도펀트의 1s(A₁)와 1s(E) 밸리오빗 분할 준위 사이를 중간 적외선 펨토초 펄스를 이용해 코히런트 전자 라만 전이로 직접 흥분시키고, 펌프‑프로브 기법으로 파동팩트의 진화와 탈코히런스 시간을 조사하였다. 전자 캐리어 밀도에 따라 파동팩트 진폭과 코히런스 시간이 변함을 확인했으며, 특정 조건에서는 라만 구동이 변위형 충동 전이로 전환되어 라만 금지된 1s(T₁) 전이까지 접근할 수 있음을 보였다.

상세 분석

이 논문은 실리콘 결정 내 인(P) 도펀트의 1s(A₁), 1s(E), 1s(T₁) 세 가지 밸리‑오빗 분할 준위가 다중 밸리 효과와 중심셀 보정에 의해 어떻게 형성되는지를 먼저 이론적으로 정리한다. 다중 밸리 유효질량 방정식을 전개하고, 각 밸리의 파동함수를 T_d 점군의 불변 표현에 따라 α 계수로 전개함으로써 6중 퇴화된 1s 바닥 상태가 A₁(싱글렛), E(이중렛), T₁(삼중렛)으로 분리되는 메커니즘을 명확히 제시한다. 이어서 전자 라만 산란의 두 번째 차수 전이 행렬 요소 M(2)를 도출하고, 밸리‑오빗 전이에 대한 선택 규칙을 α 계수와 레이저·라만 편광 방향의 내적으로 표현한다. 결과적으로 1s(A₁)→1s(E) 전이는 비대칭적인 α 계수 조합에 의해 허용되지만, 1s(A₁)→1s(T₁) 전이는 대칭적으로 금지된다는 점을 확인한다. 실험적으로는 중간 적외선(≈12 µm) 펨토초 펄스를 강도 10⁸ W/cm² 수준으로 비공명하게 조사하여 라만 전이의 코히런트 파동팩트를 생성한다. 펌프와 동일 파장의 프로브 펄스를 시간 지연시켜 편광 이방성(ΔI⊥−ΔI∥)을 검출함으로써 파동팩트의 진폭 진동과 탈코히런스 시간을 추출한다. 중요한 발견은 전자 캐리어를 사전 광펄스로 생성하면 파동팩트 진폭이 감소하고 탈코히런스 시간이 짧아진다. 이는 자유 전자와 도펀트 결합 전자 사이의 탈코히런스 메커니즘(충돌, 스크리닝 효과 등)이 작용함을 시사한다. 또한 펌프 펄스 강도를 높이면 라만 구동이 아닌 변위형 충동(디스플레이시브) 전이로 전환되어, 전자 구름이 비대칭적으로 변위하면서 라만 금지된 1s(T₁) 전이까지 유도될 수 있음을 실험적으로 입증한다. 이 현상은 라만 전이의 비선형 강도 의존성을 보여주며, 강한 전자기장 하에서 전자 파동함수의 대칭이 순간적으로 깨지는 메커니즘을 제시한다. 논문은 또한 라만 전이의 공명 강화 인자 R₁₂를 도입해 실험 파라미터(펄스 중앙 주파수, 대역폭)와 전이 효율 사이의 정량적 관계를 제시한다. 전체적으로 이 연구는 실리콘 기반 양자 비트(예: 포스포러스 도펀트 스핀) 제어에 필요한 전자 레벨 간 코히런트 전이 메커니즘을 광학적으로 구현하는 첫 사례이며, 다중 밸리 반도체에서 전자 라만 스펙트로스코피를 이용한 초고속 양자 제어의 가능성을 열어준다.
