압전자기 효과로 제어하는 비정상 반강자성 전도성

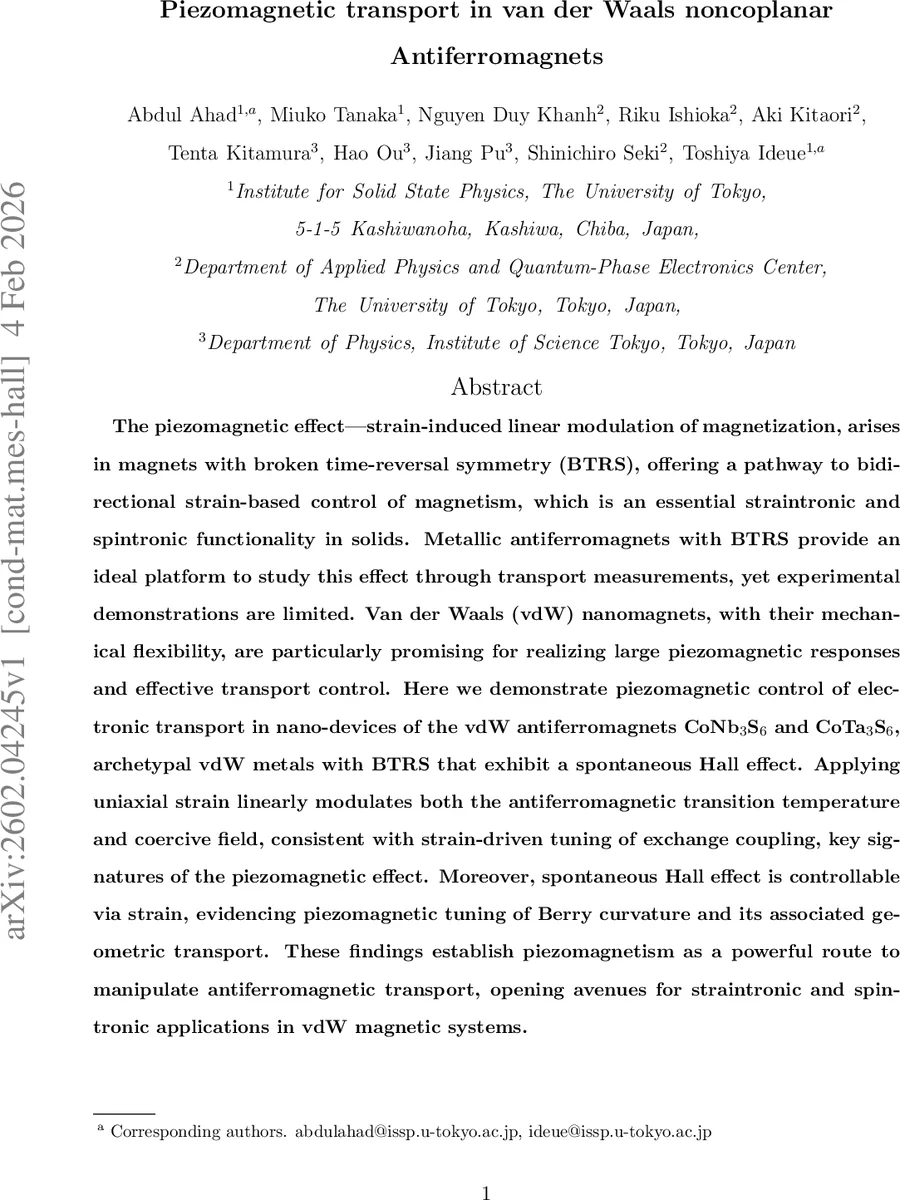

초록

**
본 연구는 층간 결합이 약한 van der Waals 금속 안티페리자(CoNb₃S₆, CoTa₃S₆)에서 일방향 변형이 자성 및 베리 곡률을 선형적으로 바꾸어 스스로 발생하는 홀 효과를 조절한다는 것을 실험적으로 입증한다. 변형에 따라 네엘 온도와 코어시브 필드가 선형 변조되고, 베리 곡률에 기인한 비정상 홀 전도도 동일하게 변한다. 이는 압전자기 효과가 전자 구조와 스핀 텍스처를 동시에 제어할 수 있음을 보여주며, vdW 안티페리자 기반 스트레인트로닉·스핀트로닉 소자의 가능성을 열어준다.

**

상세 분석

**
이 논문은 시간역전 대칭이 깨진 금속성 안티페리자에서 압전자기(piezomagnetic) 효과가 전자 전송 특성을 어떻게 변조시키는지를 체계적으로 탐구한다. CoNb₃S₆와 CoTa₃S₆는 비정상적인 비공면(AIAO) 스핀 배열을 가지며, 이는 스칼라 스핀 차릴리티 χ₍ᵢⱼₖ₎가 유한해 베리 곡률을 생성하고 무자장 상태에서도 스스로 홀 전류를 발생시킨다. 저자는 얇은 박막을 플렉시블 기판에 전이시켜 0 % ~ 2 % 수준의 일축 압축·인장 변형을 가하고, 저항·홀 저항을 온도·자기장·변형에 따라 측정하였다.

주요 결과는 다음과 같다. 첫째, 변형에 따라 네엘 전이 온도 T_N과 코어시브 필드 H_c가 선형적으로 변한다. 이는 변형이 교환 상수 J를 직접 조절함으로써 평균장 근사식 T_N ∝ J/k_B와 H_c ∝ 자기 이방성(E_A) 변화를 일으키는 메커니즘과 일치한다. 둘째, 변형이 M_z = Λ_zxx ε_xx + Λ_zyy ε_yy 형태의 압전자기 텐서를 활성화시켜 비공면 스핀 구조의 불균형을 만들고, 결과적으로 실질적인 자화가 발생한다. 셋째, 베리 곡률에 의한 스스로 발생하는 홀 전도도 σ_SHE_xy는 변형에 따라 선형적으로 조절되며, σ_SHE_xy ∝ σ_xx^1.8의 스케일링을 보인다. 이는 ‘나쁜 금속(bad metal)’ 영역에서의 내재(intrinsic) 베리 곡률 메커니즘을 의미한다. 변형에 따른 정상 홀 계수 R_o도 변하지만, σ_SHE_xy의 변조는 전자 밴드의 페르미 레벨 이동보다 베리 곡률 자체의 변화를 주된 원인으로 한다는 점을 DFT와 비교해 설득력 있게 제시한다.

CoTa₃S₆에서도 유사한 선형 변조가 관찰되지만, 변형에 대한 기울기의 부호가 반대인 점은 물질별 압전자기 텐서 Λ의 부호 차이로 해석한다. 또한 CoTa₃S₆는 두 개의 네엘 전이를 가지고 있어, T_N1과 T_N2 사이에 나타나는 전이 전기 저항의 변형 의존성은 스트레인에 의한 6‑fold 대칭 파괴와 연관된 네마틱 도메인 선택으로 설명될 가능성을 제시한다.

전반적으로 이 연구는 (1) vdW 금속 안티페리자에서 변형이 교환 상수와 자기 이방성을 직접 조절함으로써 스핀 구조와 전자 밴드를 동시에 제어한다, (2) 베리 곡률 기반 비정상 홀 효과가 압전자기 효과에 의해 선형적으로 튜닝될 수 있다, (3) 이러한 현상이 실험적으로 재현 가능하고, 다양한 장치에 적용 가능함을 입증했다는 점에서, 차세대 스트레인트로닉·스핀트로닉 소자 설계에 중요한 물리적 기반을 제공한다.

**
