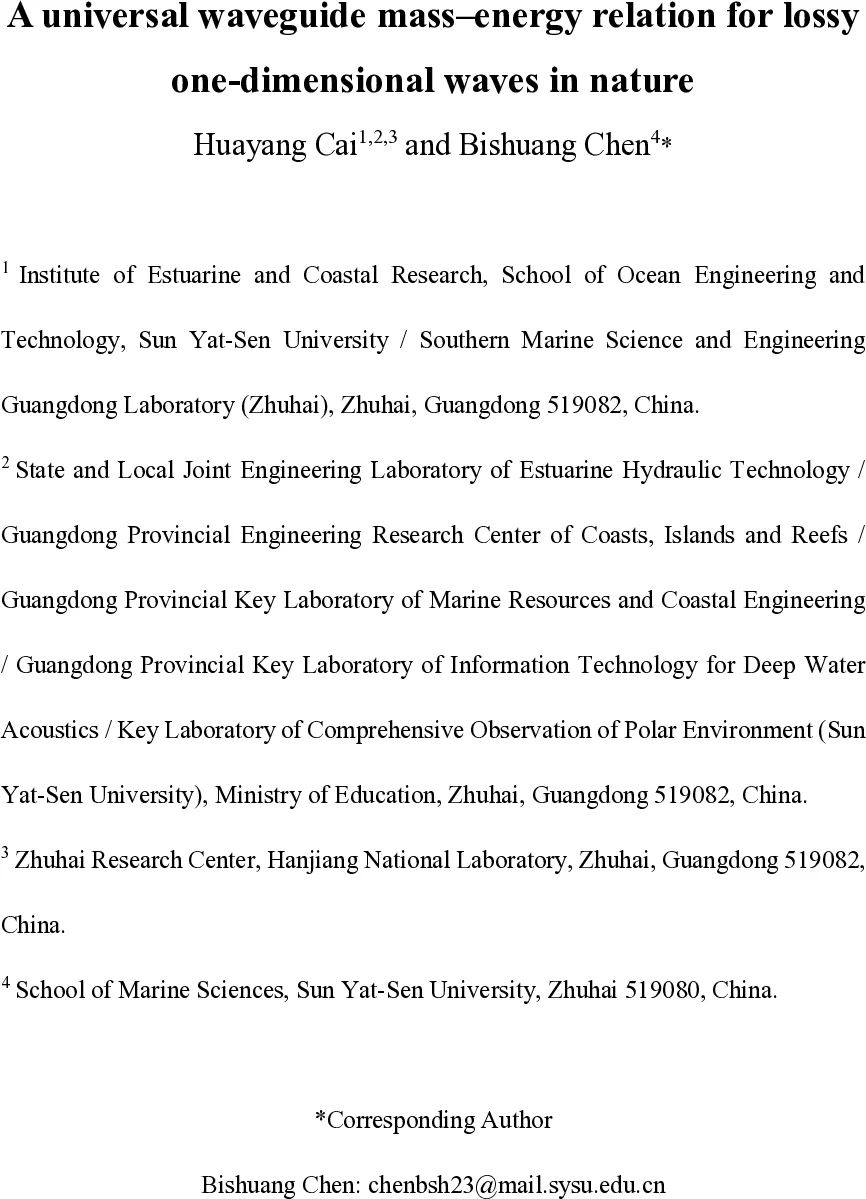

손실 파동가이드의 보편적 질·에너지 관계와 통합 설계 차트

초록

**
본 논문은 1차원 손실 파동가이드에서 에너지‑전력 변수 (𝒰, 𝒮) 가 만족하는 불변식 𝒰²‑𝒮² = |Γ_g|² 를 제시한다. 효과적인 “질량” |Γ_g| 은 경계 비대칭에 따라 상태‑의존적으로 변하며, 이를 시각화한 ‘Cai‑Smith 차트’는 시스템의 안정성, 피드백 강도, 최대 흡수와 유용 전력 전달 사이의 차이를 한눈에 보여준다. 네 가지 기본 법칙을 도출하고, 다포트 광학에서 특이점(coherent perfect absorption)과 전기화학 전극의 pH‑전이 현상을 통해 이 불변식을 실험적으로 검증한다.

**

상세 분석

**
이 연구는 전통적인 임피던스·스캐터링 기법이 비대칭·유한 경계 조건을 포함한 손실 파동가이드의 전반적인 동작을 저차원으로 요약하지 못한다는 한계를 정확히 짚어낸다. 저자들은 복소 전파 상수 γ와 전기 길이 θ (θ = α + jβ) 로 기술되는 1차원 단일모드 가이드를, 정규화된 축 ξ와 상태 ψ = e^{jθξ} 로 전개한다. 경계 반사계수 Γ_s, Γ_l 를 Möbius 변환으로 결합한 일반화 반사계수 Γ_g는 복소 단위원판 안에서 수축성을 갖으며, 이는 수동성 조건 |Γ_g| ≤ 1 로 표현된다.

에너지‑유사량 𝒰와 전력‑유사량 𝒮는 각각 전방·후방 전압·전류 조합으로 정의되며, 두 변수는 불변식

 𝒰² − 𝒮² = |Γ_g|²

를 만족한다. 이 식은 특수 상대성 이론의 질·에너지 관계 E² − (p c)² = (m c²)² 와 형태가 동일해, ‘질량’ |Γ_g| 은 파동가이드 내에 저장된 정재파 성분을 의미한다. 비대칭 파라미터 κ는 전파 길이 θ의 실·허수 부분을 비대칭적으로 가중해 |Γ_g| 을 축방향으로 변형시킨다. κ > 1이면 질량이 증가해 피드백이 강화되고, κ < 1이면 질량이 감소해 에너지 재순환이 억제된다.

Cai‑Smith 차트는 복소 Γ_g 평면에 질량 색상을 배경으로 표시하고, 등질량 원을 점선으로 그려 상태 공간을 시각화한다. 차트 상에서 원점에 가까울수록 ‘고속·저질량’ 한계(𝒰≈𝒮)이며, 단위원에 가까울수록 강한 정재파와 피드백이 존재한다. 비대칭에 의한 방사형 변형은 원을 안쪽·바깥쪽으로 이동시켜, 설계자는 차트만 보고도 최적 매칭, 임계 결합, 최대 유용 전력 전달 조건을 즉시 판단할 수 있다.

네 가지 기본 법칙은 (1) ‘전력 보존 법칙’: 𝒰² = 𝒮² + |Γ_g|², (2) ‘흡수 상한 법칙’: 흡수 가능한 최대 전력은 |Γ_g|² 로 제한, (3) ‘유용 전력 전달 법칙’: 실제 부하에 전달되는 전력은 𝒮² 로 정의되며 |Γ_g| 가 클수록 손실이 증가해 차이가 커진다, (4) ‘다포트 CPA 법칙’: 다포트 시스템에서 특이점(coherent perfect absorption)은 최소 특이값이 0이 되는 SVD 조건으로 기술되며, 이는 단일 루프 피드백 모델과 동등하게 해석된다.

실험 검증에서는 (i) 다포트 광학 실험에서 특이점 근처 특이값이 2차(quadric)에서 4차(quartic) 스케일링으로 전이하는 현상을 SVD 기반 기준으로 일관되게 설명하고, (ii) 전기화학 전극에서 전류를 전력 흐름 변수 𝒮 로 해석해 두 모드(저장·전송) 정규 직교 피팅을 통해 κ와 |Γ_g| 를 추출, pH 변화에 따라 질량이 급격히 감소해 저장‑전송 전이점이 나타나는 것을 확인한다.

결과적으로 이 프레임워크는 파동가이드의 손실·비대칭·경계 효과를 하나의 불변식과 2차원 차트로 통합함으로써, 전자·광·음향·양자·전기화학 등 다양한 분야에서 설계·최적화·성능 예측을 획기적으로 단순화한다.

**
