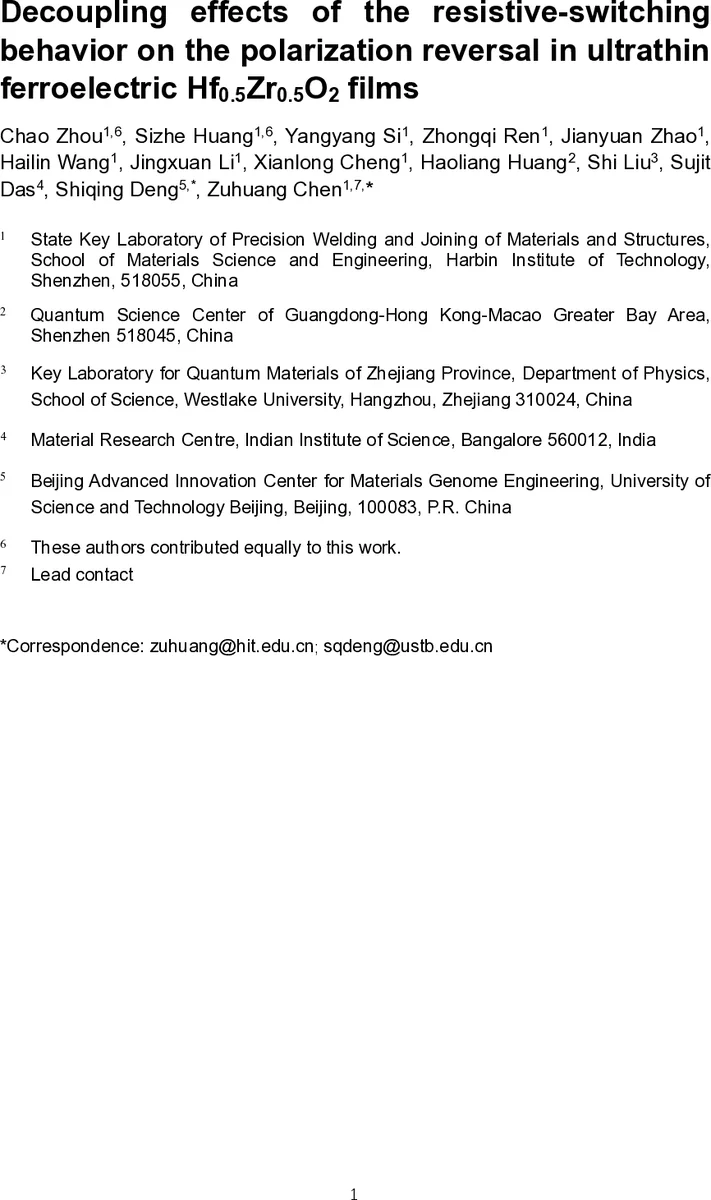

초박막 Hf₀.₅Zr₀.₅O₂에서 저항 스위칭이 분극 전이와 얽힌 메커니즘 해명

초록

본 연구는 초박막 Hf₀.₅Zr₀.₅O₂( HZO) 필름에서 저항 스위칭(레지스티브 스위칭)과 분극 전이가 서로 얽혀 나타나는 현상(CPR)을 전기 펄스와 전도성 AFM을 이용해 정량적으로 분리한다. 저항 스위칭이 전압 강하를 감소시켜 강제 전계가 실제 분극 전환에 미치지 못하게 함으로써 인위적인 폴라리제이션 과대평가와 코어시브 필드 상승을 초래함을 밝혀냈다. 대칭 LSMO 전극 설계와 ‘다이얼렉트릭 트레이닝’ 공정을 통해 저항 스위칭을 억제하고, 순수한 페로전기 스위칭을 회복시켜 사이클링 내구성을 크게 향상시켰다.

상세 분석

이 논문은 초박막(≈6 nm) Hf₀.₅Zr₀.₅O₂(HZO) 필름을 Pt/HZO/LSMO 구조의 MFM(Metal‑Ferroelectric‑Metal) 커패시터에 적용해, 전압 구동 시 발생하는 저항 스위칭(레지스티브 스위칭, RS)과 분극 전이(폴라리제이션 스위칭, PS)의 상호작용을 체계적으로 분석한다. 주요 발견은 다음과 같다.

1. 저항 스위칭의 근본 원인 – 산소공핍(V_O) 이동
   전도성 AFM(C‑AFM) 측정에서 –2 V 바이어스 시 국부적인 고전도 영역이 관찰되고, +2 V 바이어스에서는 이 영역이 사라지는 현상이 반복된다. 이는 전압에 따라 V_O가 필름 내에서 재배열·집합(필라멘트 형성)하거나 해체되는 메커니즘을 의미한다. 초박막에서는 V_O가 층상·사슬형으로 정렬될 확률이 높아, 전압 한 번만으로도 형성‑비형성 전이가 일어나며, 별도 ‘forming’ 단계 없이 RS가 나타난다.

2. RS가 분극 전이에 미치는 전압 강하 효과
   등가 회로 모델을 통해 HZO 장치를 캐패시터와 메모리턴스(M) 병렬 회로로 해석하였다. 전압 강하 U_c는 M에 비례해 증가하므로, 저항이 낮은 LRS 상태에서는 U_c가 코어시브 전압(E_c) 이하로 억제된다. 결과적으로 같은 외부 전압에서도 실제 캐패시터에 가해지는 전압이 감소해, 분극 전이가 충분히 일어나지 못하고 ‘손실성’ P‑E 루프가 나타난다. 반대로 HRS 상태에서는 M이 커져 U_c가 E_c에 도달, 명확한 전이 피크와 ‘얇은’ P‑E 루프가 회복된다.

3. CPR 현상이 초기에 보이는 ‘폴라리제이션 감소’와 피로 메커니즘
   초기 사이클링(수십 회)에서는 RS와 PS가 동시에 진행돼 전류 피크가 크게 변동하고, 측정된 P 값이 인위적으로 감소한다. 이는 RS에 의해 전류가 분산되고, 전하 트래핑·해제 과정이 PS와 겹쳐서 실제 분극 전하를 과소/과대 평가하게 만든다. 사이클이 진행되며 LRS→HRS 전이가 일어나면 전류 누설이 감소하고, PS가 순수하게 나타나면서 피로가 완화된다.

4. ‘다이얼렉트릭 트레이닝’ 및 대칭 전극 설계
   V_O 이동을 억제하기 위해 양쪽 전극을 동일한 LSMO(La₀.₆₇Sr₀.₃₃MnO₃) 산화물로 구성한 대칭 구조를 도입하였다. 대칭 전극은 전기장 하에서 V_O의 비대칭 이동을 최소화하고, 초기 RS를 억제한다. 또한, 저전압 펄스(‘다이얼렉트릭 트레이닝’)를 반복 적용해 V_O를 균일하게 재배열시켜, 장치가 HRS에 머무르게 함으로써 실제 코어시브 전압이 낮아지고, 순수한 페로전기 스위칭 효율이 향상된다.

5. 실제 디바이스 신뢰성 향상
   대칭 전극 및 트레이닝을 적용한 HZO 커패시터는 10⁶ 회 이상의 사이클에서도 P‑E 루프가 안정적으로 유지되었으며, 코어시브 전압이 약 0.8 MV cm⁻¹ 감소하였다. 이는 기존 비대칭 Pt/LSMO 구조에서 보고된 급격한 피로와 비교해 현저히 개선된 결과이다.

전반적으로 이 연구는 초박막 Hf‑Zr‑O₂ 기반 페로전기 소자에서 저항 스위칭이 분극 전이를 왜곡시키는 메커니즘을 전기·물리적으로 정량화하고, 이를 억제하기 위한 구조·공정 전략을 제시함으로써, 차세대 FeRAM·FTJ 등 고집적 메모리 기술에 필수적인 신뢰성 확보 방안을 제공한다.
