청색 LED를 위한 지속 가능한 신물질 CaSnN₂의 전자구조 탐구

초록

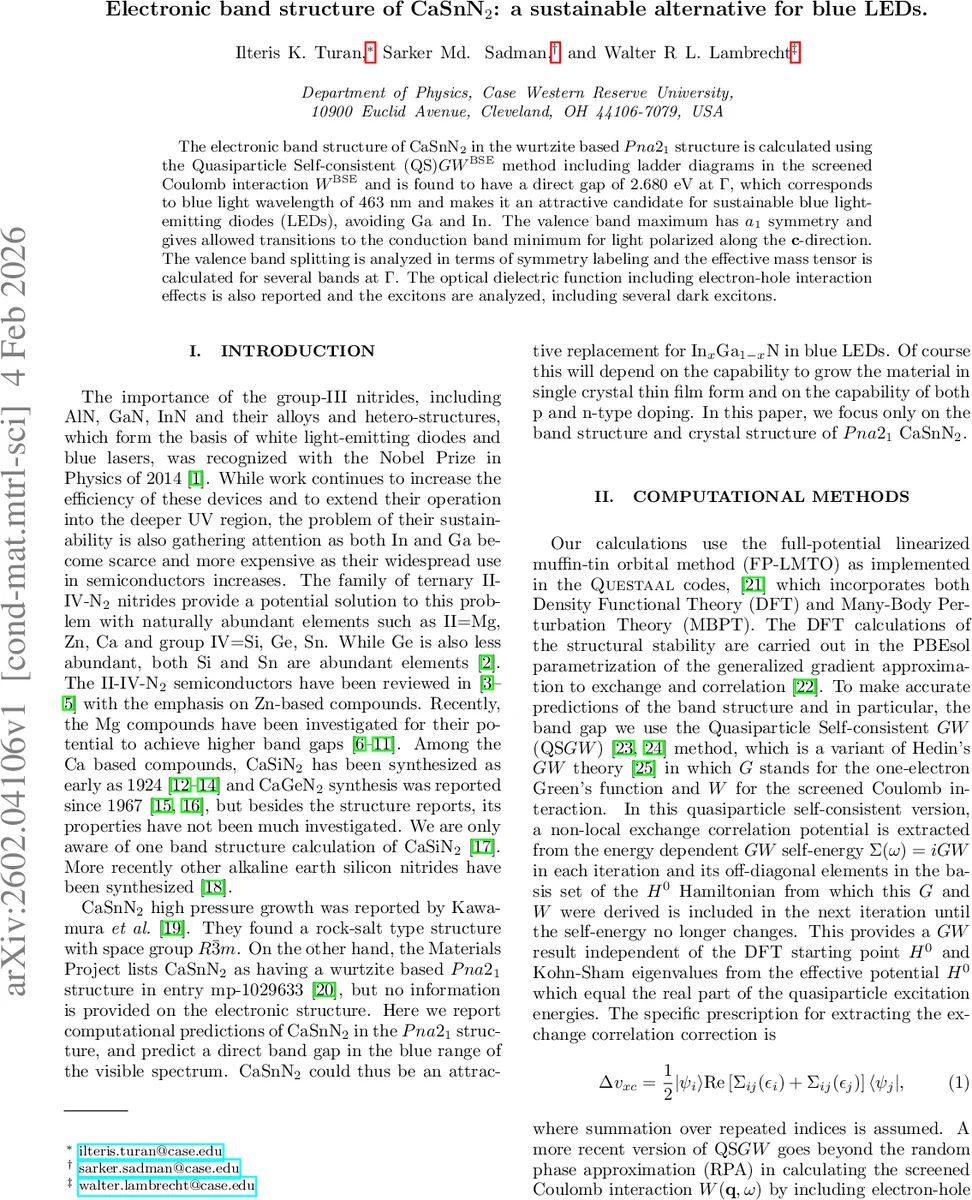

본 연구는 wurtzite 기반 Pna2₁ 구조를 갖는 CaSnN₂의 전자밴드 구조를 QS‑GW BSE 방법으로 계산하고, 직접 밴드갭 2.680 eV(463 nm)와 유리한 전자·정공 유효질량, 강한 광학 전이 및 결합 에너지 0.1 eV 수준의 흑색 exciton을 확인하였다. 이는 Ga·In을 대체할 청색 LED 소재로서의 가능성을 제시한다.

상세 분석

이 논문은 CaSnN₂라는 새로운 II‑IV‑N₂계 화합물의 전자·광학 특성을 최초로 고정밀 양자역학적 방법으로 규명한다. 구조는 정규 wurtzite와는 다소 왜곡된 orthorhombic Pna2₁(33) 공간군이며, a/b 비가 0.793으로 이상적인 √3/2(≈0.866)보다 작아 c/a 비도 1.521로 감소한다. 이러한 구조적 비대칭은 VBM의 결정장 분할을 크게 만들며, a₁ 대칭을 갖는 VBM이 Γ‑Z 방향으로 가장 큰 분산을 보인다. QS‑GW BSE 계산은 GGA‑PBEsol 기반 구조 최적화 후, GW 자체에 비대각 성분을 포함한 완전 자기일관성을 달성한다. RP‑A와 BSE를 차례로 적용했을 때, 직접 밴드갭은 각각 2.776 eV와 2.680 eV로, BSE에서 전자‑홀 상호작용(래더 다이어그램) 포함이 약 0.1 eV 정도 갭을 감소시킴을 확인한다. 이는 제로점 진동과 격자 상수 과소/과대 추정에 따른 오차와 비슷한 규모이며, 실험적 검증 시 2.5–2.7 eV 범위가 기대된다.

대칭 분석에 따르면 VBM은 a₁, b₁, a₂, b₂ 등 여러 irreducible representation이 혼재하고, CBM은 s‑like a₁ 대칭을 가진다. 따라서 E∥c(=z) 편광에서만 전이가 허용되며, 이는 AlN과 유사하지만 평면( basal‑plane) 성장된 박막에서는 광출력 효율이 제한될 수 있다. 전자·정공 유효질량 텐서는 Γ‑점에서 직접 계산했으며, CBM은 m*≈0.25 mₑ(등방성)으로 가볍고, VBM은 방향에 따라 -5.8 ~ ‑48 mₑ(음의 질량)까지 다양해 강한 비등방성을 보인다. 특히 VBM‑2(a₂)와 VBM‑4(b₂)는 평탄한 밴드와 음의 질량을 가져, 정공 전송 및 재결합 메커니즘에 중요한 역할을 할 것으로 예상된다.

광학적으로는 독립 입자 근사(IP‑A)와 BSE 두 가지 접근을 모두 제시했으며, BSE 결과는 excitonic 피크가 직접 밴드갭 아래에 나타나는 것을 보여준다. 가장 강한 exciton은 E∥c 편광에서 0.05 Ry(≈0.68 eV) 이하의 바인딩 에너지를 가지며, 이는 “dark exciton”이라 불리는 전이 금지 상태와도 다수 존재함을 시사한다. 이러한 exciton 구조는 LED의 발광 효율과 색 순도에 직접적인 영향을 미칠 수 있다.

전체적으로, 본 연구는 고차 GW + BSE 계산을 통해 CaSnN₂가 청색 영역(≈460 nm)에서 직접 전이와 적당한 밴드갭을 갖는 동시에, 전자·정공 이동성, 광학 전이 선택성, exciton 특성 등 실용적인 LED 설계에 필요한 핵심 파라미터들을 제공한다. 다만, 실험적 성장(단결정 박막)과 p‑type, n‑type 도핑 가능성, 전자‑포논 상호작용에 의한 밴드갭 재조정 등은 향후 연구 과제로 남는다.
