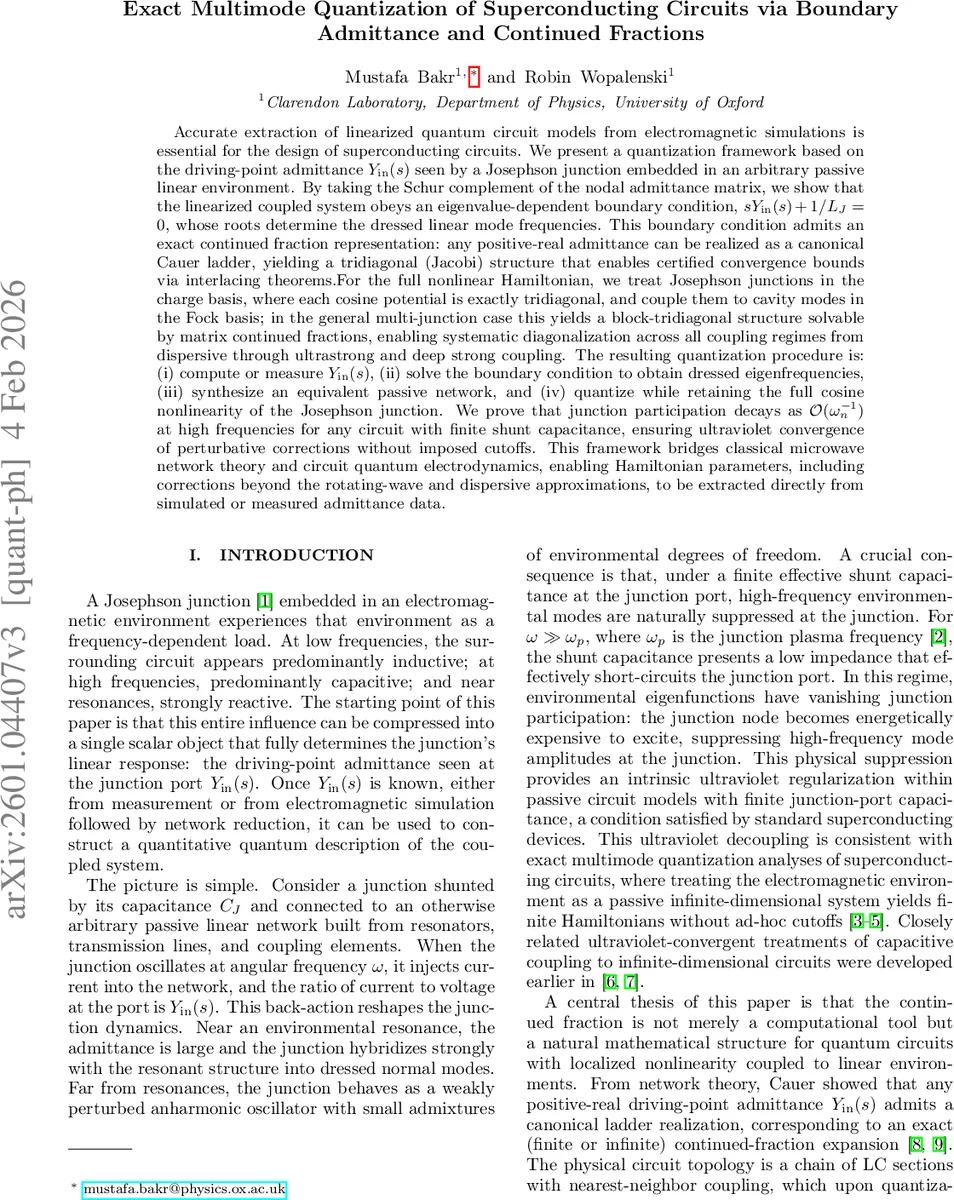

정밀 다중모드 초전도 회로 양자화와 연속분수 방법

초록

이 논문은 조셉슨 접합이 임의의 수동 선형 환경에 삽입된 경우, 포트 어드미턴스 Yin(s)를 이용해 선형화된 회로의 고유모드를 정확히 구하고, 이를 Cauer 사다리 형태의 연속분수로 구현함으로써 트리디아고날(Jacobi) 행렬 구조를 얻는다. 전류‑전압 경계조건 sYin(s)+1/LJ=0의 해가 복합 모드 주파수를 제공하고, 전압‑전류 관계를 완전 코사인 비선형성을 보존한 해밀토니안에 연결한다. 고주파에서 접합 참여도가 O(ω⁻¹)으로 감소함을 증명해 자외선 발산을 자연스럽게 억제한다. 결과적으로 시뮬레이션·측정된 어드미턴스로부터 전이, 강결합, 초강결합까지 모든 결합 영역의 파라미터를 직접 추출할 수 있다.

상세 분석

본 연구는 초전도 회로 양자화의 근본적인 문제인 다중모드와 비선형 요소의 정확한 결합을, 선형 환경을 완전하게 기술하는 포트 어드미턴스 Yin(s)라는 단일 복소함수에 귀결시킨다. 저자들은 노드 어드미턴스 행렬에 대한 Schur 보완을 수행해 내부 자유도를 제거하고, 그 결과가 s·Yin(s)+1/LJ=0이라는 고유값‑의존 경계조건으로 나타난다는 정리를 제시한다. 이 방정식의 근은 ‘드레시드 모드’의 고유주파수를 직접 제공한다는 점에서 Sturm‑Liouville 이론과의 깊은 연관성을 보여준다.

Yin(s)가 양의 실수 함수라면 Cauer 사다리(연속분수) 형태로 정확히 합성 가능하다는 고전 회로 이론을 활용한다. 연속분수 전개는 각 단계가 LC 섹션으로 구성된 트리디아고날(또는 블록‑트리디아고날) 행렬을 만든다. 따라서 양자화 시 선형 부분은 Jacobi 행렬의 고유값 문제로 환원되며, 고유값 사이의 interlacing 정리를 이용해 수치적 수렴성을 엄격히 보장한다.

비선형 요소인 조셉슨 접합은 전하 기반(정수 전하 n) 표현을 채택해 코사인 포텐셜을 정확히 트리디아고날 형태로 매핑한다. 다중 접합 시스템에서는 각 접합이 블록‑트리디아고날 구조에 삽입돼, 행렬 연속분수 기법으로 전체 해밀토니안을 비선형까지 포함해 직접 대각화할 수 있다. 이는 전통적인 회전파 근사(RWA)나 분산 한계에 의존하지 않으며, 초강결합(USC)·깊은 강결합(DSC) 영역에서도 정확한 스펙트럼을 제공한다.

고주파에서의 자외선 발산 문제는, 회로에 유한한 셔트 정전용량 C_J가 존재하면 접합 전압이 고주파에서 단락되어 전류 참여도가 ϕ_Jn∝ω_n⁻¹ 으로 급감한다는 정리를 통해 해결한다. 이는 ω_n⁻³⁄² 수준의 플럭스 참여도 감소를 의미하며, Kerr, Lamb, 분산 시프트 등 2차 교정항들의 무한합이 자연스럽게 수렴함을 보장한다.

실제 설계 흐름은 (i) 전자기 시뮬레이션 또는 측정으로 Y_in(ω) 획득, (ii) 경계조건을 풀어 드레시드 고유주파수 도출, (iii) Cauer 사다리 네트워크 합성, (iv) 전체 코사인 비선형성을 보존한 양자화 단계로 구성된다. 이 과정은 회로 파라미터를 별도 피팅 없이 어드미턴스 데이터에 직접 매핑하므로, 설계‑실험 간 격차를 최소화한다. 또한, 파라미터 g, α, χ 등을 전통적인 JC 모델에서 유도하는 것이 아니라, 정확한 해밀토니안에서 직접 추출함으로써 언제, 어떤 근사가 유효한지를 명확히 규정한다.

결과적으로 본 논문은 전통적인 임피던스‑기반 양자화 방법을 한 단계 끌어올려, 연속분수와 스펙트럴 이론을 결합한 ‘경계조건 기반’ 프레임워크를 제시한다. 이는 다중모드 상호작용, 초강결합 현상, 그리고 자외선 수렴성까지 포괄적으로 다루며, 초전도 양자 회로 설계자와 이론가 모두에게 실용적이면서도 엄밀한 도구를 제공한다.
