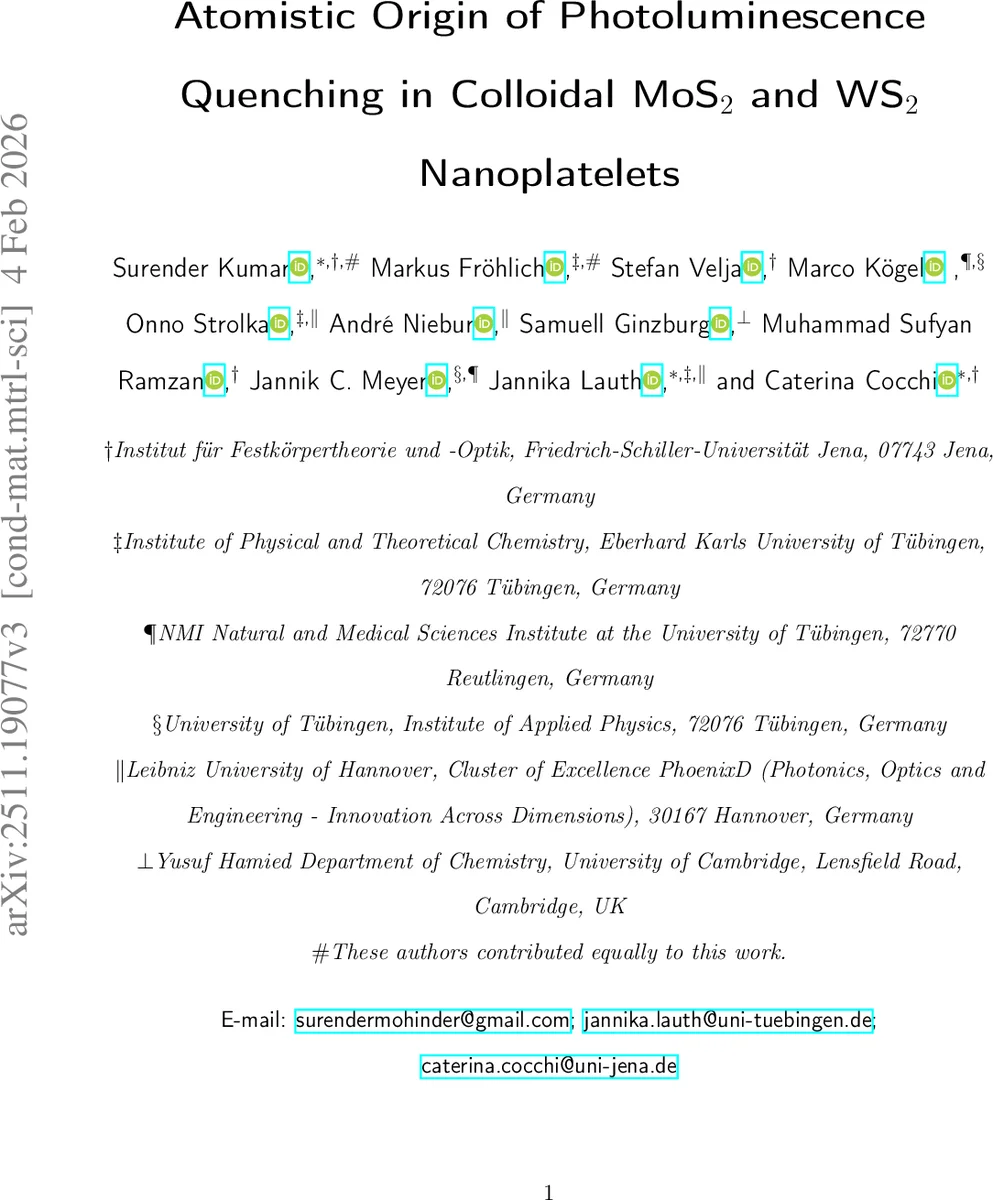

콜로이드 MoS₂·WS₂ 나노플레이트의 광발광 소멸, 원자 수준에서 밝히다

초록

본 연구는 페토초 트랜지언트 흡수와 DFT 계산을 결합해 콜로이드 MoS₂·WS₂ 나노플레이트(NPL)에서 초고속(서피코초) 광발광 소멸의 근본 원인을 규명한다. 가장자리(zigzag, armchair) 금속 d‑오비탈이 형성하는 광학적으로 밝은 정공 트랩이 핵심이며, 이 트랩은 황‑말단을 수소로 패시베이션해도 사라지지 않는다. WS₂는 MoS₂보다 더 국소화된 트랩을 갖고, 작은 NPL일수록 트랩 밀도가 높아 PL이 거의 소멸한다. 반면 큰 나노시트(NS)에서는 코어 exciton이 비교적 오래 살아 방사성 재결합이 가능하다. 트랩 상태는 촉매 활성과도 연관돼, 광학적 손실을 이용한 기능성 전환 가능성을 제시한다.

상세 분석

본 논문은 콜로이드 합성된 2H‑상 MoS₂와 WS₂ 나노플레이트(NPL)와 나노시트(NS)를 대상으로, 초고속 트랜지언트 흡수(TA)와 일급밀도함수이론(DFT) 계산을 동시에 수행하였다. TA 측정에서 A‑exciton의 초기 감쇠가 200~300 fs 수준으로 관측되었으며, 이는 NPL에서 NS에 비해 현저히 빠른 비방사성 재결합을 의미한다. 전자보다 정공 트랩이 주된 역할을 함을 확인하기 위해 아스코르브산을 정공 스캐빈저로 투입했을 때, 초기 감쇠 비중이 48 %→10 %로 크게 감소하였다. 이는 트랩이 정공에 의해 주도된다는 강력한 증거이다.

DFT 모델에서는 0.9, 1.5, 2.1 nm 크기의 단층 NPL을 zigzag(ZZ)와 armchair(AC) S‑말단을 각각 수소로 패시베이션한 구조로 최적화하였다. 형성 에너지는 크기가 커질수록 감소했으며, WS₂ NPL이 MoS₂보다 더 안정적인 것을 확인했다. 전자 상태는 대부분 delocalized였으나, 페르미 레벨 근처의 점유(정공) 상태는 높은 역참여비율(IPR) 값을 보여 강하게 국소화돼 있었다. 특히 작은 NPL일수록 이러한 국소화가 두드러졌으며, WS₂에서는 MoS₂보다 더 높은 IPR을 나타내어 트랩이 더 강하게 존재함을 시사한다.

Bader 전하 분석 결과, 가장자리 금속 원자(Mo, W)의 전하 편차가 크고, 수소 패시베이션에도 불구하고 금속 d‑오비탈이 주된 전자밀도 기여를 한다는 점이 밝혀졌다. 이는 S‑말단이 완전히 전자를 공급하거나 받아들이지 못해 금속‑황 결합이 약화되고, 결과적으로 금속 d‑오비탈 기반의 중간 밴드(트랩)가 형성된다는 메커니즘과 일치한다.

또한, 전자와 정공의 공간 분포를 코어‑에지 분할하여 분석한 결과, zigzag 가장자리가 armchair보다 트랩 상태에 더 큰 기여를 함을 확인했다. 이는 zigzag 구조가 두 개의 금속 원자와 결합된 S‑말단을 가지고 있어 결합 파괴가 더 크게 일어나기 때문이다.

크기 의존성 측면에서, NPL은 면적 대비 가장자리 원자 비율이 높아 트랩 밀도가 크게 증가한다. 따라서 초고속 정공 트랩이 코어 exciton의 방사성 재결합을 압도해 PL이 거의 소멸한다. 반면 NS는 면적 대비 가장자리 비율이 낮아 트랩 밀도가 희박하고, 장시간(수십 ps) 지속되는 방사성 재결합 신호가 관측된다.

마지막으로, 트랩 상태가 촉매 활성과 연관된다는 점을 강조한다. 트랩이 전자를 받아들이거나 정공을 제공함으로써 전기화학적 반응(예: 수소 발생)에서 활성 부위로 작용할 수 있다. 따라서 PL 손실을 단순히 부정적인 현상으로 보는 대신, 촉매 설계에 활용할 수 있는 새로운 전략으로 전환할 가능성을 제시한다.

요약하면, 본 연구는 (1) 초고속 정공 트랩이 NPL에서 PL 소멸의 근본 원인임을 실험·계산적으로 입증, (2) 트랩은 금속 d‑오비탈 기반이며 가장자리(특히 zigzag)에서 강하게 국소화, (3) WS₂가 MoS₂보다 트랩이 더 강하고 국소화되어 있어 PL 소멸이 더 심각, (4) NPL 크기가 작을수록 트랩 비중이 커져 비방사성 재결합이 지배, (5) 이러한 트랩은 촉매 활성에 기여할 수 있음을 제시한다는 점이다.
