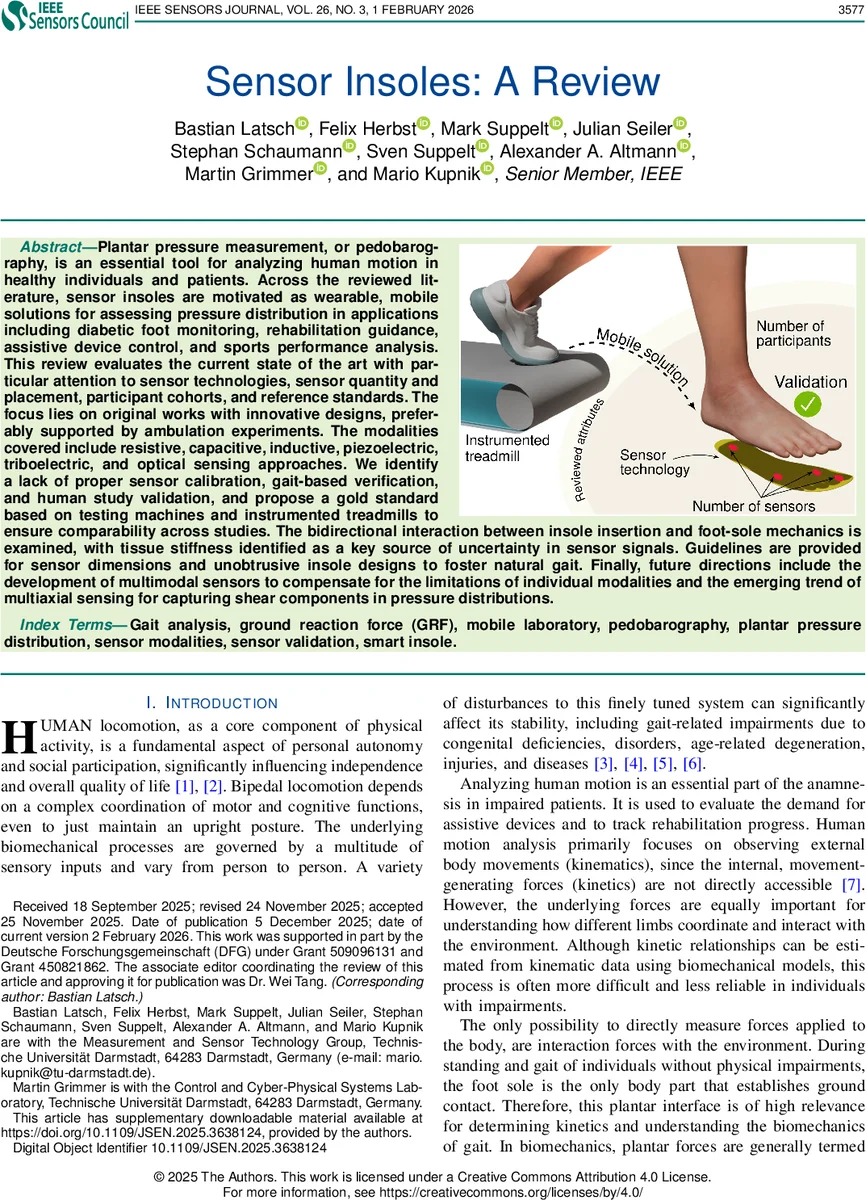

스마트 센서 인솔: 현황·한계·미래 로드맵

초록

이 리뷰는 저항·정전용량·유도·압전·트리보전기·광학 등 6가지 트랜스듀서 원리를 기반으로 한 최신 센서 인솔을 정리한다. 상용 제품과 연구 프로토타입의 센서 수, 배치, 캘리브레이션 방법, 검증 기준을 비교하고, 현재 대부분의 연구가 센서 보정·보행 기반 검증·인체 실험에서 부족함을 지적한다. 저자는 시험기와 계측 러닝머신을 활용한 ‘골드 스탠다드’ 제안을 통해 데이터의 재현성을 확보하고, 조직 강성에 따른 신호 불확실성을 고려한 설계 가이드라인을 제시한다. 향후 다중모달·다축(전단) 센싱 융합이 주요 연구 방향으로 제시된다.

상세 분석

본 논문은 센서 인솔 분야를 기술·임상·생체역학 3개의 축으로 나누어 종합적으로 평가한다. 첫 번째 축인 기술 측면에서는 저항식과 정전용량식이 상용 제품(F‑Scan, Pedar 등)의 주류를 이루며, 높은 센서 밀도와 무선 전송(WLAN, BLE) 옵션을 제공한다는 장점을 갖지만, 압전·트리보전기·광학식은 아직 연구 단계에 머물러 있다. 특히 압전 PVDF 시트는 얇고 유연하지만 신호 잡음비가 낮고, 트리보전기 기반은 전력 소모가 적어 배터리 수명이 길지만 온도·습도 의존도가 크다. 두 번째 축인 센서 배치와 수량에서는 16235개의 센서가 일반적이며, 발바닥 전역을 커버하려면 최소 50개의 센서가 필요하다는 실험적 근거가 제시된다. 센서 간 간격은 710 mm가 이상적이며, 이는 발의 주요 부위(발뒤꿈치, 전족부, 중족부)를 충분히 샘플링하면서도 인솔 두께 증가를 최소화한다. 세 번째 축인 검증·캘리브레이션에서는 현재 대부분의 연구가 정적 로드셀이나 힘판을 기준으로 단일 축(수직) 압력만을 비교하고, 동적 보행 중 전단력이나 조직 변형에 대한 보정이 결여돼 있다. 저자는 시험기(압축/인장)와 계측 러닝머신을 결합한 ‘골드 스탠다드’를 제안해, 센서 출력 → 실제 GRF(3축) → COP 변환까지 일관된 파이프라인을 구축할 것을 권고한다. 또한 조직 강성(피부·지방·근막)의 변동이 센서 신호에 미치는 영향을 모델링하고, 개인별 보정 파라미터를 도입해야 함을 강조한다. 마지막으로 향후 연구 방향으로는 다중모달(압전+정전용량+광학) 센서와 전단·수직 3축 측정을 동시에 구현하는 다축 센싱이 강조되며, 이를 통해 당뇨성 족부 궤양 예측, 파킨슨병 보행 분석 등 임상 적용 가능성을 크게 확대할 수 있다고 제시한다.
