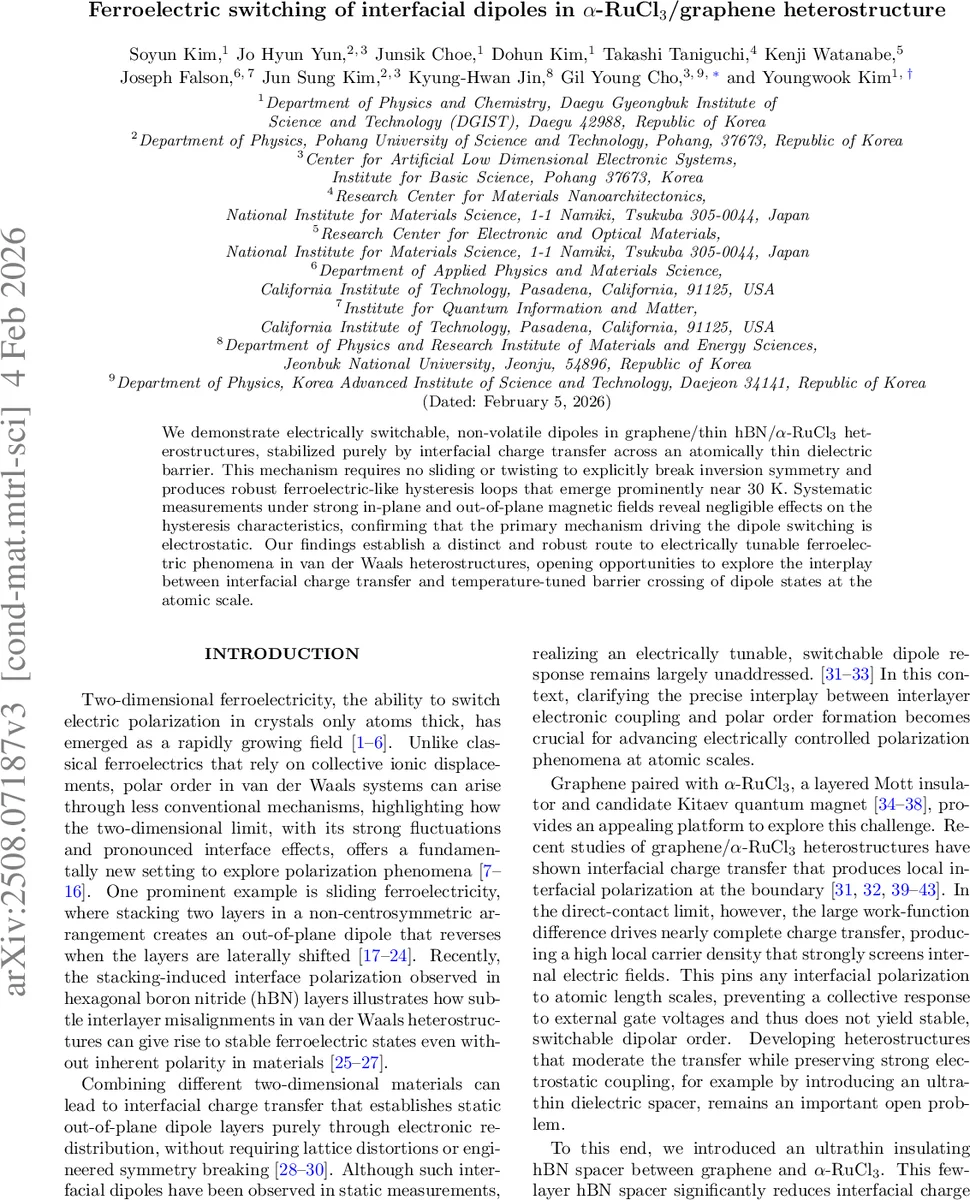

알파루클3와 그래핀 이종구조에서 원자층 절연막을 이용한 전기적 스위치 가능한 인터페이스 페로일렉트릭

초록

그래핀/극소 hBN/α‑RuCl₃ 스택에 얇은 절연층을 삽입하면 인터페이스 전하 이동이 조절되어 비휘발성 전기 쌍극자를 형성한다. 30 K 부근에서 뚜렷한 페로일렉트릭 히스테리시스 루프가 나타나며, 외부 자기장에 거의 영향을 받지 않는다. 이 현상은 전기적 메커니즘에 의해 구동되는 새로운 2‑차원 페로일렉트릭 전이로, 장기 안정성과 스위치 가능성을 보여준다.

상세 분석

본 연구는 그래핀과 α‑RuCl₃ 사이에 원자 두께 수준의 hBN 절연층을 삽입함으로써 인터페이스 전하 전달을 미세하게 조절하고, 그 결과 전기적 쌍극자(인터페이스 dipole)를 형성·스위치할 수 있음을 입증한다. 기존의 2차원 페로일렉트릭은 층간 슬라이딩이나 트위스팅에 의해 비대칭성을 유도하는 경우가 대부분이었으나, 여기서는 전자 재분포만으로 비대칭 전기장을 만들었다는 점이 혁신적이다.

1. 디바이스 구조와 전하 전달 조절

   • 직접 접촉(D0)에서는 워크펑크 차이로 인해 거의 완전한 전하 전달이 일어나 그래핀 채널이 강하게 스크리닝되어 전기장에 대한 응답이 억제된다.
   • 얇은 hBN(1~2층) 삽입(D1, D2)에서는 전하 전달이 부분적으로 억제되어 전기적 커플링은 유지되면서도 전하 누설이 제한된다. 이 미세한 균형이 인터페이스에 정전기적 쌍극자를 형성하게 만든다.

2. 히스테리시스와 비휘발성 스위칭

   • 상온에서는 거의 선형적인 전도 특성을 보이지만, 30 K 이하에서 전압 스위프 시 전기 저항이 닫힌 루프 형태의 히스테리시스를 나타낸다. 이는 전압에 의해 인터페이스 dipole이 정렬·반전되는 과정을 반영한다.
   • Top‑gate를 이용한 양극·음극 스위핑은 ‘폴링’ 효과를 제공해 dipole을 일정 방향으로 정렬시킨 뒤, 전압을 제거해도 그 상태가 수십만 초(>10⁶ s) 동안 유지된다. 이는 전하 트래핑이나 이온 이동에 의한 일시적 현상과는 구별되는 장기 안정성을 의미한다.

3. hBN 두께 의존성

   • hBN 층이 두꺼워질수록(3층 이상) 전하 전달이 급격히 감소해 히스테리시스 면적이 작아지고, 10층에서는 거의 사라진다. 이는 인터페이스 전하 재분포가 히스테리시스 형성의 핵심임을 뒷받침한다.

4. 자기장 독립성

   • 9 T의 인‑평면 및 수직 자기장 모두 히스테리시스 형태와 코어시브 전압에 거의 영향을 주지 않는다. α‑RuCl₃는 강한 스핀‑오빗 결합과 양자 스핀 액체 후보이지만, 여기서 관찰된 페로일렉트릭 전이는 전자 전하 재분포에 의해 주도되며, 자기적 상호작용은 부차적이다.

5. 이론적 해석

   • DFT 계산과 라만 스펙트로스코피는 hBN 두께가 증가함에 따라 인터페이스 전하 전달량이 감소함을 보여준다. 전하 불균형이 발생하면 그래핀과 α‑RuCl₃ 사이에 전기 쌍극자가 형성되고, 전기장에 의해 이 쌍극자의 방향이 바뀌는 에너지 장벽이 약 30 K 수준에서 열에 의해 활성화된다. 따라서 30 K는 ‘전이 온도’라기보다 ‘열 활성화 장벽’에 해당한다.

6. 잠재적 응용

   • 비휘발성 전기 스위칭이 가능한 2D 페로일렉트릭은 메모리 소자, 전기‑광학 변조기, 그리고 양자 스핀 물질과의 상호작용을 탐구하는 플랫폼으로 활용될 수 있다. 특히, 전자 전하 재분포만으로 비대칭성을 만들 수 있다는 점은 복잡한 층간 정렬 없이도 다양한 vdW 이종구조에 적용 가능하게 만든다.

요약하면, 이 연구는 원자층 절연막을 이용해 인터페이스 전하 전달을 정밀하게 제어함으로써, 전기적 메커니즘에 기반한 비휘발성 2D 페로일렉트릭을 구현하였다. 이는 기존의 구조적 비대칭성에 의존하던 접근법을 넘어, 전자 재분포만으로도 강력하고 안정적인 전기 쌍극자를 만들 수 있음을 입증한다.
