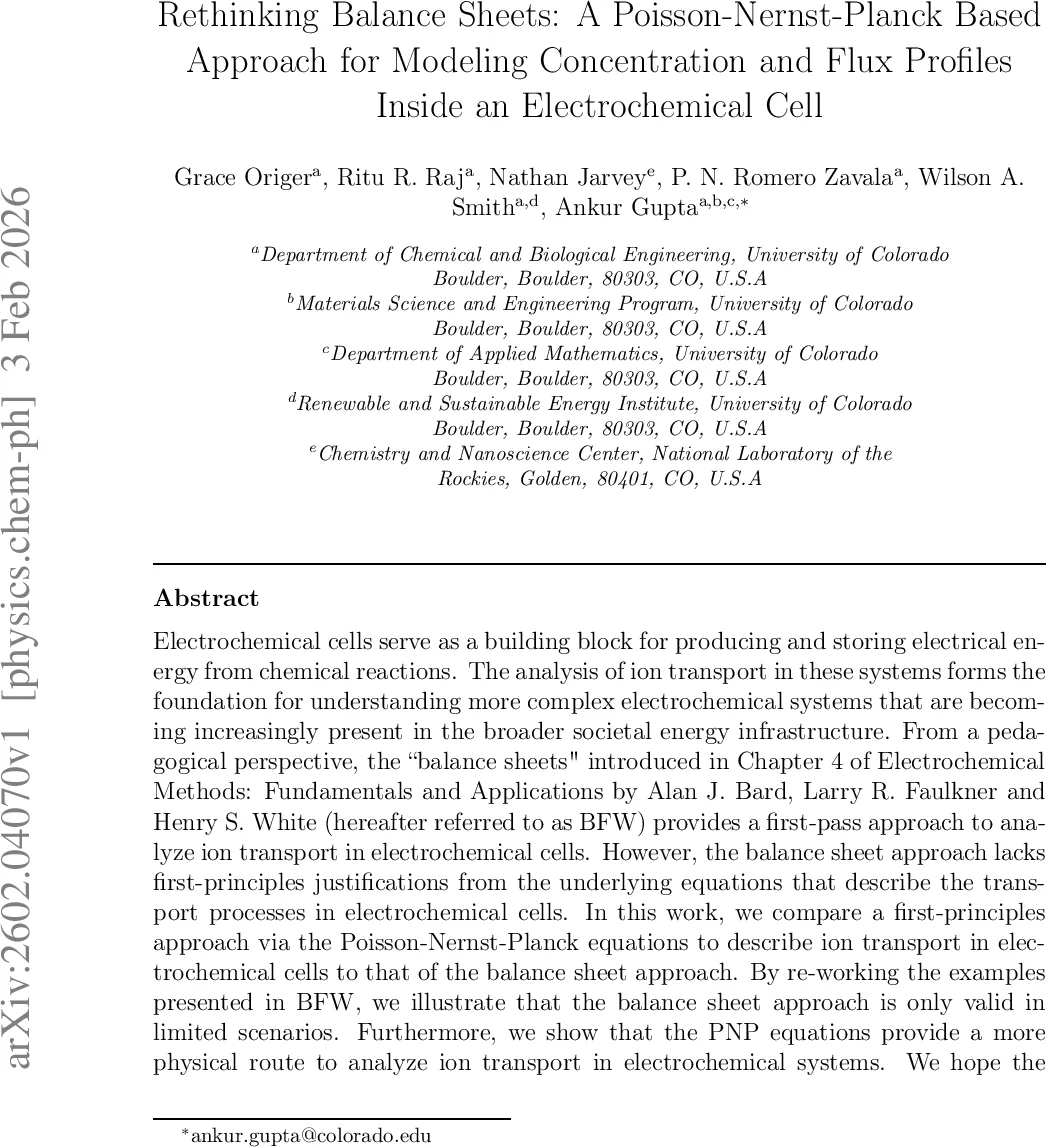

전기화학 셀 이온 전달 재해석: 포아송‑넨스트‑플랑크 기반 새로운 접근

초록

본 논문은 전통적인 “밸런스 시트”(Balance Sheet) 방법을 포아송‑넨스트‑플랑크(PNP) 방정식에 기반한 첫 원리 모델링과 비교한다. 세 가지 전형적인 전기화학 셀 사례(구리 적·산화 셀, 보조 전해질이 있는 구리 셀, 수소 발생 셀)를 재분석하여, 밸런스 시트가 적용 가능한 제한된 상황과 PNP가 제공하는 물리적 정확성을 밝힌다. 또한, PNP 해석을 통해 전류와 농도 프로파일을 정량적으로 예측하고, 교육 및 연구 현장에서의 활용 가능성을 제시한다.

상세 분석

본 연구는 전기화학 교과서에서 널리 사용되는 “밸런스 시트”(Balance Sheet Approach, BSA)와 전해질 내 이온 이동을 기술하는 포아송‑넨스트‑플랑크(PNP) 방정식 사이의 근본적인 차이를 체계적으로 검증한다. BSA는 전극 근처의 얇은 경계층에서만 농도 구배가 존재하고, 전극 간 벌크 영역에서는 농도 균일성을 가정한다. 이 가정 하에 전류는 전기이동(electromigration)만으로 전달되며, 확산(flux)은 전극 표면 근처에서만 보정된다. 그러나 이러한 가정은 전해질 혼합 정도, 시간 스케일, 전극 전위 구배 등에 대한 물리적 근거가 부족하다.

PNP 모델은 각각의 이온 종에 대한 질량 보존식과 전기장에 대한 포아송 방정식을 동시에 풀어, 농도와 전위가 공간적으로 연속적으로 변하는 실제 프로파일을 제공한다. 저자들은 PNP를 1‑차원 정적·동적 시뮬레이션에 적용하여, 전극 반응 속도(k)와 전해질 전도도, 확산계수(D) 등을 파라미터화하였다. 결과적으로, BSA가 전류를 전기이동만으로 설명하려 할 때 발생하는 질량 보존 위배와 전위 구배에 대한 부정확성을 정량적으로 보여준다. 특히, 구리 적·산화 셀 사례에서 BSA는 전극 근처와 벌크 영역 사이의 전류 연속성을 강제하지만, PNP 해석은 전극 표면에서 발생하는 농도 구배가 전기이동에 미치는 영향을 정확히 반영한다.

또한, 저자들은 전극 표면에서의 전기이동과 확산이 동시에 작용하는 경우(예: 보조 전해질이 존재하는 경우)와 전극 간 완전 혼합이 이루어지는 경우(전극 사이에 교반이 강하게 작용)에도 BSA와 PNP를 비교하였다. 보조 전해질이 추가되면 전하 중성 조건이 완화되어 전기이동 기여도가 감소하고, 확산이 주요 전달 메커니즘으로 전환되는 것을 PNP가 정확히 포착한다. 반면, BSA는 여전히 전기이동을 주된 메커니즘으로 고정시켜, 실제 전류-전압 특성을 오판한다.

동적(시간 의존) 해석에서도 PNP는 전류가 제한 전류(limiting current)에 도달하기 전까지의 전이 과정을 상세히 제공한다. 전류가 제한 전류에 근접하면 전극 근처 농도 구배가 급격히 증가하고, 전위 구배가 비선형적으로 변하는데, 이는 BSA가 전혀 다루지 못하는 현상이다.

마지막으로, 저자들은 PNP 해석이 수치적으로는 뉴턴‑라플슨 방법, 유한 차분(FDM) 혹은 유한 요소(FEM) 등 일반적인 수치 기법으로 구현 가능함을 보여주며, 교실 실습용 파이썬 스크립트와 오픈소스 시뮬레이션 툴을 제공한다. 이를 통해 교육 현장에서 학생들이 첫 원리 모델링과 전통적 근사법의 차이를 직접 체험할 수 있다.

전반적으로, 본 논문은 BSA가 “정성적 직관”을 제공하는 반면, PNP는 “정량적 정확성”을 보장한다는 결론에 도달한다. 전기화학 시스템을 설계·해석하거나 교육용 교재를 개정하려는 연구자·교수에게 PNP 기반 접근법을 채택할 것을 강력히 권고한다.
