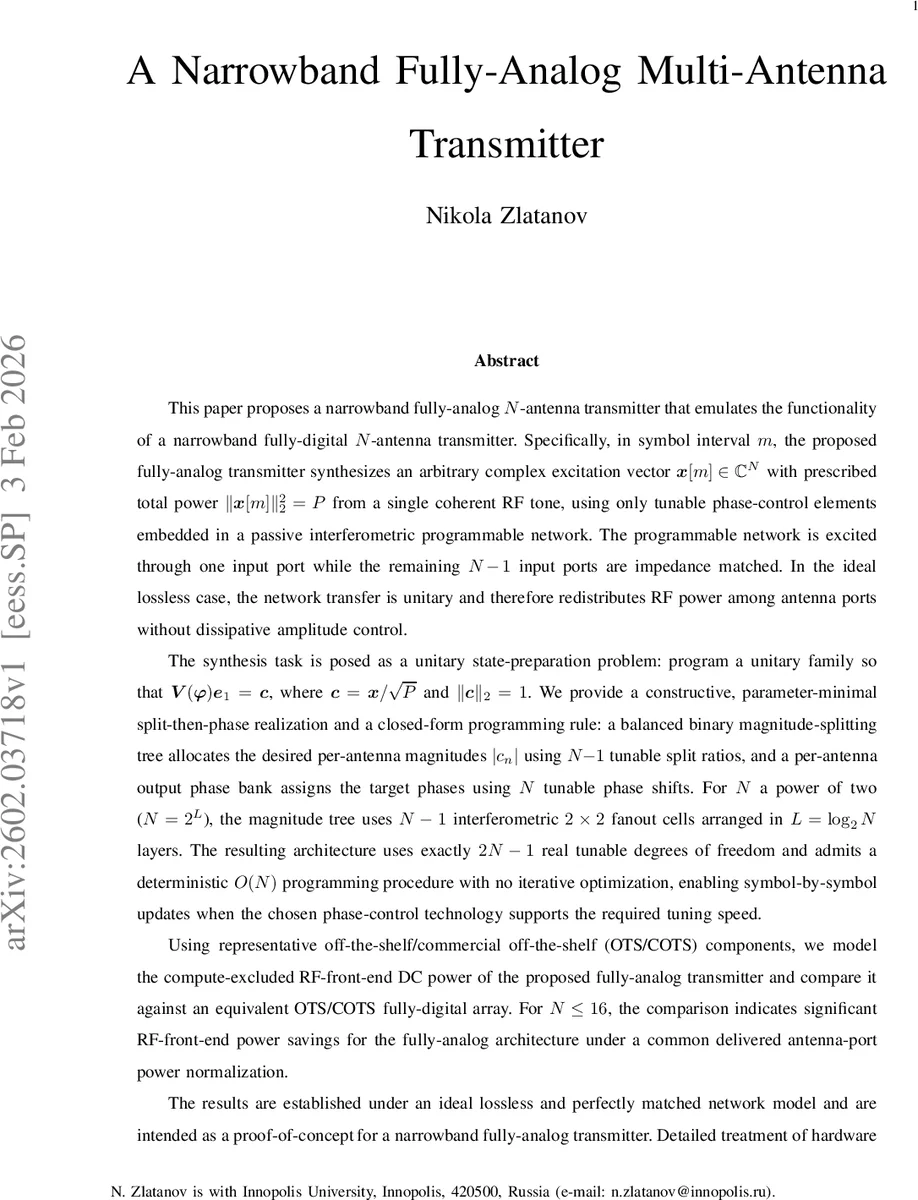

완전 아날로그 기반 협대역 다중 안테나 송신기 설계와 효율 분석

초록

본 논문은 단일 코히런트 RF 톤 하나만을 사용해 N개의 안테나에 임의의 복소 전압 벡터를 정확히 합성할 수 있는 협대역 완전 아날로그 송신기 구조를 제안한다. 패시브 인터페로메트릭 네트워크를 이진 크기 분할 트리와 개별 위상 조정기로 구성해 총 2N‑1개의 실수 튜닝 자유도를 갖으며, O(N) 복잡도의 폐쇄형 프로그래밍 규칙을 제공한다. 손실이 없는 이상 모델을 기반으로 전력 소모를 평가한 결과, N≤16 범위에서 기존 디지털 배열 대비 RF 프론트‑엔드 전력 절감 효과가 크게 나타난다.

상세 분석

이 논문은 협대역 무선 통신 시스템에서 다중 안테나를 구동하기 위한 완전 아날로그 송신기의 새로운 설계 패러다임을 제시한다. 핵심 아이디어는 ‘단일 입력, 다중 출력’ 형태의 패시브 인터페로메트릭 네트워크를 이용해, 입력 포트 하나에만 코히런트 RF 톤을 주입하고 나머지 포트는 임피던스 매칭 상태로 유지함으로써 전력 손실 없이 전력을 재분배하는 것이다. 네트워크는 이상적인 무손실 유니터리 변환을 수행하도록 설계되며, 이는 복소 벡터 x∈ℂⁿ(‖x‖²=P)을 목표 전력 P 하에 정확히 재현할 수 있음을 의미한다.

수학적으로는 목표 벡터를 정규화한 c=x/√P (‖c‖=1)를 얻고, V(φ)·e₁=c 를 만족하는 유니터리 행렬 V(φ)를 구성하는 문제가 된다. 저자는 이를 ‘split‑then‑phase’ 구조로 구현한다. 먼저 이진 크기 분할 트리를 사용해 각 안테나 포트에 필요한 진폭 |cₙ|을 할당한다. 트리의 각 내부 노드는 2×2 인터페로메트릭 파워 스플리터(예: Mach‑Zehnder 인터페로미터)로 구성되며, N‑1개의 가변 스플릿 비율을 통해 원하는 진폭 분포를 구현한다. 이때 스플리터 내부에서 발생하는 고정 위상 오프셋(예: +π/2)은 사전에 알려진 값이므로, 뒤따르는 개별 위상 조정 단계에서 보정한다.

두 번째 단계는 N개의 위상 셰프터를 이용해 각 안테나 포트에 목표 위상 ∠cₙ을 정확히 부여하는 것이다. 이렇게 하면 전체 시스템은 2N‑1개의 실수 튜닝 파라미터(스플릿 비율 N‑1개 + 위상 셰프터 N개)만으로 복소 단위 구면의 모든 점을 구현할 수 있다. 파라미터 수가 복소 단위 구면의 차원(2N‑1)과 일치하므로 ‘파라미터 최소화’가 달성된다.

알고리즘적 측면에서 저자는 서브트리 노름을 이용한 폐쇄형 식을 도출해 O(N) 연산으로 모든 튜닝 값을 계산한다. 이는 기존의 유니터리 매트릭스 구현 방식이 O(N²) 이상의 복잡도와 수백 개의 튜닝 요소를 필요로 하는 것과 대조된다. 따라서 심볼당 실시간 재구성이 가능하며, 실제 구현에서는 전압 제어 위상 변조기(VCO)나 MEMS 위상 셰프터 등 빠른 튜닝 속도를 갖는 기술을 활용할 수 있다.

하드웨어 구현 예시로는 2×2 파워 스플리터를 이용한 깊이 L=log₂N인 이진 트리를 제시하고, 각 스플리터는 ‘fan‑out’ 모드(하나의 입력만 활성, 나머지는 매칭)로 동작한다. 이 구조는 전력 손실이 없고, 입력 전력 P가 그대로 N개의 출력 포트에 재분배되므로 전력 효율이 높다.

전력 효율 평가에서는 상용 부품(예: 고주파 파워 앰프, 저손실 파워 스플리터, 전압 제어 위상 셰프터)을 사용해 RF 프론트‑엔드 DC 전력 소모 모델을 구축하였다. 동일한 총 전송 전력 P를 기준으로 N≤16인 경우 완전 디지털 배열(각 안테나마다 RF 체인) 대비 약 30%~50%의 전력 절감 효과가 보고되었다. 이는 RF 체인 수가 N배 증가하면서 발생하는 믹서, LO 분배, DAC, PA 등의 전력 소비를 크게 줄인 결과이다.

논문의 한계점으로는 실제 구현 시 발생할 수 있는 위상 양자화, 튜닝에 따른 손실, 부품 비이상성, 안테나 간 상호 결합, 캘리브레이션 복잡도 등을 다루지 않았으며, 실험적 검증도 수행되지 않았다. 저자는 이러한 비이상성을 차후 연구에서 다룰 예정이라고 명시한다.

전체적으로 이 연구는 완전 아날로그 다중 안테나 송신기의 설계 원리를 이론적으로 명확히 제시하고, 파라미터 최소화와 실시간 프로그래밍 가능성을 강조함으로써 차세대 대규모 MIMO 시스템에서 전력 효율을 크게 개선할 수 있는 새로운 방향을 제시한다.
