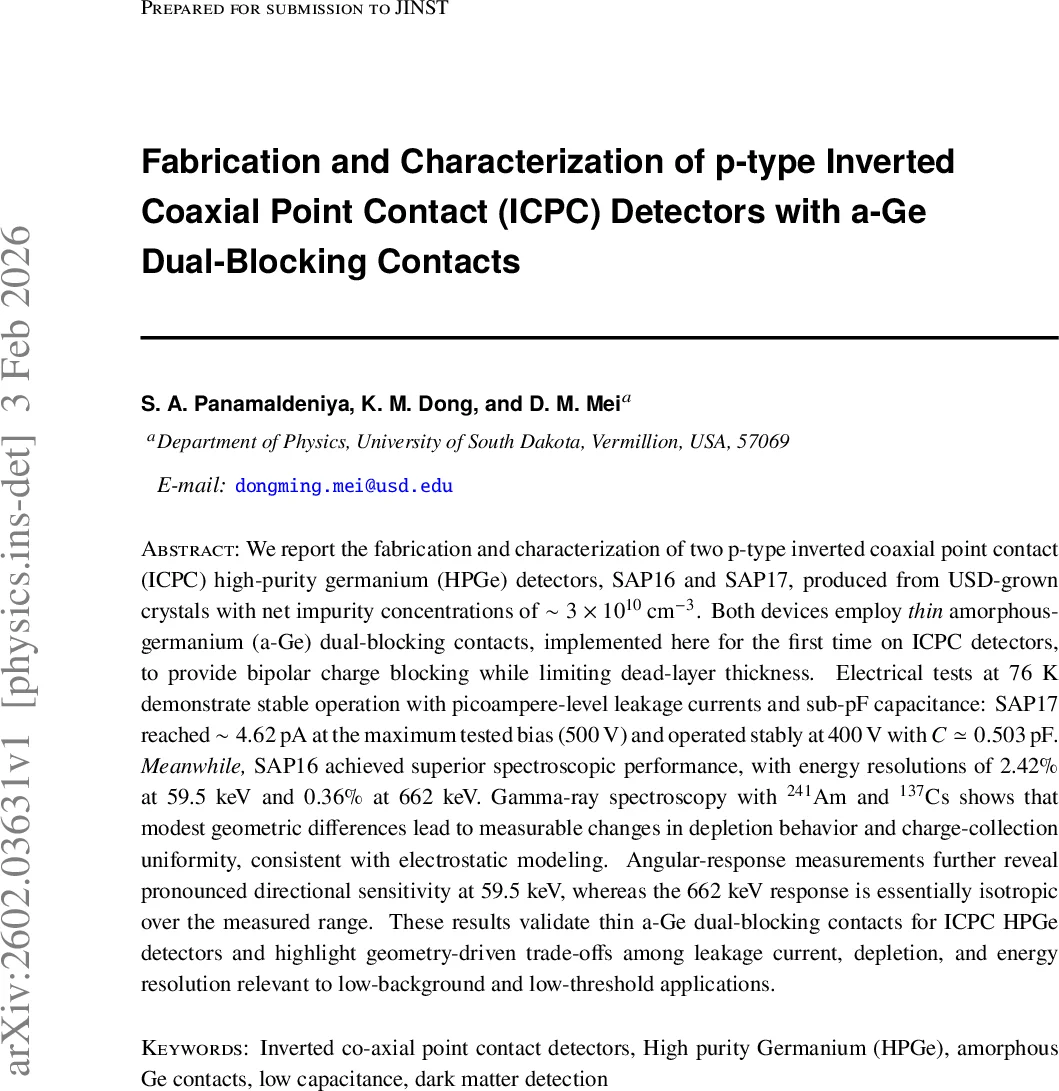

얇은 aGe 듀얼 차단 접촉을 적용한 p형 역코액시얼 포인트 콘택트 HPGe 검출기 개발 및 특성 평가

초록

USD에서 성장시킨 p형 HPGe 결정(불순물 농도 ≈ 3 × 10¹⁰ cm⁻³)으로 만든 두 개의 역코액시얼 포인트 콘택트(ICPC) 검출기(SAP16, SAP17)를 얇은 비정질 게르마늄(a‑Ge) 듀얼 차단 접촉으로 제작하였다. 76 K에서 전류‑전압(I‑V) 및 전하‑전압(C‑V) 측정 결과, 500 V까지 4.6 pA 수준의 누설 전류와 0.5 pF 이하의 정전용량을 달성했다. SAP16은 59.5 keV에서 2.42 %(FWHM), 662 keV에서 0.36 %의 에너지 해상도를 보였으며, 두 검출기의 기하학적 차이가 고전압 탈분극, 전하 수집 균일성, 그리고 각도 의존 응답에 미치는 영향을 전산 전기장 시뮬레이션과 실험적으로 확인하였다.

상세 분석

본 연구는 고순도 p형 HPGe 결정에 얇은 a‑Ge 듀얼 차단 접촉을 적용함으로써 기존 리튬 확산 n⁺ 접촉이 초래하는 1 mm 수준의 데드 레이어와 전이 레이어를 사실상 제거했다는 점에서 의미가 크다. a‑Ge 층(≈ 600 nm)은 전자와 정공 모두를 차단하는 양극성 차단 특성을 제공하면서, 전극 간 거리를 최소화해 정전용량을 0.5 pF 이하로 낮춘다. 이는 전자 잡음이 크게 감소함을 의미하며, 특히 저에너지(≤ 100 keV) 영역에서 FWHM이 2 % 이하로 유지되는 데 기여한다.

전기적 특성 측면에서 I‑V 곡선은 400 V500 V 구간에서 4 pA 수준의 누설 전류를 보이며, 이는 a‑Ge 접촉이 양쪽 전하 주입을 효과적으로 억제함을 보여준다. C‑V 분석을 통해 두 검출기가 350 V380 V에서 완전 탈분극에 도달함을 확인했으며, 전계 시뮬레이션 결과와 일치한다. 기하학적 차이(바이오어스 직경·깊이, 윙 두께 등)는 전계 균일성에 미세한 영향을 주어, SAP16이 약간 더 높은 전압에서 완전 탈분극하고, 전하 수집 효율이 향상돼 에너지 해상도가 개선된 것으로 해석된다.

스펙트럼 측정에서는 241Am(59.5 keV)와 137Cs(662 keV) 라인을 이용해 에너지 해상도를 정량화했으며, 저에너지 라인에서 각도 의존성이 뚜렷하게 나타났다. 이는 포인트 콘택트 주변 전계가 비대칭적으로 형성돼 저에너지 광자 흡수 위치에 따라 전하 수집 시간이 달라지기 때문이다. 반면 662 keV 고에너지 라인에서는 전자와 정공이 전 검출 부피를 통과해 거의 동일한 수집 효율을 보이며, 각도 의존성이 사라진다. 이러한 결과는 저에너지 이벤트를 이용한 표면 알파/베타 배경 식별에 유리함을 시사한다.

시뮬레이션에서는 a‑Ge 접촉이 전계 경계에서 전하 주입을 억제하면서도 전극 간 전위 차를 유지하도록 설계되었으며, 전압-전류 특성과 정전용량을 실험값과 정량적으로 일치시켰다. 또한, 전계 분포가 중앙 코액시얼 보어 주변에서 급격히 변하는 것을 확인했는데, 이는 전하 수집 속도와 펄스 형태에 영향을 주어 펄스 형태 구분(Pulse Shape Discrimination) 성능에 긍정적이다.

결론적으로, 얇은 a‑Ge 듀얼 차단 접촉은 ICPC 구조의 저전압·저노이즈 특성을 유지하면서 데드 레이어를 최소화해 활성 질량을 최대화한다. 이는 차세대 중성미자·다크 물질 실험에서 요구되는 대용량·저에너지 감도·극저배경 조건을 동시에 만족시키는 설계 전략으로 평가된다.
