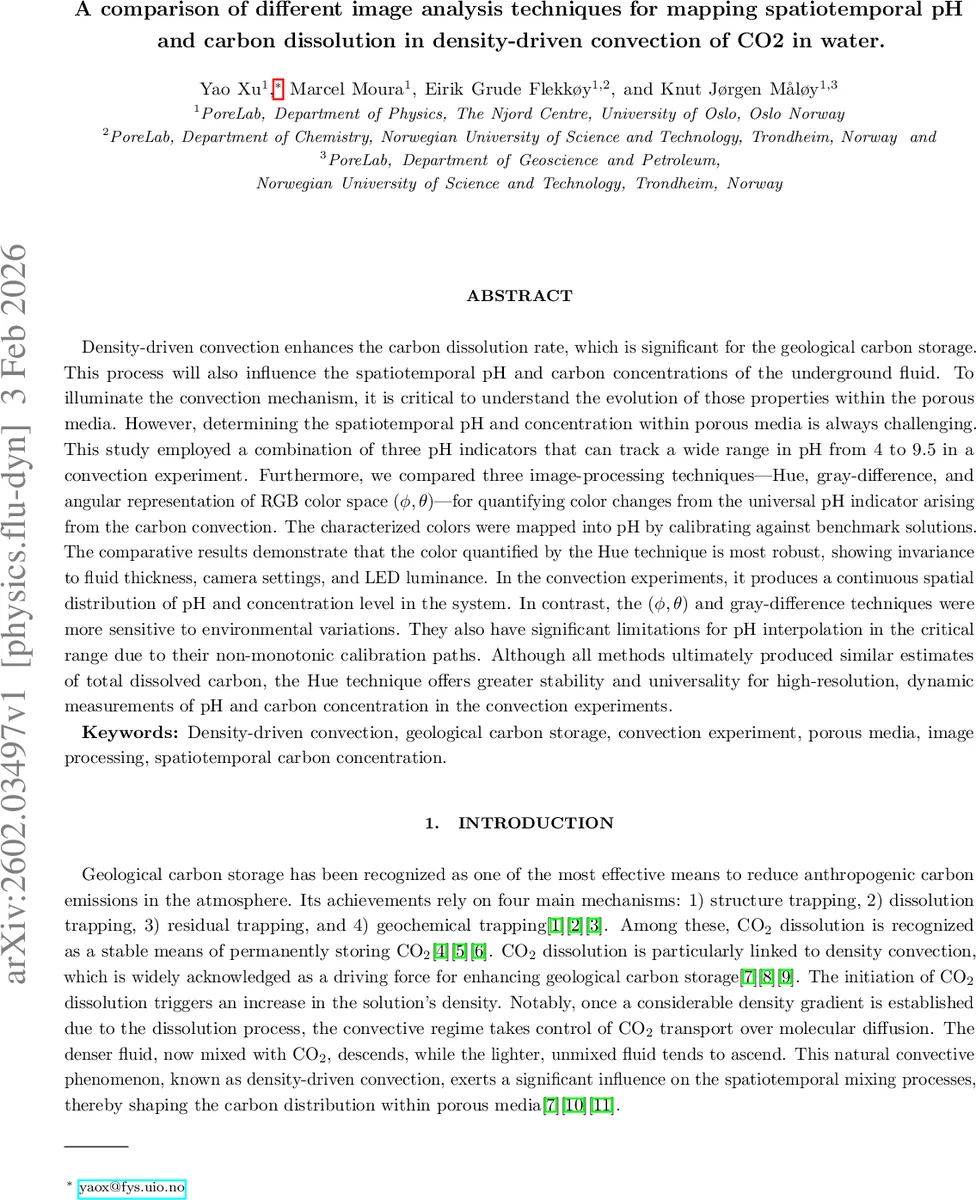

밀도 구동 대류에서 pH와 탄소 용해도 매핑을 위한 이미지 분석 기법 비교

초록

본 연구는 CO₂가 물에 용해될 때 발생하는 밀도 구동 대류 현상을 관찰하기 위해, 4 ~ 9.5 pH 범위를 커버하는 보편적 pH 지시약 혼합물을 사용하였다. 색상 변화를 정량화하는 세 가지 이미지 처리 기법(Hue, 회색 차이, RGB 각도 (ϕ, θ))을 비교한 결과, Hue 기반 방법이 유체 두께, 조명 강도, 카메라 설정 변화에 가장 강인하며 연속적인 pH·탄소 농도 분포를 제공한다는 것을 확인하였다.

상세 분석

이 논문은 지질 탄소 저장 과정에서 핵심적인 메커니즘인 밀도 구동 대류(Density‑Driven Convection, DDC)를 실험적으로 재현하고, 그 과정에서 발생하는 pH와 용해 탄소 농도의 시공간 변화를 고해상도 이미지로 정량화하는 방법론을 체계적으로 검증한다. 먼저, pH 4 ~ 9.5를 포괄하는 보편적 지시약 혼합물을 설계하였다. 기존 단일 지시약이 갖는 좁은 색 변환 구간을 극복하기 위해 브로모크레솔 그린, 브로모톰 블루, 메틸 레드 등 세 가지 안전 지시약을 비율 1:50로 희석해 사용했으며, 이는 색상이 연속적으로 빨강‑초록‑파랑으로 전이되는 넓은 스펙트럼을 제공한다.

이미지 정량화는 RGB 8‑비트(0‑255) 데이터를 기반으로 세 가지 변환 방식을 적용하였다. (1) 회색 차이(gray‑difference)는 인간 시각에서 녹색에 높은 가중치를 부여하는 단일 스칼라식 Gray = 0.299R + 0.587G + 0.114B / 255 로 계산한다. (2) HSV 색공간의 Hue는 색상의 주파수적 위치를 0‑1 구간에 매핑해 밝기와 채도에 독립적인 특성을 갖는다. 수식은 최대·최소 RGB값을 이용해 H = (…) 로 정의된다. (3) RGB 각도 표현(ϕ, θ)은 구면 좌표계에서 색을 방위각 ϕ = arctan(G/R)와 극각 θ = arccos(B/√(R²+G²+B²)) 로 변환한다.

각 기법별 보정곡선은 투명 마이크로플레이트에 13가지 pH 표준 용액을 채워 촬영한 후, 동일한 영역에서 평균 RGB값을 추출해 계산하였다. Hue‑pH 보정은 거의 단조적이며 비선형성도 최소화된 반면, 회색 차이와 (ϕ, θ) 보정은 특정 pH 구간에서 비단조적(곡선이 뒤틀리는) 특성을 보여 보간 시 오류가 증폭된다. 특히, 회색 차이는 조명 강도와 카메라 감도 변화에 민감해 동일 실험 조건이 아니면 색상 편차가 크게 나타난다. (ϕ, θ) 역시 색상의 구면 좌표 변환 과정에서 작은 RGB 변동이 각도 계산에 비선형적으로 반영돼, 광원 밝기나 시료 두께가 달라지면 급격히 변한다.

실험적 DDC 설정은 PMMA로 가공한 2 mm 직경·2 mm 높이 원통 배열(모래 입자 모사) 내부에 지시약 용액(pH 7)을 포화시킨 뒤, 상부에 CO₂를 2 mbar 압력으로 주입해 대류를 유도하였다. LED 조명 하에 5 초 간격으로 상부에서 촬영한 영상을 Hue, 회색 차이, (ϕ, θ) 방식으로 처리해 pH·탄소 농도 지도를 생성하였다. 결과적으로 Hue 기반 지도는 전체 영역에 걸쳐 연속적인 색 변화를 보이며, 시간에 따른 대류 패턴(상부 가벼운 물질 상승, 하부 CO₂‑포화 물질 하강)을 명확히 포착했다. 반면 회색 차이와 (ϕ, θ) 지도는 특정 구역에서 색상 잡음이 크게 나타나며, 특히 pH ≈ 6 ~ 7 구간에서 보정 곡선이 비단조적이어서 실제 농도 변화를 과소·과대 평가한다.

총 용해 탄소량(C_T)을 각 방법으로 적분했을 때, 세 기법 모두 평균값은 비슷했지만, Hue는 표준편차가 가장 작아 재현성이 뛰어나다는 점을 확인했다. 이는 고해상도·고속 이미지 기반 pH 측정에서 Hue가 조명·카메라 조건 변화에 대한 보정 필요성을 최소화한다는 실용적 장점을 의미한다. 논문은 또한, Hue 기반 분석이 기존 전극식 pH 측정이 제공하지 못하는 전·후방향(공간) 정보를 제공함으로써, 지질 탄소 저장 시뮬레이션 모델에 직접적인 실험 데이터를 공급할 수 있음을 강조한다.
