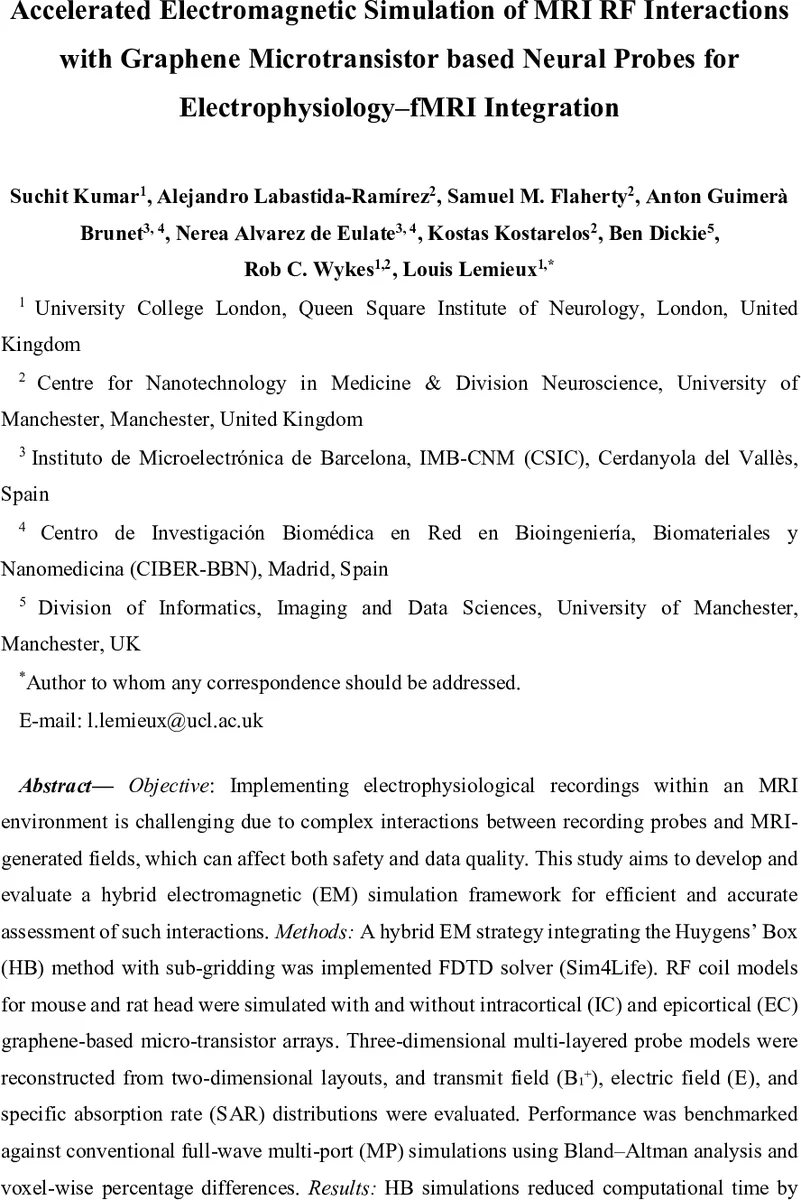

MRI RF와 그래핀 마이크로트랜지스터 신경 프로브 상호작용의 가속 전자기 시뮬레이션

초록

본 연구는 Huygens’ Box와 서브그리딩을 결합한 하이브리드 FDTD 기법을 도입해, 마우스·쥐 모델에서 그래핀 기반 마이크로트랜지스터 배열이 MRI RF 코일에 미치는 전자기장 및 SAR 변화를 기존 다중포트 전파 해석에 비해 70‑80 % 빠르게 정확히 예측함을 보였다.

상세 분석

이 논문은 전자기 시뮬레이션의 두 가지 주요 난제—(1) 마이크로미터 수준의 초소형 임플란트와 전체 코일·동물 모델을 동시에 해석해야 하는 높은 메모리·연산 요구, (2) 임플란트가 RF 전송 효율과 SAR에 미치는 미세한 영향을 정밀히 평가해야 하는 안전성 요구—를 동시에 해결하고자 한다. 저자들은 Huygens’ Box(HB) 접근법을 기존 전역 FDTD 격자에 적용하고, 임플란트가 위치한 영역에만 서브그리딩을 수행함으로써 격자 해상도를 국소적으로 높였다. HB는 코일을 원본 전원으로 사용해 관심 영역(프로브 주변)에서 발생하는 전자기장을 ‘가상 소스’로 추출하고, 이 소스를 다시 삽입해 임플란트가 포함된 시뮬레이션을 수행한다. 이렇게 하면 전체 시스템을 매번 풀웨이브로 계산할 필요가 없어 GPU 메모리 사용량과 계산 시간이 크게 감소한다.

정확도 검증을 위해 저자들은 동일한 조건에서 전통적인 다중포트(MP) FDTD 시뮬레이션을 수행하고, 두 방법 간의 B1⁺, 전기장(E), SAR에 대한 voxel‑wise 차이를 Bland‑Altman 분석과 백분율 차이 지도으로 비교하였다. 결과는 B1⁺에 대해 평균 편차가 0.02‑0.07 %(마우스)에서 –3.7 %~–1.7 %(쥐) 수준으로 매우 미미했으며, E와 SAR에서도 차이가 5‑10 % 이내에 머물렀다. 특히 SAR 절대값은 IEC 기준을 크게 밑돌아 안전성에 문제가 없음을 확인했다.

그래핀 기반 gSGFET 배열 자체는 금속 부피가 극히 작고 전도성이 낮아 RF 전송 필드와 SAR에 거의 영향을 주지 않았다. 이는 기존 금속 전극이 야기하는 이미지 왜곡·열 손실 문제를 크게 완화시킬 수 있음을 시사한다. 또한 HB‑서브그리딩 조합은 8‑rung 고패스 버드케이지 코일과 100 µm 두께의 그래핀 모델을 포함한 복합 구조에서도 70‑80 %의 시간 절감(예: 12 h → 2.5 h)과 메모리 사용량 감소를 달성했다.

이러한 기술적 성과는 (1) 전임상 단계에서 고해상도 SAR 지도와 전자기장 분포를 빠르게 얻어 설계 최적화를 가능하게 함, (2) 인간 규모 임플란트에 대한 시뮬레이션을 실용적인 시간 안에 확장할 수 있는 기반을 제공함, (3) 그래핀 기반 초소형 신경 인터페이스가 MRI와의 전자기적 호환성을 갖춘 안전한 플랫폼으로 부상할 수 있음을 뒷받침한다는 점에서 의의가 크다.
