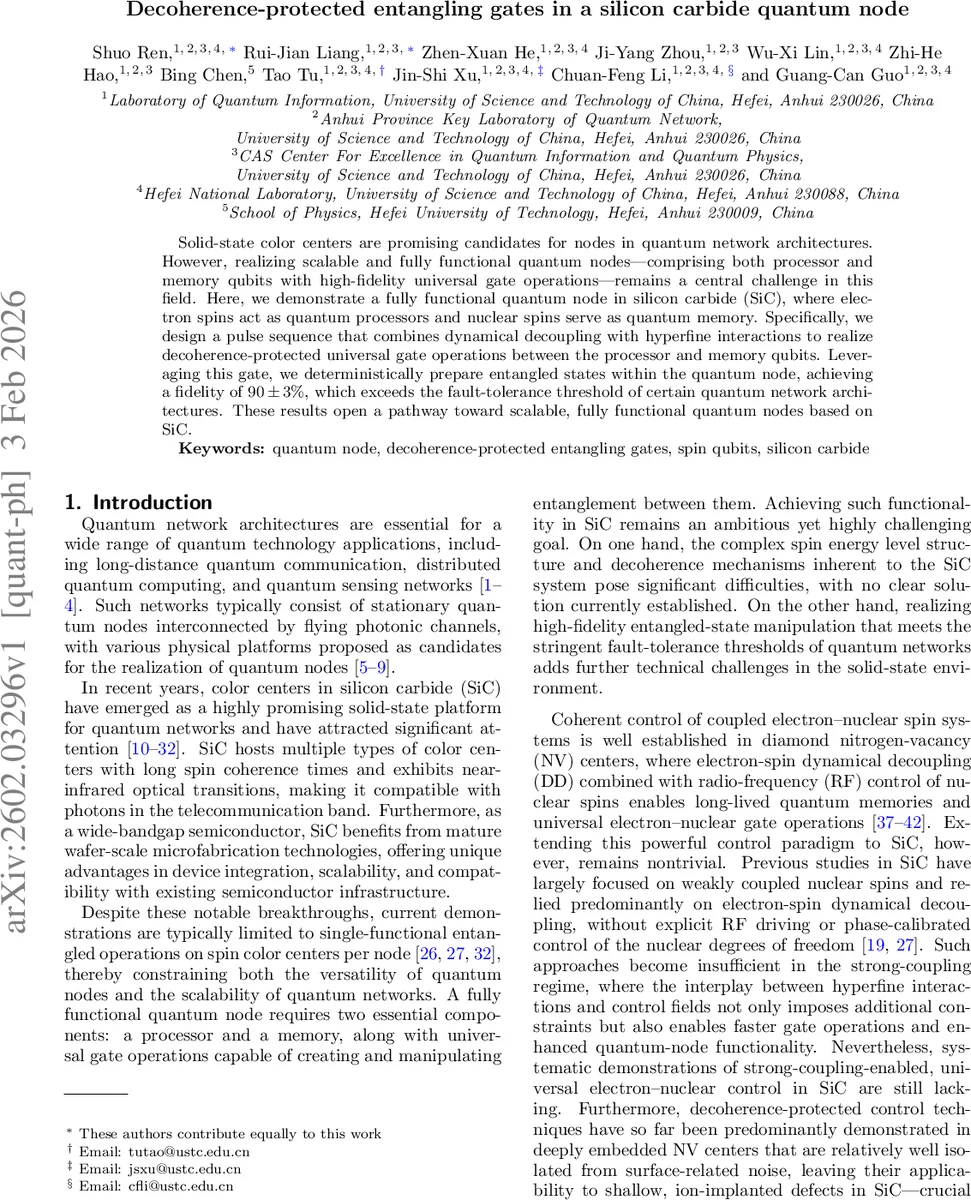

실리콘 카바이드 양자 노드에서 탈동조화 보호 얽힘 게이트 구현

초록

본 논문은 4H‑SiC의 얕은 PL6 색상 중심과 강하게 결합된 29Si 핵스핀을 이용해 전자 스핀을 프로세서, 핵스핀을 메모리로 하는 완전한 양자 노드를 구현한다. 동적 탈동조화와 라디오주파수 제어를 결합한 DDRF 펄스 시퀀스로 전자‑핵 간 보편적인 양자 게이트를 보호하며, 이를 통해 90 % ± 3 %의 충실도를 갖는 베벨 상태를 결정적으로 생성한다.

상세 분석

이 연구는 실리콘 카바이드(4H‑SiC) 내 PL6 색상 중심을 전자 스핀 기반 프로세서로, 인접한 29Si 핵스핀을 장기 저장 메모리로 활용한 하이브리드 양자 시스템을 설계·시연한다. PL6는 S = 1의 스핀 삼중항을 가지며, 광학적 초기화·읽기가 가능하고, 마이크로파(MW) 펄스로 빠른 제어가 가능하다. 저자들은 자연 동위원소 조성을 가진 시료(13C ≈ 1.1 %, 29Si ≈ 4.7 %)를 사용해 강한 초극자 결합(A ≈ 12.4 MHz)을 갖는 단일 핵스핀을 식별하였다. 전자‑핵 결합 해밀토니안 H = γe B·S + γn B·I + DGS S_z² + S·A·I 를 기반으로, m_s = 0, −1 및 m_I = ↑, ↓ 두 축을 선택해 4‑레벨 양자 레지스터를 구성한다.

핵스핀 초기화는 전자 보조 동적 핵극화(DNP)를 이용해 ES‑LAC(330 G) 조건에서 광학 펌핑만으로 전자·핵을 |0↑⟩ 상태로 99 % 이상의 편극을 달성한다. 이후 ODNMR 실험을 통해 핵스핀 전이 주파수를 정확히 측정하고, 라디오주파수(RF) 펄스로 핵스핀 라비 진동(π‑펄스 2.33 µs) 및 Ramsey 간섭(T₂* ≈ 143 µs)을 확인하였다. 전자 스핀의 T₂*는 2.04 µs에 불과해, 전통적인 CNOT 구현 시 게이트 시간이 핵스핀 조작 시간보다 길어 얽힘 충실도가 급격히 저하된다.

이를 극복하기 위해 저자들은 동적 탈동조화(Dynamical Decoupling, DD) 마이크로파 펄스와 RF 펄스를 교차 배치한 DDRF 시퀀스를 설계하였다. DD 펄스는 전자 스핀의 탈동조화 시간을 연장하고, 동시에 RF 펄스는 핵스핀을 조건부로 뒤집어 전자‑핵 간 제어를 동시 수행한다. 이 복합 시퀀스는 전자‑핵 CNOT(e→n) 및 CNOT(n→e) 게이트를 각각 6 µs 이하의 총 시간으로 구현하여, 전자 스핀의 짧은 코히런스 시간 내에 고충실도 양자 연산을 가능하게 한다.

베벨 상태 생성은 (|0↑⟩ + |−1↑⟩)/√2 로 시작해 RF π‑펄스로 핵스핀을 조건부 뒤집는 순서로 수행되며, 양자 상태 토모그래피를 통해 90 % ± 3 %의 충실도가 확인되었다. 이는 일부 양자 네트워크 아키텍처에서 요구되는 오류 임계값(≈ 1 %)보다 크게 향상된 수치이며, 실리콘 카바이드 기반 양자 노드가 확장 가능한 분산 양자 컴퓨팅에 실용적으로 적용될 수 있음을 시사한다. 또한, 얕은 이온 주입 결함에서도 높은 초극자 결합과 탈동조화 보호가 가능함을 보여, 나노포토닉 공진기와 파형 가이드와의 통합에 대한 길을 열었다.

핵심 기여는 (1) 강하게 결합된 핵스핀을 이용한 고충실도 메모리, (2) DDRF를 통한 전자‑핵 보편 게이트 구현, (3) 90 % 수준의 얽힘 생성으로 양자 네트워크 오류 정정 기준을 초과하는 실험적 증명이다. 향후 연구에서는 다중 핵스핀 메모리 확장, 저온에서의 T₂ 향상, 그리고 광학적 얽힘 전송을 위한 파장 변환 인터페이스와의 결합이 기대된다.
