흐름 유도 굽힘 반응 레오미터를 통한 미세 수화 섬유 점탄성 측정

초록

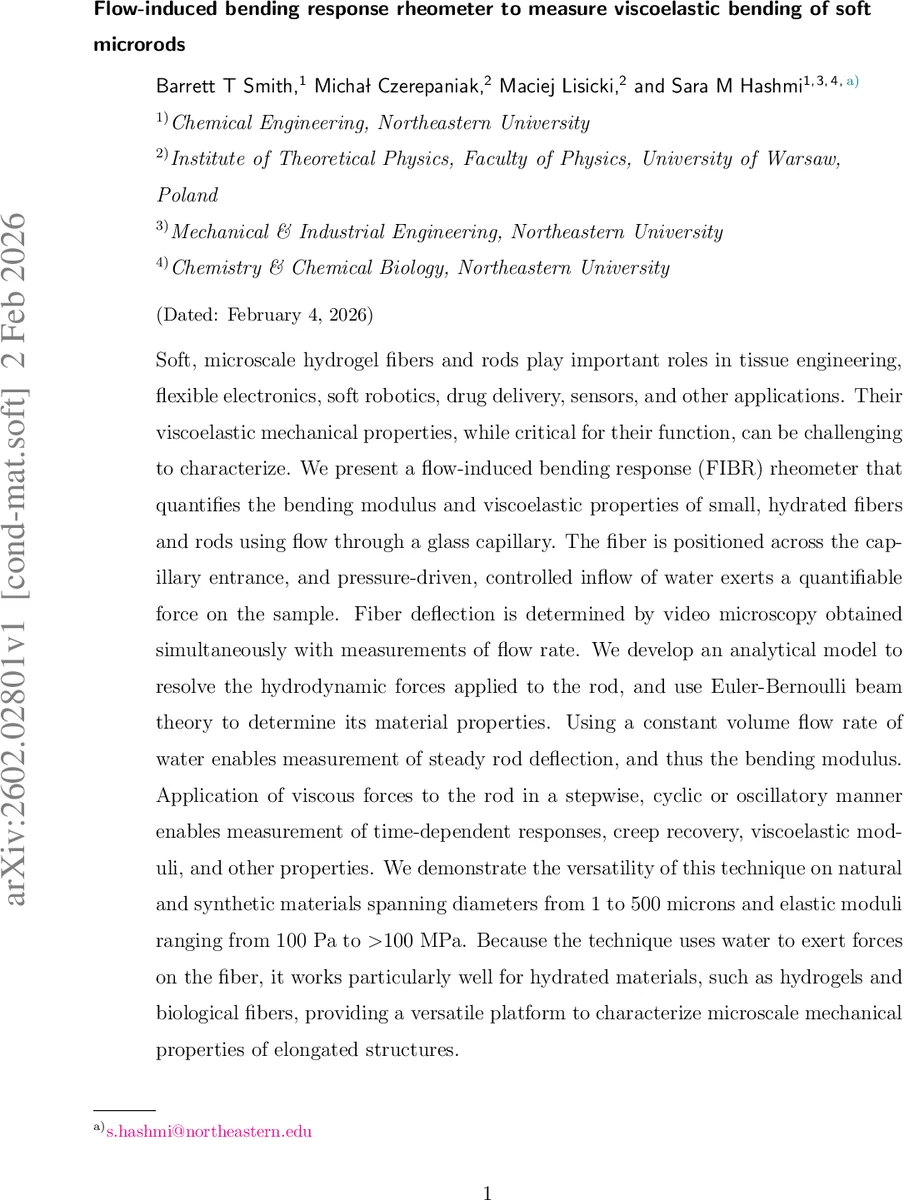

본 논문은 물 흐름을 이용해 유리 모세관 입구에 배치된 미세 섬유·로드를 굽힘시켜, 변형량과 흐름률을 동시 측정함으로써 탄성계수와 점탄성 특성을 정량화하는 새로운 레오미터(FIBR) 방법을 제시한다. 1 µm500 µm 직경, 100 Pa100 MPa 탄성범위의 천연·합성 수화 섬유에 적용해 검증하였다.

상세 분석

이 연구는 기존의 AFM, 광학 트위저, 캡illary 마이크로메카닉스 등 미세 섬유의 기계적 특성을 측정하는 방법들의 한계를 인식하고, 물 흐름이라는 간단하면서도 친수성 물질에 적합한 구동력을 활용한다는 점에서 혁신적이다. 핵심 아이디어는 섬유를 모세관 입구에 수직으로 놓고, 압력 구동 펌프를 통해 일정 부피 유량(Q)을 흐르게 함으로써 섬유에 작용하는 유체 항력을 정량화하는 것이다. 저자는 유체역학적으로 Stokes 흐름을 가정하고, 섬유를 연속적인 빔으로 모델링한 뒤 Rotne‑Prager‑Yamakawa 텐서를 이용해 각 미소 구간에 작용하는 드래그를 계산한다. 이렇게 얻은 분포된 힘을 Euler‑Bernoulli 빔 방정식에 대입해 섬유의 휨 변형 δ와 외력 F 사이의 관계식을 도출한다.

실험 설계는 매우 실용적이다. 유리 모세관(내경 0.2–2 mm)을 3D‑프린트 웰에 고정하고, 마이크로매니퓰레이터와 역현미경으로 섬유 위치를 정밀하게 조정한다. 흐름률은 Fluigent 라인업 시스템으로 실시간 기록되며, 영상 분석 파이프라인은 이미지 이진화·에지 검출·10차 다항식 피팅을 통해 섬유 양쪽 가장자리를 추적, 변형량을 픽셀 단위로 정밀하게 측정한다.

정적 테스트에서는 일정 유량을 가해 섬유가 정상 상태에 도달할 때까지 기다린 뒤, δ와 Q의 비례 관계를 이용해 굽힘 탄성계수(EI)를 역산한다. 점탄성 측정은 (1) 급격한 유량 스텝을 가해 크리프·회복 곡선을 얻고, (2) 사인파 형태의 유량 변조(주기 10 s)로 동적 기계 분석(DMA)을 수행한다. 이를 통해 저장 탄성계수(G′)와 손실 탄성계수(G″)를 주파수 의존적으로 도출한다.

다양한 시료에 대한 검증 결과는 방법론의 범용성을 뒷받침한다. 1 µm 직경의 실리카 섬유부터 500 µm 길이의 마이크로플루이딕 알긴산 로드, 그리고 125–250 µm 직경의 알긴산 섬유(칼슘·마그네슘 교차결합)까지 적용했으며, 측정된 탄성계수는 100 Pa에서 100 MPa 이상까지 7 오더에 걸쳐 일관되게 재현되었다. 특히 물 기반 구동이므로 탈수에 민감한 수화 겔이나 생물학적 섬유를 그대로 수분 상태에서 측정할 수 있다는 점이 큰 장점이다.

한계점도 존재한다. 첫째, 섬유가 모세관 입구에 완벽히 수직으로 위치해야 하며, 미세한 기울기나 초기 접촉면 불균일이 힘 전달 모델에 오차를 초래한다. 둘째, 유동이 완전한 층류(Hagen‑Poiseuille)라고 가정했지만, 높은 유량에서 미세 난류 혹은 섬유 주변의 경계층 변화가 발생할 가능성이 있다. 셋째, Euler‑Bernoulli 가정은 섬유가 얇고 길이가 충분히 길 때만 정확하므로, 직경이 큰 로드나 비선형 변형이 발생하는 경우에는 Timoshenko 빔 모델이 필요할 수 있다. 마지막으로, 영상 분석에 의존하는 측정 정확도는 광학 해상도와 조명 조건에 크게 좌우되며, 투명도가 낮은 시료는 에지 검출이 어려워 전처리 필터링에 추가적인 오류가 발생한다.

전반적으로 이 논문은 간단한 장비와 물 흐름이라는 친환경 구동원을 활용해 미세 섬유·로드의 정적·동적 기계적 특성을 동시에 측정할 수 있는 새로운 플랫폼을 제시한다. 이 방법은 기존 마이크로레오미터와 AFM의 복잡성을 크게 낮추면서도 넓은 물성 범위를 커버하므로, 조직공학, 연성 전자, 연성 로봇공학 등 수화 기반 미세 구조물 연구에 즉시 적용 가능할 것으로 기대된다.
