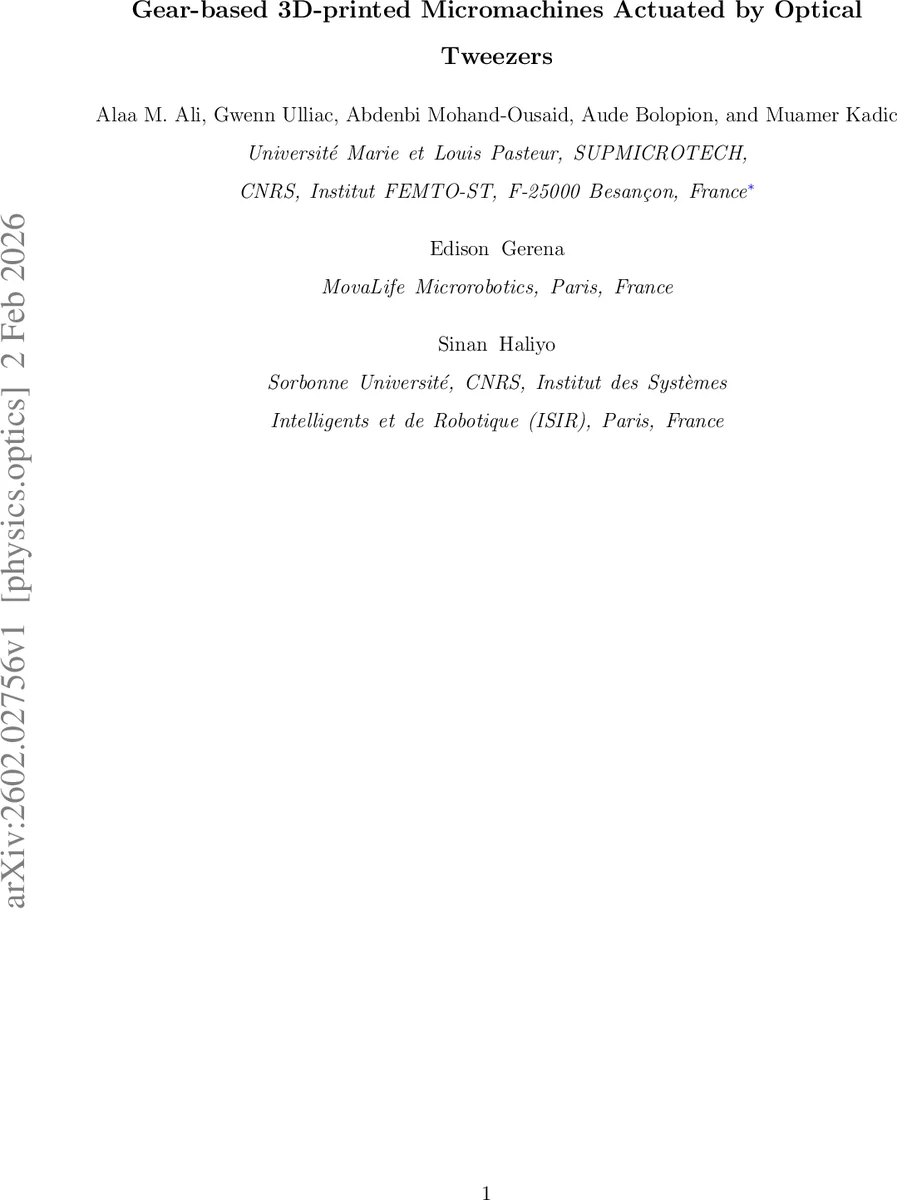

광학 트위저로 구동되는 3D 프린팅 마이크로 기어 기계

초록

본 논문은 두광자 중합(2PP) 3D 프린팅으로 제작한 마이크로 기어 트레인을 광학 트위저(Optical Tweezers)로 구동하여 회전 토크와 속도를 증폭시키는 방법을 제시한다. 스퍼 기어와 베벨 기어를 설계·제작하고, 구형 광학 핸들을 이용해 다중 트랩을 시간‑다중화하여 기어를 회전시킨다. T‑matrix 기반 시뮬레이션으로 광학 힘·토크를 정량화하고, 실험에서 연속 회전, 토크·속도 증폭, 평면‑평면·평면‑수직 동작 전환을 확인하였다. 이 기술은 저침습·정밀 제어가 요구되는 바이오·랩‑온‑칩 분야에 활용 가능성을 제시한다.

상세 분석

이 연구는 마이크로 메카니즘의 핵심 요소인 기어 전동계를 광학 트위저라는 비접촉식 구동 방식과 결합함으로써 기존 전기·자기 구동 방식이 갖는 배선·전극 요구사항을 완전히 제거한다. 두광자 중합(2PP) 기술을 이용해 5 µm 이하의 구형 광학 핸들을 포함한 스퍼 및 베벨 기어를 서브‑마이크론 정밀도로 3차원적으로 프린팅했으며, 이는 전통적인 포토리소그래피가 제공하지 못하는 입체적 자유도를 확보한다. 기어 설계에서는 큰 기어(직경 50 µm)와 작은 기어(직경 7.3 µm)의 비율을 이용해 토크 증폭(≈2.4배)와 속도 증폭(≈1.33배)을 구현했으며, 베벨 기어에서는 이빨 수 비(25:6)를 통해 평면 회전을 수직 회전으로 변환하면서 속도 증폭(≈4.17배)을 달성했다. 광학 트위저는 고집속 레이저 빔을 시간‑다중화하여 네 개의 구형 핸들을 순환 이동시킴으로써 기어에 순환 토크를 전달한다. T‑matrix 기반 OTT 툴을 사용해 구형 핸들의 정규화 광학 힘 효율 Q를 0.42까지 도출했으며, 100 mW 레이저 출력 시 약 185 pN의 힘, 1.85 nN·µm의 토크를 얻었다. 이러한 토크는 기어 비에 따라 증폭되어 실험적으로 연속 회전과 토크 전달이 확인되었다. 2PP 공정에서는 부품 간 불필요한 접착을 방지하기 위해 지지 구조와 이중 링 설계를 도입했으며, 초임계 CO₂ 건조와 세심한 세척으로 캡illary 스티션을 최소화했다. 결과적으로, 다중 기어가 자유롭게 회전하면서도 기어 간 정밀 맞물림을 유지하는 복합 마이크로머신을 구현했다. 이 기술은 광학 트위저의 미세 힘 한계(피코뉴턴 수준)를 기어 메커니즘을 통한 토크·속도 증폭으로 보완하고, 3D 프린팅을 통한 맞춤형 설계 가능성을 보여준다. 향후 고속·고토크 요구 분야, 세포 조작, 미세 유체 펌프 등에서 비침습적 광학 구동 마이크로 로봇으로 확장될 전망이다.
