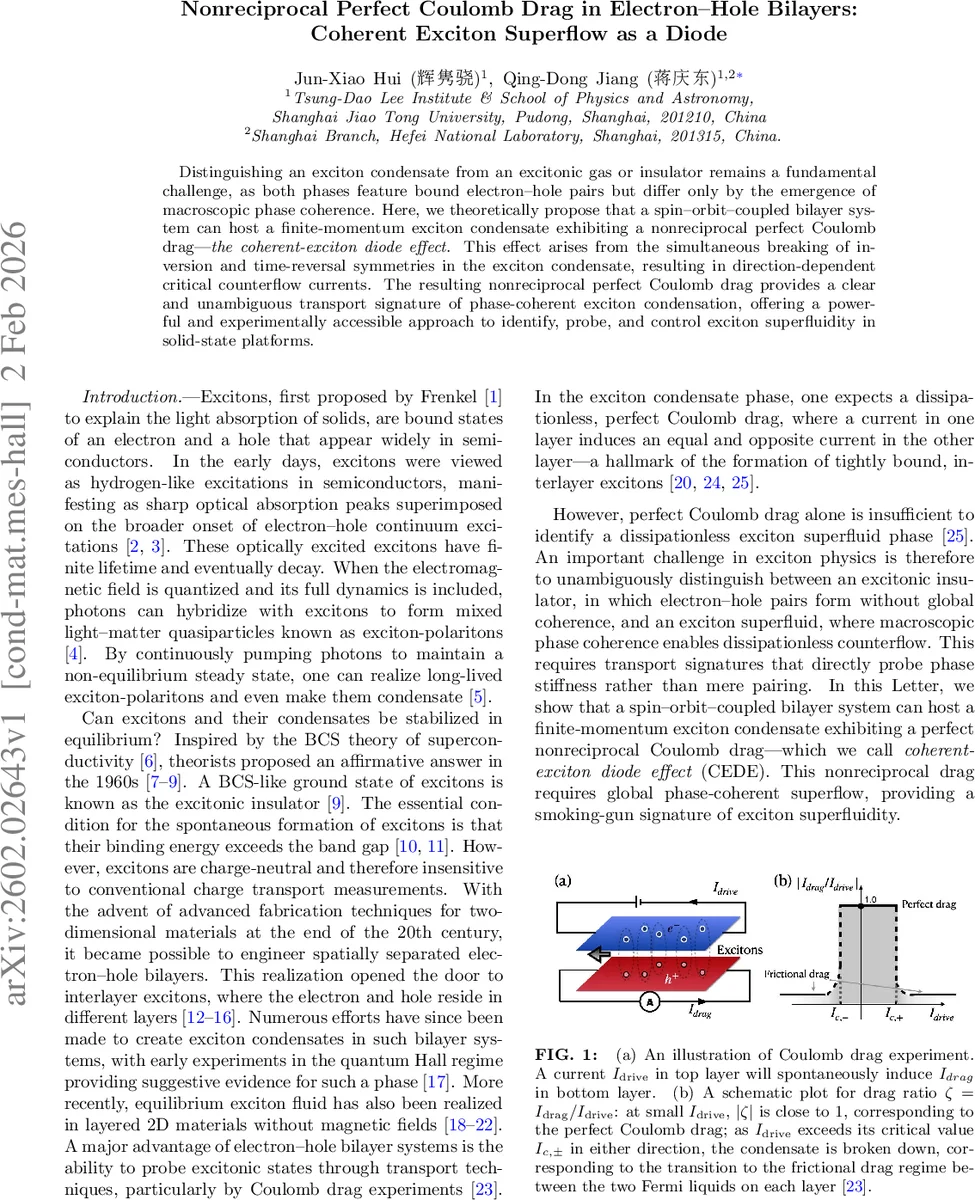

비대칭 스핀궤도 결합 이중층에서 비가역 완전 전하 드래그와 초전도 다이오드 효과

초록

이 논문은 스핀‑궤도 결합이 서로 다른 두 2차원 반도체 층에 존재할 때, 전자‑정공 쌍이 유한한 중심운동량을 갖는 exciton 응집을 형성하고, 이로 인해 방향에 따라 임계 전류가 달라지는 ‘비가역 완전 전하 드래그(CEDE)’ 현상을 예측한다. CEDE는 초전도 다이오드와 유사하게 전류의 흐름 방향에 따라 전하 드래그 비율이 ±1에서 급격히 변하는 비가역성을 보이며, 이는 상전이와 초전도 상의 위상 강직성을 직접 검증할 수 있는 명확한 실험 신호가 된다.

상세 분석

본 연구는 전자‑정공 이중층 시스템에 비대칭적인 Rashba 스핀‑궤도 결합(λ_e≠0, λ_h≈0)과 외부 Zeeman 장(J, B)을 도입함으로써 전자 밴드가 P·T 대칭을 동시에 깨는 구조를 설계한다. 이때 전자와 정공의 페르미면이 서로 다른 형태를 띠어, 전자 밴드가 비대칭적으로 변형되고 Fermi contour이 이동·왜곡된다. 이러한 비대칭은 전자‑정공 쌍이 유한 중심운동량 q를 갖는 FFLO‑유형 exciton 응집을 선호하게 만든다. 저자들은 Hubbard‑Stratonovich 변환 후 Ginzburg‑Landau 전개를 수행하여 자유에너지 F(q)=−α(q)^2/β(q) 형태를 얻고, α(q)와 β(q)에 q의 홀수 차항이 존재함을 확인한다. 이는 λ_e·B에 비례하는 비대칭 항이 α와 β에 선형(q)·q^3 등으로 나타나, q≠0 최소점을 만들게 함을 의미한다. 수치 계산에서는 온도 T≈0.9 Tc, B/k_BTc≈3에서 최적 q₀가 x‑축 방향으로 약 0.2 l⁻¹에 위치한다.

이후 초전도 전류 밀도 J_i(q)=ℏ⁻¹∂F/∂q_i를 구해, q를 변위시킬 경우 양쪽 방향에 서로 다른 임계 전류 J_c⁺와 J_c⁻가 나타난다. P·T가 모두 깨졌을 때 |J_c⁺|≠|J_c⁻|가 되며, 이는 전류 흐름에 따라 전하 드래그 비율 ζ=I_drag/I_drive가 +1에서 –1로 전환되는 ‘비가역 완전 전하 드래그’ 구간을 만든다. 저자들은 η=(|J_c⁺|−|J_c⁻|)/(|J_c⁺|+|J_c⁻|) 로 정의한 다이오드 효율이 B에 따라 비단조적(진동)하게 변함을 보고, 단순히 P·T 파괴만으로는 충분하지 않으며, 전자 밴드 구조와 상호작용 파라미터가 복합적으로 작용함을 강조한다.

또한, 초전도 응집이 파괴된 뒤 남는 마찰 전하 드래그 ζ≈1%를 추정했으며, 이는 기존의 전통적 Coulomb drag와 구분되는 특징이다. 실험적 파라미터( Tc≈10 K, m_e≈0.2 m₀, 층 간 거리 d≈nm 수준)로부터 q₀에 대응하는 파동길이 λ≈600 nm, 임계 전류 I_c≈1 mA, 전류 차이 δI≈10 µA 정도가 예상된다. 이러한 수치는 현재 2D 전이금속 디칼코게나이드(예: MoTe₂, WSe₂) 기반 이중층 구조에서 측정 가능하다.

결론적으로, 논문은 비가역 완전 전하 드래그 현상이 exciton 초전도 상의 위상 강직성을 직접 검증하는 ‘스마트 다이오드’ 역할을 할 수 있음을 제시하고, 스핀‑궤도 결합과 외부 Zeeman 장을 이용한 설계가 새로운 양자 물질 플랫폼에서 초전도 다이오드 효과를 구현하는 실용적 로드맵을 제공한다.
