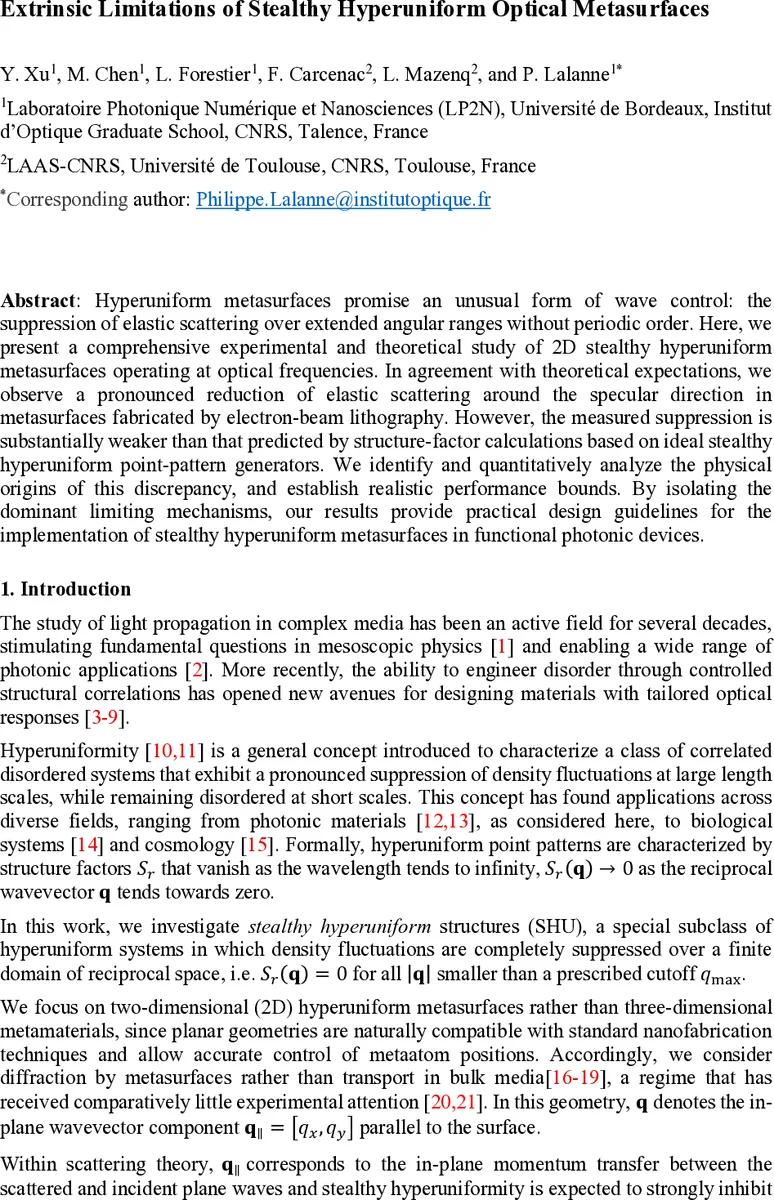

스텔스 하이퍼유니폼 메타표면의 실용적 한계와 설계 가이드

초록

본 연구는 광학 주파수에서 동작하는 2차원 스텔스 하이퍼유니폼(SHU) 메타표면을 전자빔 리소그래피로 제작하고, 구조인자와 실험적 산란 억제 효율을 비교한다. 이론적으로 예측되는 높은 퀜칭 효율은 메타원소의 폴리디스퍼시티, 다중산란, 그리고 유한 크기·공간 코히런스 제한 등에 의해 크게 감소한다는 것을 정량적으로 규명하고, 실용적인 설계 지침을 제시한다.

상세 분석

본 논문은 스텔스 하이퍼유니폼(SHU) 메타표면이 갖는 “퀜칭 구역”(quenching zone)이라는 개념을 정량적으로 검증한다. SHU 패턴은 구조인자 S(q) 가 특정 역공간 반경 k_c 이하에서 거의 0이 되도록 설계되며, 이는 입사광의 입면 파수 k_∥ 가 k_c 이하인 경우에 탄성 산란이 억제된다는 의미이다. 저자들은 기존 알고리즘을 이용해 χ(stealthiness)와 입자 밀도 ρ 을 조절해 다양한 2D 점 배열을 생성하고, 이를 전자빔 리소그래피로 145 nm 실리콘 층에 패턴화하였다. 실험에서는 초연속 레이저와 고정밀 각도분광기를 이용해 BRDF를 측정했으며, 퀜칭 구역의 경계각 θ_c 가 이론식

θ_c ≈ (λ · √(ρ χ))/ (2π)

와 매우 잘 일치함을 확인했다. 그러나 실제 억제 효율은 구조인자만을 사용해 예측한 10⁵ 배 정도보다 수십 배에 불과했다. 저자들은 이를 세 가지 주요 외재적 요인으로 해석한다. 첫째, 메타원소의 크기·형상 변동(폴리디스퍼시티)으로 인해 각 원소가 동일한 형태인자 f(ω) 를 갖지 못해 구조인자와 실제 산란 강도의 곱이 감소한다. 둘째, 메타원소 간 다중산란이 무시할 수 없을 정도로 강해지면, 각 원소에 입사하는 전기장은 주변 원소에 의해 재배열되어 독립 산란 가정이 깨진다. 이는 특히 밀도가 높은(ρ > 10⁸ mm⁻²) 경우에 두드러진다. 셋째, 실험적 시스템은 유한 면적(300 µm × 300 µm)과 제한된 공간 코히런스 길이(수십 µm) 때문에 연속적인 q 벡터가 존재하고, 이들 비제한 q 에 대한 S(q) 값이 크게 남아 전체 평균 억제 효율을 저하시킨다. 저자들은 단일 유닛셀 내 점 수 N 을 늘리면 S(q) 의 최소값이 더 조밀하게 분포해 억제 효율이 개선되지만, 계산·제조 한계로 무한히 확대는 불가능함을 보였다. 대신, 작은 유닛셀을 복제(tiling)하는 경우에는 sinc‑형 인터페이스 인자가 추가되어 비제한 q 에 대한 평균 S(q) 가 감소한다는 수식을 제시하고, 실험 데이터와 시뮬레이션을 통해 N ≈ 10⁴ ~ 10⁵ 정도에서 최적의 억제 효율이 달성된다는 실용적 가이드를 제공한다. 최종적으로, 저자들은 χ·ρ 값을 일정하게 유지하면 퀜칭 구역의 폭을 설계적으로 조절할 수 있음을 강조하면서, 실제 디바이스(예: 태양전지, 고휘도 조명) 적용 시에는 폴리디스퍼시티와 다중산란을 최소화하고, 충분히 큰 메타표면을 확보하거나 광원의 코히런스 길이를 고려한 설계가 필요함을 결론짓는다.
