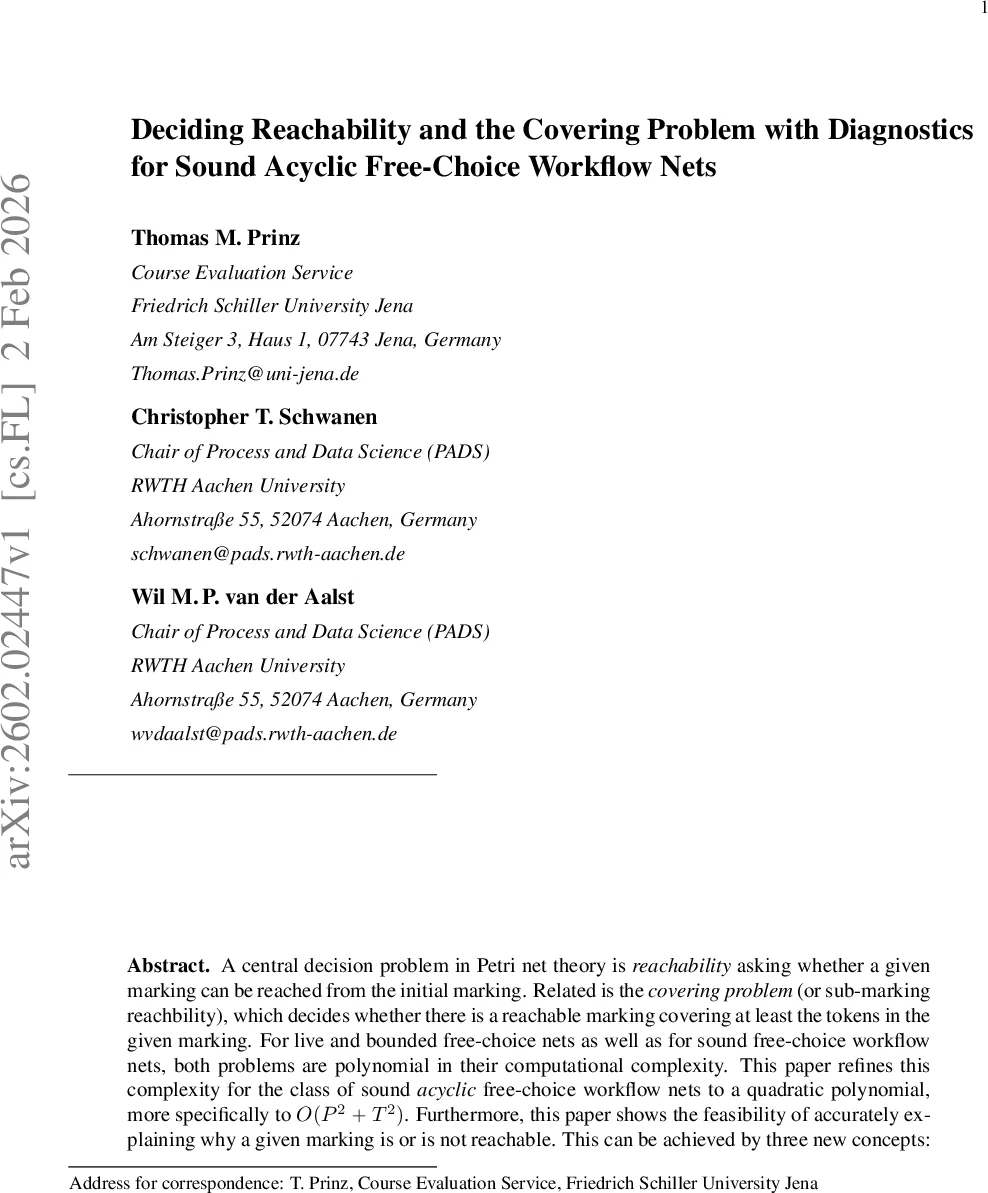

음향 없는 워크플로우 넷의 도달성 및 커버링 문제를 진단과 함께 2차 시간 복잡도로 해결

초록

본 논문은 사운드하고 비순환인 자유선택 워크플로우 넷(AFC‑WF‑Net)에서 마킹의 도달성 및 서브‑마킹(커버링) 문제를 O(P²+T²) 시간으로 해결한다. 새로운 진단 개념인 admissibility(동시성 기반 허용성), maximum admissibility(최대 허용성) 및 diverging transition(분기 전이)을 도입해, 왜 마킹이 도달 가능한지 혹은 불가능한지를 구체적으로 설명한다. 알고리즘은 동시성 관계와 컴파일러 이론의 post‑dominance frontier를 활용한다.

상세 분석

이 논문은 기존 연구에서 자유선택 워크플로우 넷의 도달성 문제는 일반적으로 NP‑complete 혹은 다항식 시간 복잡도로 알려졌지만, 사운드하고 비순환인 경우에 한해 정확히 O(P²+T²)라는 2차 다항식 복잡도를 달성한다는 점에서 혁신적이다. 핵심 아이디어는 “admissibility” 개념이다. 마킹 M이 admissible하다는 것은 M에 포함된 모든 장소가 서로 동시(concurrent) 관계에 있다는 의미이며, 이는 두 장소 사이에 경로가 존재하지 않음으로써 보장된다(동시성은 사운드 AFC‑WF‑Net의 안전성으로 인해 자기 자신과도 동시가 될 수 없으며, Lemma 3.1에 의해 증명된다). 최대 허용성(maximum admissibility)은 admissible 마킹에 추가적인 토큰을 놓을 경우 동시성이 깨지는 경우를 의미한다. 논문은 모든 도달 가능한 마킹이 최대 허용성을 만족한다는 정리를 제시하고, 반대로 최대 허용성이 만족되지 않으면 즉시 비도달성을 판정한다.

하지만 admissibility만으로는 충분하지 않다. 일부 마킹은 동시성을 만족하면서도 실제로는 도달할 수 없는 경우가 존재한다. 이를 보완하기 위해 “diverging transition”(분기 전이) 개념을 도입한다. 분기 전이는 여러 출력 장소를 갖는 전이로, 해당 전이가 발생하면 동시에 여러 토큰이 생성되어 목표 마킹을 구성한다. 논문은 각 전이의 post‑dominance frontier를 계산함으로써, 해당 전이가 목표 마킹을 “분기”시킬 수 있는지를 효율적으로 판단한다. 이 과정은 구체적인 발생 시퀀스를 탐색하지 않으며, 전이와 장소 간의 정적 관계만을 이용한다는 점에서 기존의 상태공간 탐색 기반 방법보다 훨씬 가볍다.

알고리즘 흐름은 다음과 같다. 첫 단계에서 전체 네트워크의 동시성 관계를 전처리한다(시간 복잡도 O(P²)). 두 번째 단계에서 입력 마킹이 admissible인지 검사하고, 비admissible이면 충돌하는 장소 쌍을 진단 정보로 반환한다. admissible하지만 최대 허용성이 아닌 경우, 부족한 토큰이 필요한 장소를 제시한다. 마지막 단계에서는 모든 전이의 post‑dominance frontier를 활용해, 목표 마킹을 생성할 수 있는 diverging transition이 존재하는지 확인한다. 존재하면 마킹은 도달 가능하고, 해당 전이와 관련된 경로를 진단 결과로 제공한다; 존재하지 않으면 비도달성을 선언하고, 어떤 전이가 부족한지를 설명한다. 전체 복잡도는 O(P²+T²)이며, 이는 사운드 AFC‑WF‑Net의 구조적 특성(acyclic, free‑choice, safe) 덕분에 가능하다.

또한 논문은 확장 자유선택(extended free‑choice) 넷에도 동일한 접근법을 적용할 수 있음을 간략히 논의한다. 변환 알고리즘을 통해 extended free‑choice 넷을 simple free‑choice 형태로 변환한 뒤, 동일한 진단 절차를 수행하면 된다. 이는 실제 산업 현장에서 흔히 사용되는 BPMN 모델이나 기타 비즈니스 프로세스 모델에 직접 적용 가능함을 시사한다.

결과적으로 이 연구는 “왜 도달 가능한가/불가능한가”라는 질문에 정량적·정성적 답변을 동시에 제공함으로써, 프로세스 엔지니어링, 검증 자동화, 그리고 교육적 목적까지 폭넓은 활용 가능성을 열어준다.
