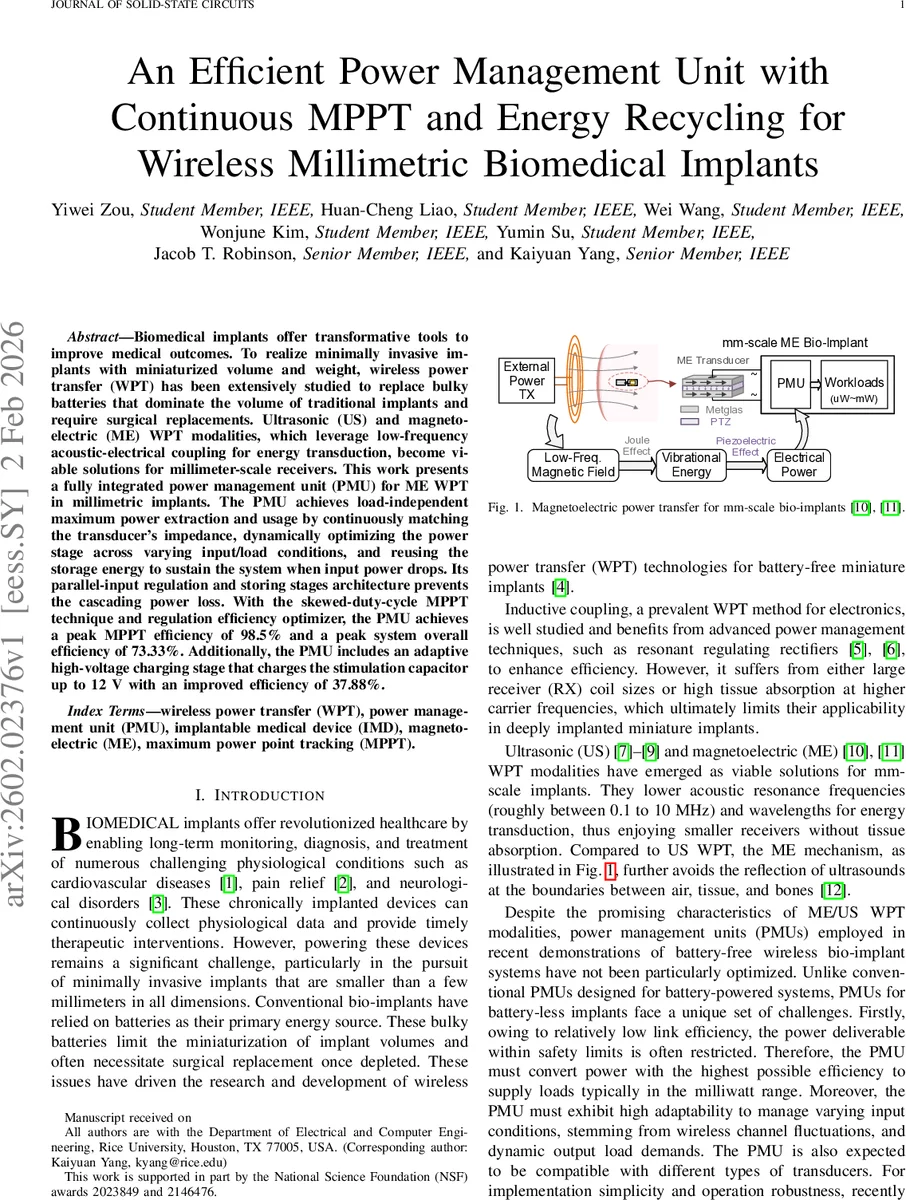

밀리미터급 바이오임플란트를 위한 연속 MPPT와 에너지 재활용 통합 전원관리 유닛

초록

본 논문은 초소형 의료 임플란트를 위한 전원관리 유닛(PMU)을 설계·시연한다. ME(마그네토일렉트릭) 무선 전력전송에 최적화된 구조로, 트랜스듀서 임피던스를 연속적으로 매칭하는 스키드 듀티 사이클 기반 MPPT와, 입력·저장 단계가 병렬로 연결된 레귤레이션·스토리지 아키텍처를 도입한다. 또한 실시간 효율 최적화와 고전압 충전 스테이지를 포함해 전체 시스템 효율 73.33 %(MPPT 98.5 %)와 12 V 고전압 충전 효율 37.88 %를 달성하였다.

상세 분석

이 연구는 초소형(≈7 mm × 3.8 mm × 2.4 mm) 임플란트에 적용 가능한 전원관리 회로를 전반적으로 재구성한다. 기존의 정류‑DC‑DC‑LDO 구조는 입력 전압과 부하 전류가 불일치할 때 전력 손실이 크게 발생하는데, 저자는 이를 ‘병렬 입력 레귤레이션·스토리지(Parallel‑Input REG/ STO)’ 토폴로지를 통해 해결한다. 즉, 정류된 전압을 바로 레귤레이터에 공급하는 대신, 동시에 초소형 슈퍼커패시터에 저장함으로써 전력 흐름을 두 갈래로 분리하고, 레귤레이터와 저장 단계가 순차적으로 전력을 소모하지 않게 만든다.

핵심 MPPT 기법은 ‘스키드 듀티 사이클(Skewed‑Duty‑Cycle) MPPT’이다. 전통적인 P&O나 FOCV 방식은 전력 측정 회로와 디지털 제어가 필요하거나, 트랜스듀서 전압을 순간적으로 차단한다는 단점이 있다. 저자는 전류형 전압원 모델에 기반해, 정류기 스위치의 온‑오프 비율(θ)과 출력 전압 V_RECT 사이의 수식적 관계를 도출하고, 이를 실시간으로 조정해 전력 전달 효율을 98.5 %까지 끌어올렸다. 이때 θ는 정류기 듀티 사이클과 직접 연결되며, 최적 θ는 전력‑임피던스 매칭 조건을 만족하도록 연속적으로 업데이트된다.

또 다른 혁신은 ‘레귤레이션 효율 최적화(η_REG) 옵티마이저’이다. 레귤레이터는 LDO 혹은 Buck‑Boost 형태로 구현될 수 있는데, 입력 전압 대비 출력 전압 비율에 따라 변환 효율이 크게 달라진다. 저자는 실시간 전압·전류 샘플링을 통해 현재 전력 흐름을 추정하고, 변환 비율을 동적으로 조정함으로써 레귤레이터 자체 손실을 최소화한다.

고전압 충전 스테이지는 신경자극용 12 V 스테이션을 빠르게 충전하도록 설계되었다. 전통적인 부스트 컨버터는 입력 전압이 낮을 때 효율이 급격히 떨어지지만, 여기서는 ‘어댑티브 변환 비율’ 제어를 적용해 입력 전압이 변동해도 최적의 인덕터·스위치 듀티를 유지한다. 결과적으로 37.88 %의 충전 효율을 달성했으며, 이는 동일 전압·용량을 요구하는 기존 설계 대비 2배 이상 향상된 수치이다.

시스템 전체 효율은 73.33 %이며, 이는 트랜스듀서 최대 전력점(P_MPP)에서 입력 전력을 거의 전부 활용한다는 의미다. 또한, 전력 저하(예: 체내 움직임에 의한 링크 손실) 시 슈퍼커패시터에 저장된 에너지를 즉시 공급함으로써 전원 차단 없이 연속 동작을 보장한다. 실험 결과는 ME 트랜스듀서의 임피던스 매칭, 주파수 스윕, 부하 변동에 대한 전력 곡선을 모두 모델링과 일치시켰으며, 실제 임플란트 프로토타입이 무선 통신·전기 자극·신호 기록을 성공적으로 수행함을 보여준다.

요약하면, 이 논문은 초소형 의료 임플란트에 필수적인 ‘연속 최대 전력점 추적’, ‘전력 손실 최소화 병렬 레귤레이션·스토리지’, ‘실시간 효율 최적화’, ‘고전압 충전’ 네 가지 핵심 기술을 하나의 ASIC에 통합함으로써, 기존 배터리 기반 임플란트가 직면한 부피·교체·전력 효율 문제를 근본적으로 해결한다.
