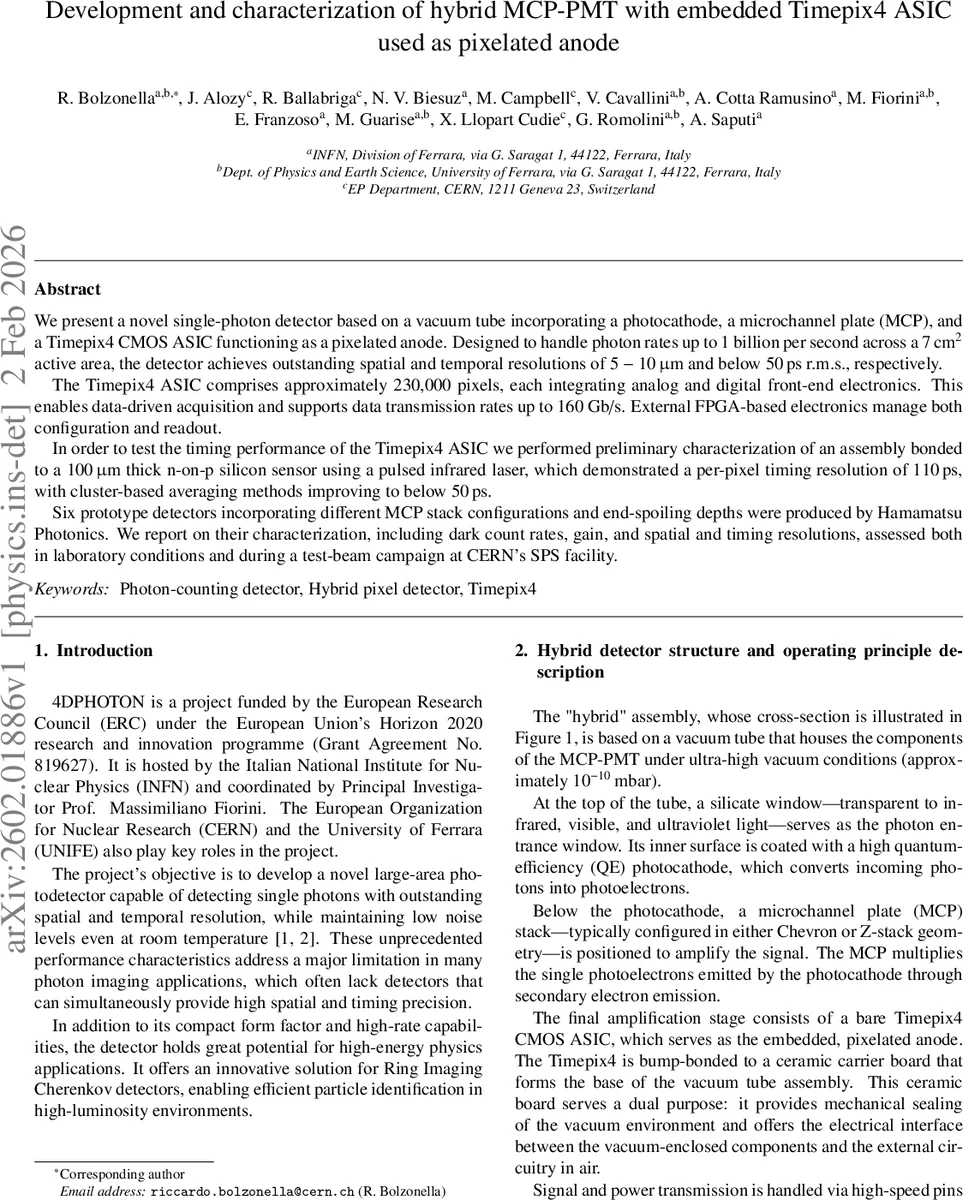

하이브리드 MCP‑PMT와 Timepix4 ASIC을 이용한 초고속 단일광자 검출기

초록

본 논문은 진공관에 포토캐소드·마이크로채널 플레이트(MCP)·Timepix4 CMOS ASIC을 결합한 하이브리드 단일광자 검출기를 소개한다. 7 cm² 면적에서 초당 10⁹ 광자까지 처리 가능하며, 5–10 µm 수준의 위치 해상도와 50 ps 이하의 시간 해상도를 달성한다. Timepix4는 230 k 픽셀(55 µm 피치)과 160 Gb/s 데이터 전송 능력을 갖추고, 레이저 및 테스트비엄 실험을 통해 픽셀당 110 ps, 클러스터 평균 30 ps 수준의 타이밍 성능을 확인하였다. 또한, 다양한 MCP 스택과 엔드‑스포일링 깊이를 가진 6개 프로토타입을 제작·평가하여 다크 카운트, 이득, 공간·시간 해상도를 규명하였다.

상세 분석

이 연구는 기존 MCP‑PMT가 갖는 높은 이득과 빠른 응답을 유지하면서, 현대 CMOS 픽셀 ASIC의 정밀 디지털 읽기·시간 측정 기능을 직접 결합한 ‘하이브리드’ 구조를 제안한다. 진공관 내부에 실리케이트 윈도우와 고양자 효율(>30 % at 380 nm) 포토캐소드를 배치하고, Chevron 혹은 Z‑stack 형태의 MCP를 이용해 전자를 수천 배 증폭한다. 증폭된 전자 구름은 베어(패키징되지 않은) Timepix4 칩의 범프본드 패드에 직접 충돌하여, 각 픽셀의 아날로그 전류를 즉시 디지털화한다. Timepix4는 65 nm CMOS 공정 기반으로 448 × 512 배열, 55 µm 피치를 갖으며, 195 ps TDC 비트를 제공한다. 특히, 픽셀당 아날로그 전압‑제어 발진기(VCO) 주파수 변동과 타임워크(time‑walk) 보정을 위한 자동 교정 절차를 도입해, 단일 픽셀에서 σ≈107 ps, 레퍼런스 신호(σ≈72 ps)를 차감한 순수 타이밍 오차를 110 ps 수준으로 낮췄다. 다중 픽셀 클러스터를 평균화하면 σ≈33 ps까지 개선되는 점은 전자 구름이 여러 픽셀에 걸쳐 분포함을 활용한 ‘멀티‑샘플링’ 효과를 입증한다.

MCP‑PMT 프로토타입은 맞춤형 세라믹 캐리어 보드에 Timepix4를 직접 장착하고, 고전압(2 kV–2.4 kV) 및 전류(≤5 W) 조건에서 동작한다. 열 관리 위해 ASIC 히트싱크와 액체 냉각 시스템을 적용했으며, 어두운 박스와 건조 공기 흐름으로 결로를 방지한다. 다크 카운트는 MCP 전압이 2.2 kV 이상일 때 30 Hz/cm² 이하로 유지됐으며, 전압에 따라 이득이 0.1 Me⁻/ph.e.에서 240 ke⁻/ph.e.까지 선형적으로 증가한다. 타이밍 측정에서는 MCP 이득을 240 ke⁻/ph.e. 수준으로 높인 뒤, 단일 광자 확률 0.1을 유지하도록 레이저를 강하게 감쇠시켰다. 이때 평균 클러스터 크기는 3–4픽셀이며, 단일 픽셀 타이밍은 ≈95 ps, 4픽셀 이상 클러스터는 ≈65 ps로, Timepix4 자체 TDC와 레퍼런스 신호의 제한을 확인할 수 있었다.

전체적으로 이 하이브리드 검출기는 대면적(7 cm²)·고속(10⁹ ph/s)·고정밀(5 µm·<50 ps) 요구를 동시에 만족시키며, FPGA 기반 데이터 수집 시스템을 통해 160 Gb/s까지 실시간 스트리밍이 가능하다. 향후 ASIC 전면 아날로그 프론트‑엔드 최적화와 MCP 스택·엔드‑스포일링 구조의 추가 최적화를 통해 다크 카운트 감소와 타이밍 한계(≈30 ps) 달성이 기대된다.
