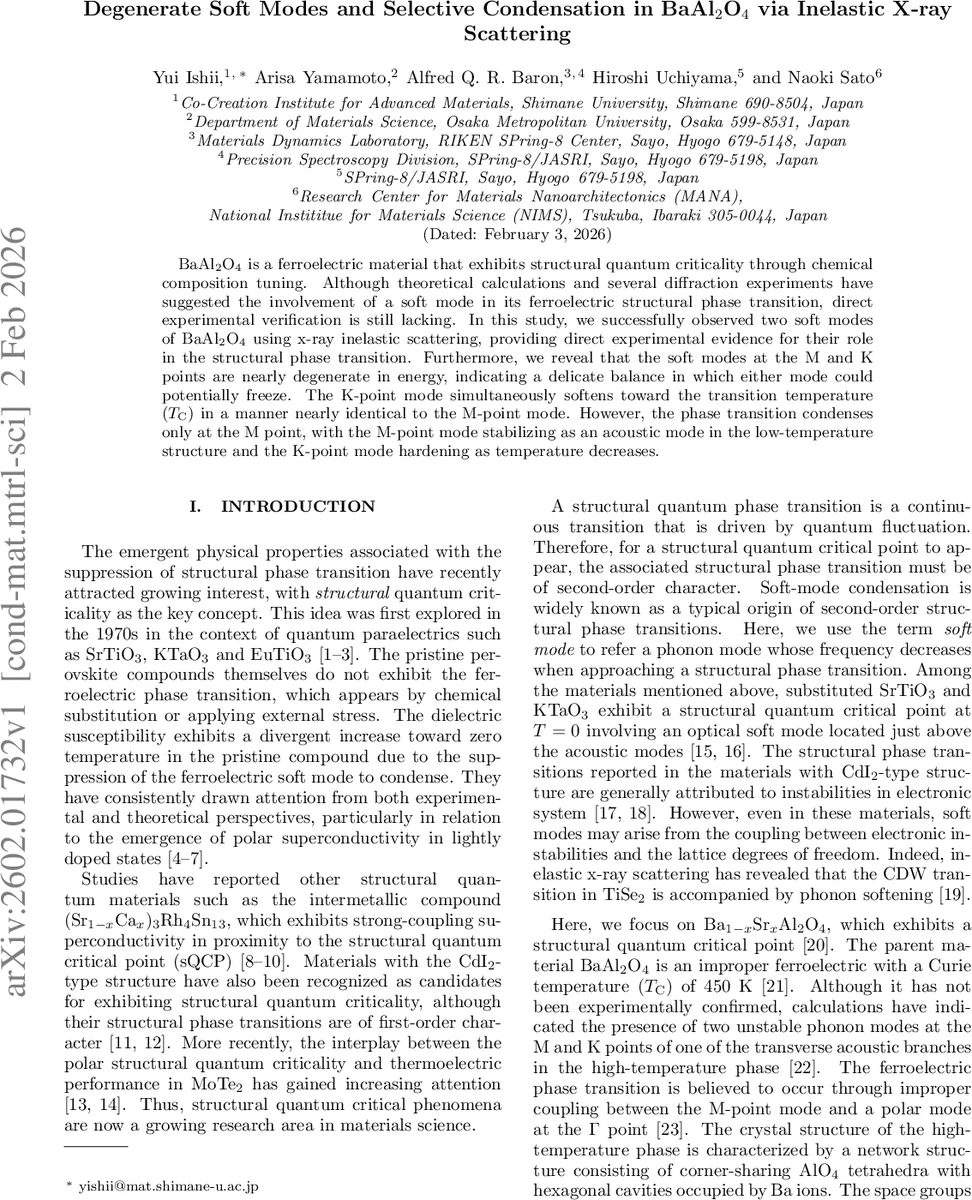

퇴화 연성 모드와 선택적 응축

초록

본 연구는 BaAl₂O₄에서 M점과 K점에 존재하는 두 개의 연성 포논 모드를 직접 관측하고, 두 모드가 거의 동일한 에너지로 연화되지만 구조 전이에서는 M점 모드만이 응축되는 선택적 메커니즘을 밝힌다.

상세 분석

BaAl₂O₄는 화학적 Sr 치환을 통해 구조적 양자 임계점(sQCP)을 구현할 수 있는 대표적인 CdI₂형 구조 물질이다. 기존 이론과 회절 실험에서는 고온 상에서 M점과 K점에 불안정한 포논이 존재한다는 예측이 있었지만, 직접적인 동역학적 증거는 부족했다. 이 논문은 21.747 keV x‑ray를 이용한 meV‑정밀도 비탄성 x‑ray 산란(IXS) 실험을 통해 두 연성 모드를 명확히 구분하였다. 실험은 (008) Bragg 반사면을 기준으로 Γ–M 및 Γ–K 경로를 따라 Q=(h 0 8)와 Q=(h h 8) 스캔을 수행했으며, 1.5 meV FWHM의 에너지 해상도로 온도 의존성을 추적했다.

DFT‑Phonopy 계산은 고온 구조(P6₃22)에서 C라는 전이음향 지점이 허수 주파수를 갖는 동적 불안정을 보이며, 특히 z‑방향 진동 성분이 크게 나타나는 것을 확인했다. 계산된 동적 구조인자 S(Q, E)는 M점(½ 0 8)과 K점(⅓ ⅓ 8)에서 강한 산란을 예측했으며, 이는 실험에서 관측된 저에너지 피크와 일치한다. 피크 분석은 damped harmonic oscillator(DHO) 모델을 적용해 각 모드의 중심 에너지와 감쇠 폭을 추출했으며, 온도가 T_C(≈450 K) 근처로 접근함에 따라 M점과 K점 모드 모두가 거의 동일한 속도로 연화되는 것을 확인했다.

하지만 전이 온도 이하에서는 M점 모드가 완전히 연화되어 새로운 구조(P6₃)에서 음향 모드로 재정립되는 반면, K점 모드는 다시 경화되어 에너지가 상승한다. 이는 두 모드가 에너지적으로 거의 동등하지만, 결정 구조의 대칭성 변화와 전자‑격자 결합의 미세 차이에 의해 선택적으로 M점이 ‘응축’되는 메커니즘을 시사한다. 또한, 실험에서 관측된 작은 탄성 피크와 Ag 페이스트에 의한 배경은 시료 크기가 작아 발생한 부수 효과이며, DHO 피팅을 통해 이를 성공적으로 분리하였다.

이러한 결과는 구조적 양자 임계점에서 발생할 수 있는 ‘불안정 모드의 비정질적 동결’ 현상을 실험적으로 검증하는 첫 사례이며, Sr 치환에 의해 sQCP에 접근할 때 관측된 비정질 열전도 및 열용량 증가 현상이 M·K점 연성 모드의 상호 얽힘과 선택적 응축에 기인한다는 새로운 해석을 제공한다.
