동결과 융해를 이용한 초소수성 표면 탈습 전이

초록

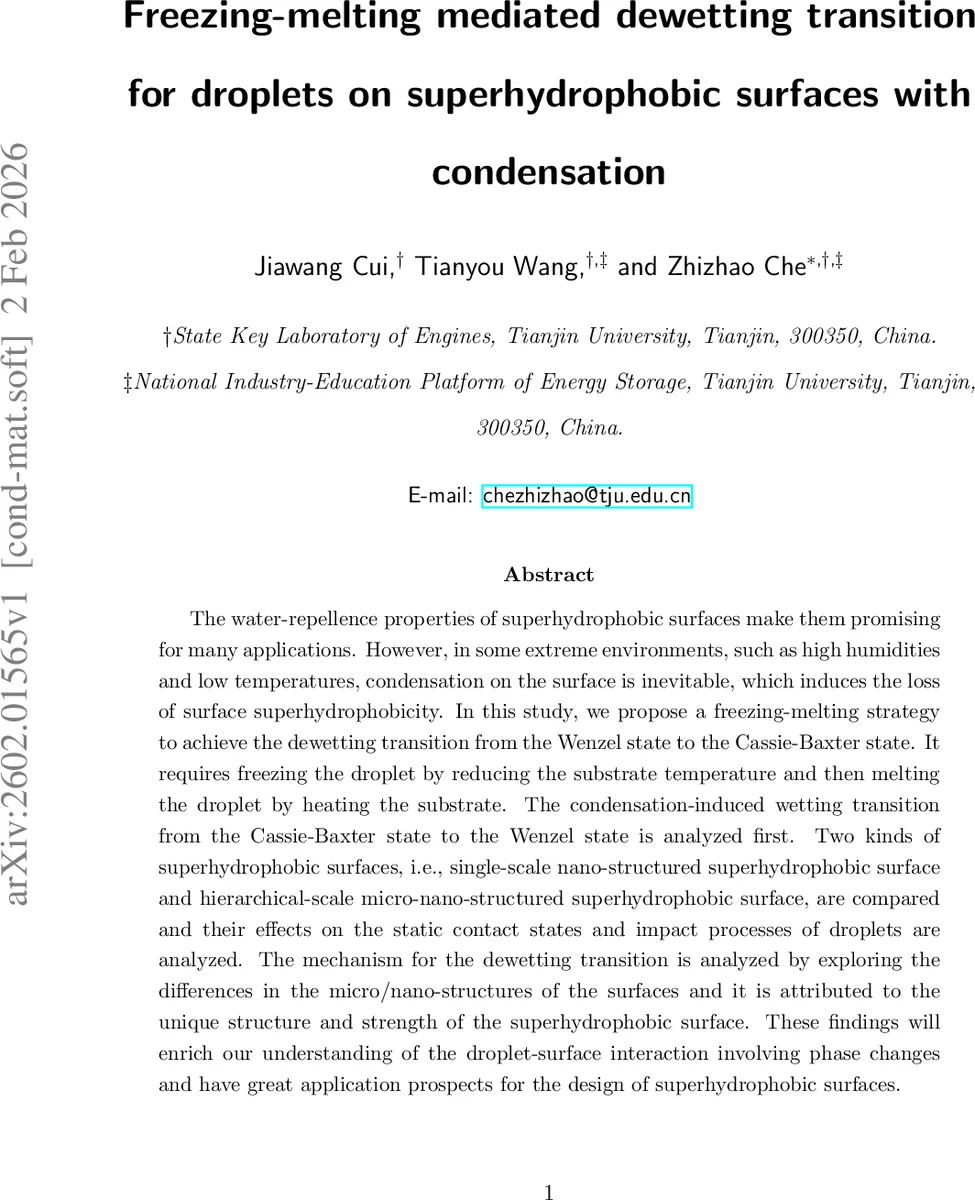

본 연구는 초소수성 표면에서 응축에 의해 발생하는 슈퍼히드로포빅성 손실을 극복하기 위해, 저온에서 물방울을 동결시킨 뒤 가열해 녹이는 ‘동결‑융해’ 전략을 제시한다. 단일 나노구조와 계층형 마이크로‑나노구조 두 종류의 초소수성 표면을 비교 실험했으며, 동결‑융해 과정을 거치면 물방울이 Wenzel 상태에서 Cassie‑Baxter 상태로 복귀함을 확인하였다.

상세 분석

이 논문은 초소수성 표면이 고습·저온 환경에서 응축 현상에 의해 공기 포켓이 사라지고, 물방울이 미세구조 사이에 침투하면서 Wenzel 상태로 전이되는 문제를 체계적으로 분석한다. 실험에 사용된 두 표면은 (1) 단일 스케일 나노구조(SN)와 (2) 마이크로‑나노 계층구조(HMN)로, 각각 실리카 입자를 스프레이하거나 PDMS와 실리카 파우더를 복합 코팅하는 방식으로 제작되었다. 표면 거칠기와 구조 차이가 응축 초기 핵생성 밀도와 성장 속도에 미치는 영향을 고해상도 CMOS 카메라와 고속 카메라로 정량화하였다. 결과적으로, SN 표면은 미세공극이 비교적 균일하고 좁아 응축액이 빠르게 채워져 공기층이 소실되고, 접촉각이 151°에서 116°로 급격히 감소한다. 반면 HMN 표면은 마이크로피처가 존재해 응축액이 일부만 침투하고, 공기층 유지가 상대적으로 오래 지속된다.

동결‑융해 전략은 두 단계로 구성된다. 첫 단계에서 기판 온도를 –25 °C까지 급냉시켜 물방울을 급속히 동결시킨다. 동결 과정에서 물방울 내부에 형성되는 얼음 결정은 부피 팽창과 비대칭 핵생성으로 인해 표면과의 접촉면적을 최소화하려는 힘을 발생시킨다. 이때 기존에 침투한 응축액이 얼음에 의해 물리적으로 밀려 나가면서 공기 포켓이 재형성된다. 두 번째 단계에서는 기판을 30 °C까지 가열해 얼음을 녹이면서 물방울이 다시 액체 상태가 되지만, 이미 형성된 공기층이 유지되므로 접촉각이 166°까지 회복된다. 이는 Gibbs 자유에너지 차이(ΔG₁)와 에너지 장벽(ΔG₂)을 극복하는 데 동결에 의한 구조적 ‘리셋’ 효과가 핵심임을 시사한다.

또한, 실험에서는 온도 변화를 2 °C→–25 °C→30 °C 순으로 빠르게 전환했으며, 온도 변환 시간은 15 s 이내로 제어되었다. 이와 같은 급변 온도 프로파일은 열전도도가 높은 반도체 온도 제어 시스템을 이용해 구현되었으며, 실험 재현성을 높이기 위해 습도 60 %를 일정하게 유지하였다. 동결‑융해 과정 전후의 표면 미세구조는 SEM 분석을 통해 변형이 없음을 확인했으며, 따라서 이 방법은 표면 자체를 손상시키지 않는 비파괴적인 탈습 전이 기법으로 평가된다.

핵심 인사이트는 (1) 응축에 의해 손실된 초소수성 공기층은 동결 시 발생하는 부피 팽창과 비대칭 핵생성으로 물리적으로 복구될 수 있다, (2) 구조적 차이에 따라 응축 민감도가 달라지며, 계층형 구조가 보다 안정적인 Cassie‑Baxter 상태를 유지한다, (3) 급속 온도 사이클링을 통한 동결‑융해는 복잡한 외부 장치 없이도 실용적인 탈습 전이 방법을 제공한다는 점이다. 이러한 결과는 초소수성 코팅을 적용한 열교환기, 항공기 날개, 전자기기 냉각 등 저온·고습 환경에서의 실용성을 크게 향상시킬 수 있다.
