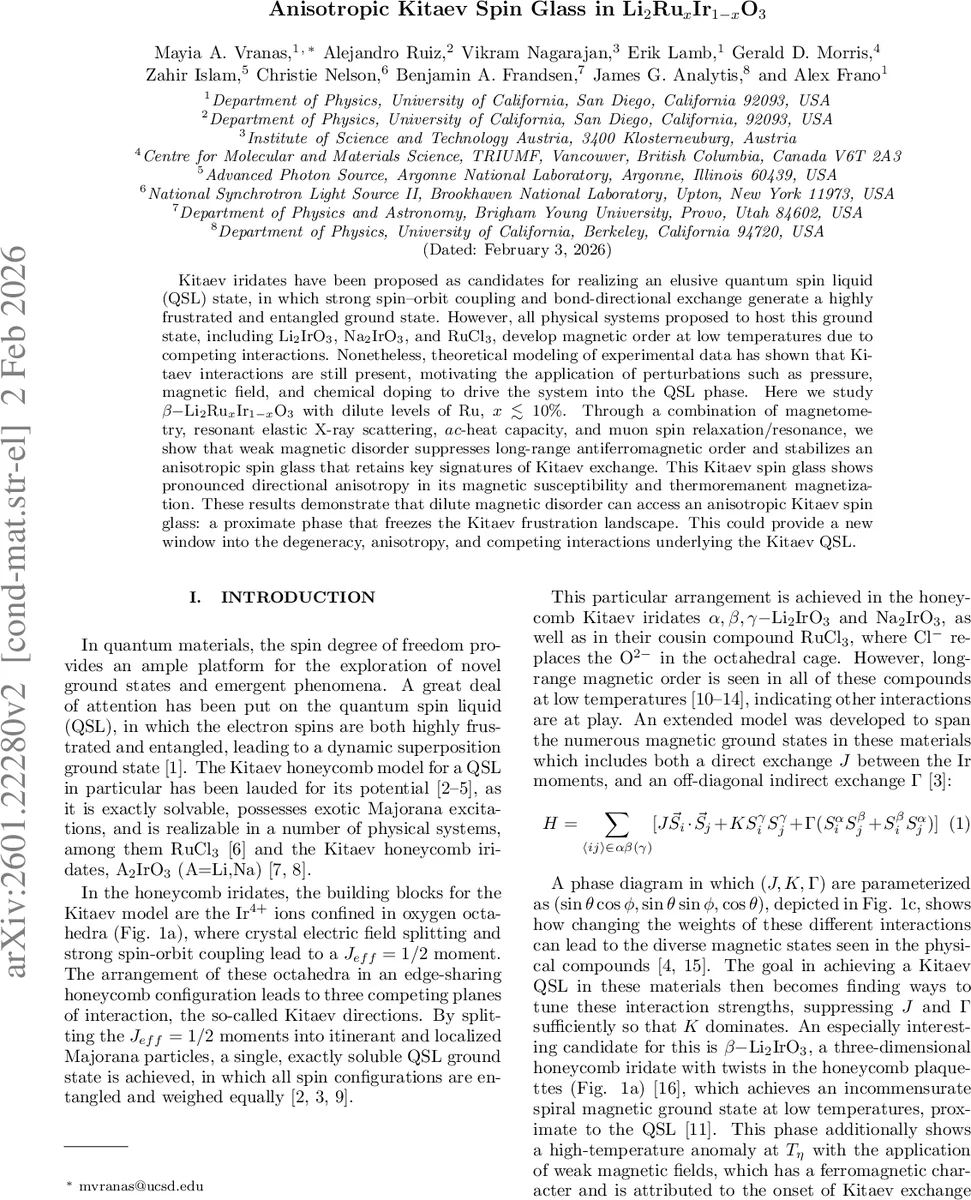

이방성 키타에 박스 스핀글라스의 탄생: 리튬 루비듐 이리듐 옥사이드의 희석 도핑 연구

초록

**
β‑Li₂IrO₃에 루비듐을 10 % 이하로 희석 도핑하면 장거리 반강자성 질서는 사라지고, 키타에 교환의 방향성 특성을 유지한 채 이방성 스핀글라스 상태가 형성된다. 자기 감수성, REXS, μSR, AC 열용량 측정을 통해 스핀글라스의 동적 동결과 방향 의존적 자화가 확인되었다.

**

상세 분석

**
본 연구는 β‑Li₂IrO₃의 3차원 하니케이트 구조에 루비듐(Ru) 원자를 0.5 % ~ 10 % 범위로 희석 도핑함으로써, 기존의 비정질 반강자성(spiral) 상태가 어떻게 변형되는지를 정밀히 탐구하였다. 핵심은 ‘키타에 교환(K)’이 여전히 지배적인 상호작용으로 남아 있으면서, J와 Γ와 같은 경쟁 상호작용이 약화되어 스핀 자유도가 크게 증가한다는 점이다.

1. 도핑 구간별 특성

   • 초저도(≤1 %): T_N과 T_η가 각각 몇 켈빈 정도 낮아지고, 전체 자기감수성(χ)이 증가한다. M‑H 곡선에서 기존에 관찰되던 H* ≈ 2.4 T의 스핀플롭 전이가 더 낮은 필드에서 나타나며, 이는 루비듐이 인접한 Ir‑Ir 결합을 약화시켜 비정질 구조를 불안정하게 만든다.
   • 저도(1 % ~ 5 %): χ의 절대값이 크게 상승하고 FC‑ZFC 분리폭이 확대된다. 특히 x ≈ 5 %에서 스핀플롭 전이가 거의 사라지고, 외부 자기장이 매우 약해도 순간자화가 정렬되는 현상이 관측된다. 이는 반강자성 장거리 질서가 파괴되고, 국부적인 쿠퍼스핀(쿠퍼스핀)들이 랜덤하게 고정되는 스핀글라스 전이 전조임을 시사한다.
   • 중도(5 % ~ 10 %): 전이 온도가 하나만 남으며, 저온에서 강한 FC‑ZFC 분리와 S자형 히스테리시스가 나타난다. REXS에서는 기존의 (0.567, 0, l) 인컴머시트 피크가 사라지고, 새로운 자기 브래그도 검출되지 않는다. μSR 데이터는 비정상적인 비지수 감쇠와 긴 시간 상수(τ ≈ 10⁻⁶ s)를 보여, 스핀동결이 동적이면서도 장시간에 걸쳐 유지됨을 확인한다.

2. 키타에 교환의 잔존성

   • AC 열용량에서 T_N에 대응하는 피크는 점차 넓어지지만, 여전히 존재한다. 이는 완전한 파라메그네틱 상태가 아니라, 키타에 상호작용이 남아 있는 ‘프록시멀’ 프러스트레이션이 유지되고 있음을 의미한다.
   • REXS에서 관측된 작은 h‑축 변동은 Γ 교환이 감소하면서 인컴머시트 파동벡터가 미세하게 이동했음을 보여준다. 이는 이론적으로 K가 우세해질 때 예상되는 파동벡터 이동과 일치한다.

3. 이방성의 기원

   • 자기감수성 측정에서 a‑축과 c‑축에 대한 χ 차이가 도핑이 증가할수록 확대된다. 이는 루비듐이 특정 결합 방향(키타에의 γ‑축)에 더 큰 교란을 주어, 스핀글라스의 자유도가 방향에 따라 다르게 제한된다는 것을 의미한다.
   • μSR의 편극각 의존성 실험에서도 동일한 방향 의존성이 확인되어, 스핀글라스 상태가 ‘이방성 키타에 프러스트레이션 맵’ 위에 고정된다는 새로운 물리적 이미지가 제시된다.

4. 이론적·실험적 의의

   • 기존에 제시된 ‘키타에 QSL → 스핀글라스’ 전이는 주로 무작위 교환(J, Γ) 혹은 전하 도핑에 의해 설명되었다. 본 연구는 ‘희석된 자기 불순물’만으로도 키타에 교환이 남아 있는 상태에서 스핀글라스가 형성될 수 있음을 실증한다.
   • 이는 ‘프록시멀 키타에 스핀글라스’라는 새로운 상을 정의하고, QSL의 높은 퇴화 자유도를 실험적으로 탐색할 수 있는 창구를 제공한다. 특히 방향성 이방성은 향후 ‘키타에 기반 양자 메모리’ 혹은 ‘방향성 토폴로지적 양자 비트’ 설계에 활용될 가능성을 열어준다.

**
