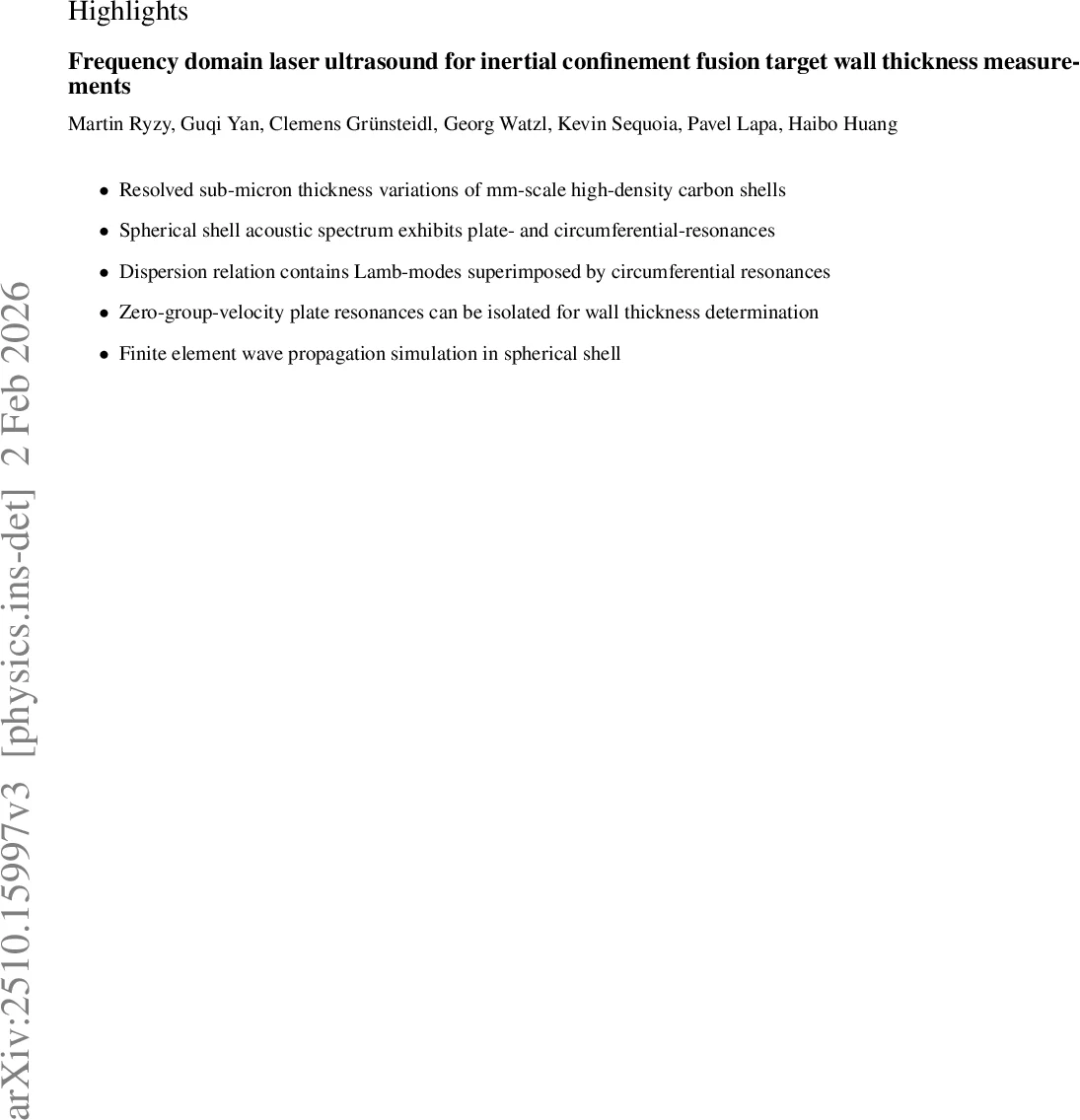

주파수 영역 레이저 초음파를 이용한 관성 구속 핵융합 타겟 벽 두께 측정

초록

본 논문은 제로 그룹 속도 유도 탄성파 공명을 활용하여 관성 구속 핵융합 실험에 사용되는 고밀도 탄소 캡슐의 벽 두께를 비파괴, 비접촉 방식으로 정밀하게 측정하는 방법을 제시합니다. 실험 결과는 적외선 간섭계 기준 측정값과 우수한 일치를 보였으며, 이 방법은 다양한 타겟 재료로 확장 적용이 가능합니다.

상세 분석

이 논문이 제시하는 기술의 핵심은 레이저 초음파의 ‘주파수 영역’ 측정 방식과 ‘제로 그룹 속도(Zero-Group Velocity, ZGV)’ 공명 현상을 결합한 데 있습니다. 기존의 펄스 레이저를 이용한 시간 영역 초음파 기술은 넓은 대역의 주파수를 생성하지만, 높은 신호 대 잡음비(SNR)를 얻기 위해 샘플 표면을 손상시킬 수 있는 어블레이션(ablation)이 필요할 수 있습니다. 반면, FreDomLUS(Frequency Domain Laser Ultrasound)는 저출력의 변조된 연속파 레이저를 사용하여 특정 공명 주파수 대역만을 정밀하게 여기하고 검출합니다. 이는 취약한 마이크론 두께 구조물에 적용할 때 특히 유리하며, 높은 주파수 분해능을 제공합니다.

ZGV 공명은 판상 구조물을 전파하는 유도 탄성파(람파)의 분산 곡선에서 군속도가 0이 되는 지점에서 발생합니다. 이 지점에서 파동 에너지는 국소적으로 갇히게 되어, 국소 두께와 직접적으로 연관된 고유한 공명 주파수를 나타냅니다. 논문의 핵심 관계식 Δ𝑓_ZGV / 𝑓_ZGV = - Δℎ / ℎ는 ZGV 공명 주파수의 상대적 변화가 두께의 상대적 변화에 정비례함을 보여주며, 절대적 두께 보정을 위한 기준점만 있다면 매우 정밀한 상대 두께 매핑을 가능하게 합니다.

흥미로운 점은 구형 쉘에서의 실험적 스펙트럼이 단순한 판 이론으로 설명되지 않는 풍부한 공명 피크를 보여준다는 것입니다. 저자들은 유한 요소법(FEM) 시뮬레이션과 판 분산 계산을 통해 이러한 피크들이 ZGV 공명과 함께 원주 방향 공명(circumferential resonances)이 혼합된 결과임을 규명했습니다. 특히 시간 영역 게이팅 기법을 적용하여 초기 응답 신호만을 분리함으로써, 원주를 따라 여러 바퀴 돌며 지속되는 원주 공명 성분을 제거하고 국소적인 ZGV 공명 성분만을 분리해내는 데 성공했습니다. 이는 복잡한 다중 공명 환경에서도 ZGV 기반 두께 측정의 정확도를 유지할 수 있는 실용적인 방법을 제시한 것입니다.

이 기술의 가장 큰 장점은 확장성입니다. 적외선 간섭계나 X선 투과 영상으로는 측정이 어려운 불투명 금속이나 금속 도핑 타겟 재료에도 적용할 수 있습니다. ICF 타겟의 고품질, 고대칭성 요구사항이 증가함에 따라, 이러한 비파괴적이고 정밀한 내부 형상 평가 기술의 중요성은 더욱 커질 것입니다.
