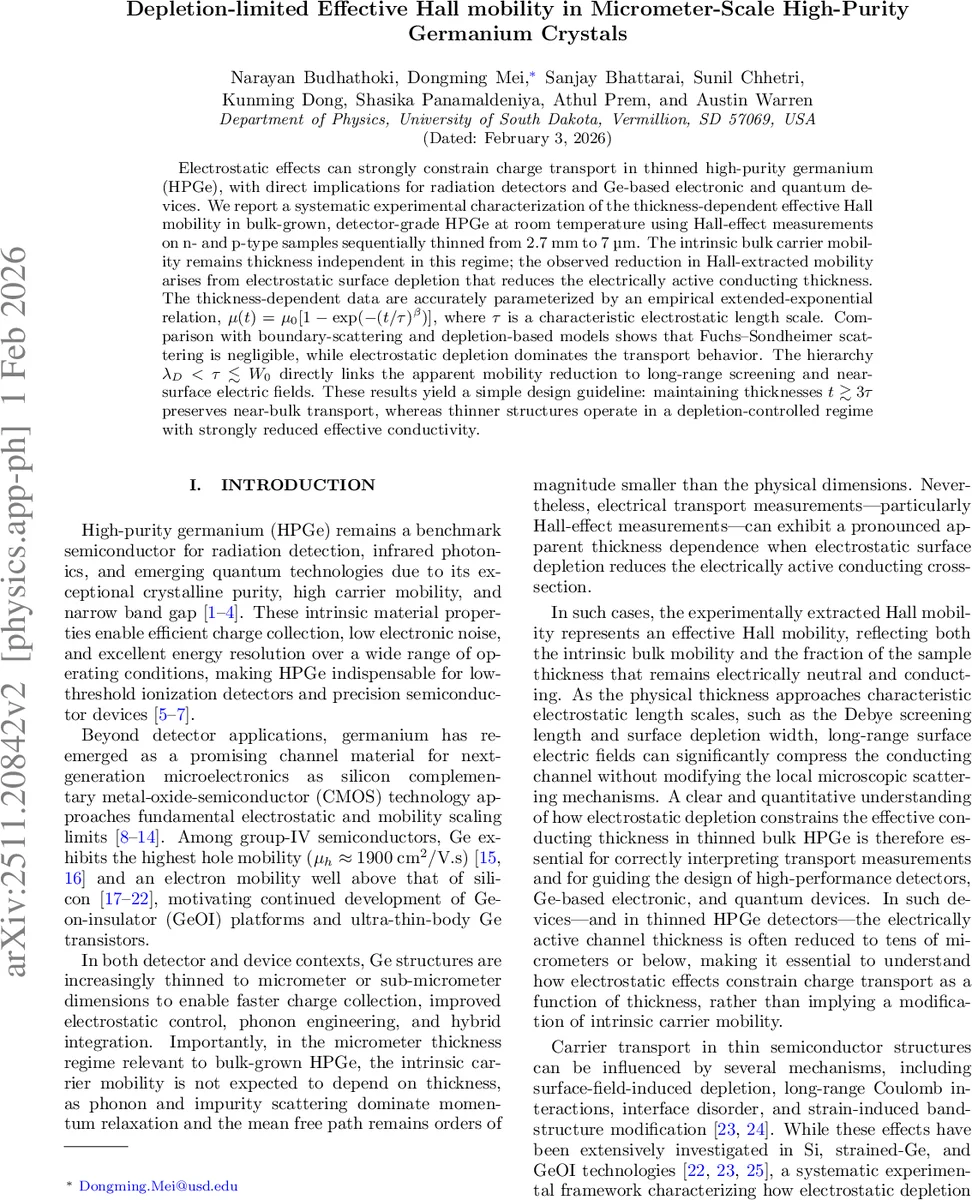

두께에 따라 달라지는 고순도 게르마늄의 유효 홀 이동도와 전기적 고갈 현상

초록

**
본 연구는 실온에서 2.7 mm부터 7 µm까지 연속적으로 얇게 만든 고순도 HPGe(High‑Purity Germanium) 시료의 홀 효과 측정을 통해, 두께가 감소함에 따라 관측되는 이동도 감소가 전기적 표면 고갈에 의한 유효 전도 두께 감소에서 비롯된다는 것을 입증한다. 이동도는 µ(t)=µ₀

상세 분석

**
이 논문은 고순도 Ge 결정의 두께가 수 마이크로미터 수준으로 얇아질 때 전기적 고갈이 어떻게 전도 채널을 압축하고, 결과적으로 Hall 측정에서 추출되는 이동도를 감소시키는지를 체계적으로 규명한다. 실험은 동일한 결정에서 n‑형과 p‑형 시료를 순차적으로 기계적·화학적 에칭으로 2.7 mm→7 µm까지 얇게 만든 뒤, Van der Pauw 구조로 Hall 전압과 저항을 측정하였다. 두께는 질량‑밀도‑면적 방법으로 ±1 µm 이하의 정확도로 확보했으며, 전류와 자기장 범위는 Hall 신호의 선형성을 검증하도록 설계되었다.

핵심 결과는 µ_eff(t)이 µ₀와 독립적인 두께 의존성을 보이지 않으며, 대신 전기적 고갈에 의해 실제 전류가 흐르는 유효 두께 t_eff = t – (W₁+W₂) 로 감소한다는 점이다. 여기서 W₁, W₂는 각각 자유 표면과 Ge‑PTFE 접촉면에서 형성되는 고갈 폭이다. 전기적 고갈을 고려하면 Hall 이동도는 µ_Hall = µ₀·(t_eff/t) 로 표현될 수 있다.

저자들은 이 현상을 정량화하기 위해 µ(t)=µ₀
